Пример:
Отопительный радиаторный контур с тепловой мощностью
²
= 11,6 кВт
Температуры отопительной системы 75/60 °C (ΔT = 15 K)
c Удельная теплоемкость
µ
Массовый расход
²
Тепловая мощность
´
Объемный расход
² = µ · c · ΔT c = 1,163
Вт ч
кг · K
µ
²
c · ΔT
=
кг
h
´ =
11600 Вт · кг · K
1,163 Втч · (75-60) K
= 665
м³
h
0,665
´ (1 кг ≈ 1 дм³)
Исходя из величины
´
выбрать смеситель с наименьшей про-
пускной способностью в пределах рабочего диапазона.
Результат примера: Divicon с 3-ходовым смесителем (R ¾)

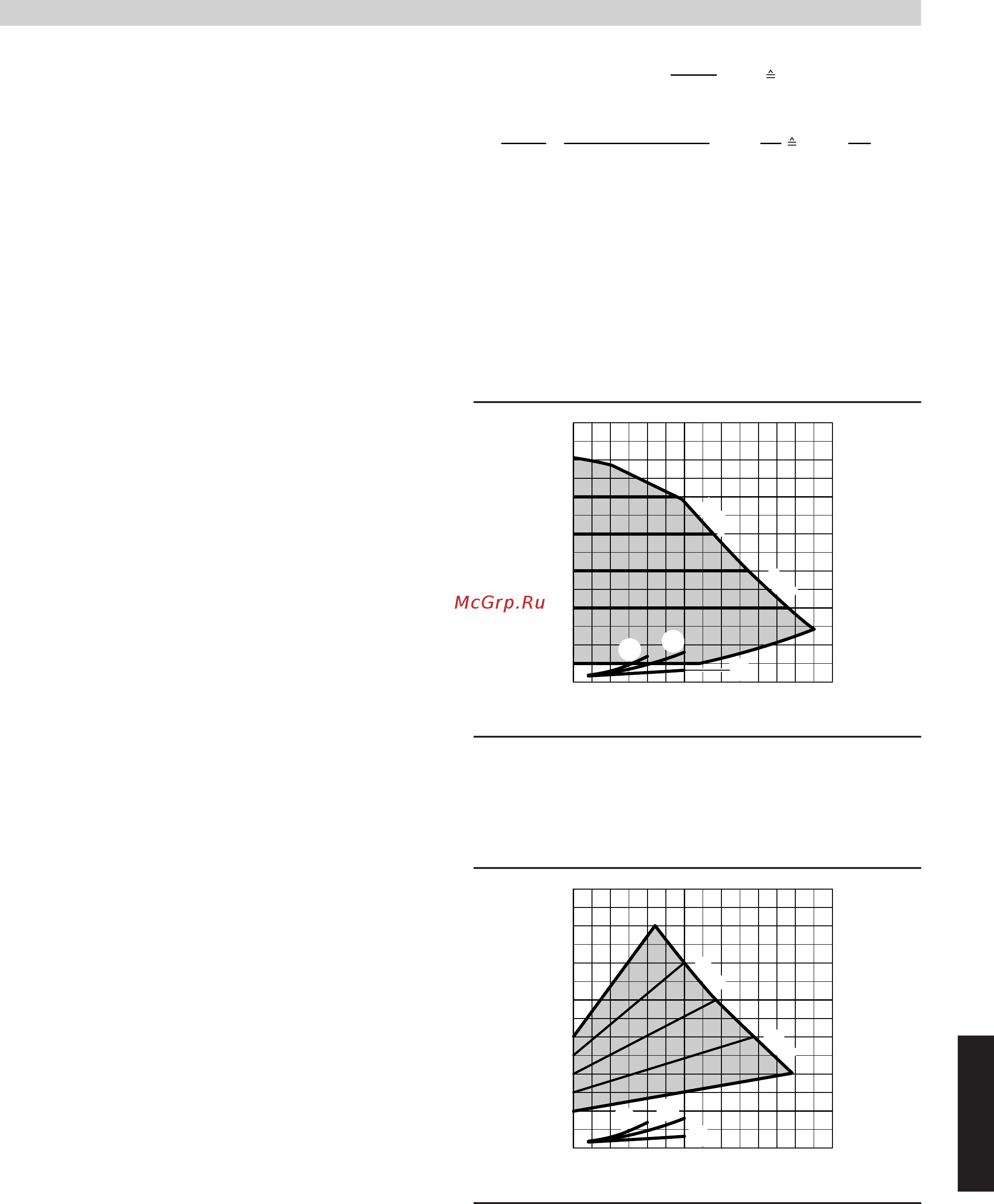

Кривые циркуляционных насосов и гидродинамическое
сопротивление отопительного контура
Остаточный напор насоса определяется разностью выбранной
кривой насоса и кривой сопротивления соответствующей насос-
ной группы, а также, при необходимости, других компонентов
(трубного узла, распределительного коллектора и т.д.).
На приведенных ниже диаграммах работы насосов отображены
кривые сопротивления различных насосных групп Divicon.
Максимальный расход для Divicon:
■
с R ¾ = 1,0 м
3
/ч
■
с R 1 = 1,5 м
3
/ч
■
с R 1¼ = 2,5 м
3
/ч
Пример:
Объемный расход
´
= 0,665 м
3
/ч
Выбрано:
■ Divicon с 3-ходовым смесителем R ¾
■ Циркуляционный насос Wilo Yonos Para 25/6, переменная раз-
ность давления, настроен на максимальный напор
■
Подача 0,7 м
3
/ч
Величина напора согласно кри-
вой насоса: 48 кПа
Сопротивление Divicon: 3,5 кПа
Остаточный напор: 48 кПа – 3,5 кПа = 44,5 кПа
Указание
Для других узлов (трубного узла, коллектора и т.д.) также
необходимо определить сопротивление и вычесть его из оста-
точного напора.
Насосы отопительного контура с регулировкой по разности
давления
Согласно Положению об экономии энергии (EnEV) параметры
насосов в системах центрального отопления должны опреде-
ляться в соответствии с техническими правилами.
Директива по экологическому проектированию электропотре-
бляющей продукции 2009/125/ЕС с 01 января 2013 года требует
во всей Европе применения энергоэффективных циркуляцион-
ных насосов, если они не встроены в теплогенератор.
Указание по проектированию
Использование насосов отопительного контура с регулировкой по
разности давления предполагает наличие отопительных конту-
ров с переменной подачей. Например, одно- и двухтрубные
системы отопления с терморегулирующими вентилями, системы
внутрипольного отопления с терморегулирующими или зонными
вентилями.
Wilo Yonos Para 25/6
■ Энергоэффективный насос с повышенными энергосберегаю-
щими характеристиками (соответствуют классу энергопотре-
бления А)
Режим работы: постоянный перепад давления
40
0
10
20
30
0
100
200
300
400
0
0,5 1,0 1,5 2,0 2,5
Подача, м³/ч
Сопротивление/напор
мбар
кПа
50
500
60
600
3,0 3,5
70
700
Δp-C
макс.
C
B
A
A
Divicon R ¾ со смесителем
B
Divicon R 1 со смесителем
C
Divicon R ¾ и R 1 без смесителя
Режим работы: переменный перепад давления
40
0
10
20
30
0
100
200
300
400
0
0,5 1,0 1,5 2,0 2,5
Подача, м³/ч
Сопротивление/напор
мбар
кПа
50
500
60
600
3,0 3,5
70
700
Δp-V
макс.
A
C
B
A
Divicon R ¾ со смесителем
B
Divicon R 1 со смесителем
C
Divicon R ¾ и R 1 без смесителя
Принадлежности для монтажа
(продолжение)
Напольные водогрейные котлы
VIESMANN
65
5829 424 RU
