Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [98/124] 5 10 15 20 5 10
Наименьший период между переключениями: 10 мин
Резерв времени работы: 14 дней
Настройка режимов работы
Во всех режимах включен контроль защиты от замерзания отопи-
тельной установки (см. функцию защиты от замерзания).
Могут быть настроены следующие режимы работы:
■ Отопление и ГВС
■ Только ГВС
■ Дежурный режим
Внешнее переключение режима работы раздельно для отопи-
тельных контуров в сочетании с модулем расширения EA1 (при-
надлежность).
Летний режим
("Только ГВС")
Горелка включается только в том случае, если необходим нагрев
емкостного водонагревателя (включается и выключается при
управлении нагревом емкостного водонагревателя).
Поддерживается минимальная температура котловой воды, тре-
буемая для соответствующего водогрейного котла.
Функция защиты от замерзания
■ Функция защиты от замерзания включается при наружной тем-
пературе ниже +1 °C.
В режиме защиты от замерзания включаются насосы отопи-
тельных контуров и температура котловой воды поддержи-
вается на уровне заданного значения для режима пониженной
тепловой нагрузки. Минимум - на нижнем значении темпера-
туры около 20 °C. Для водогрейных котлов с ограничением
минимальной температуры поддерживается соответствующее
значение температуры.
■ Функция защиты от замерзания выключается при превышении
значения наружной температуры +3 °C, т. е. выключаются насос
отопительного контура и горелка.

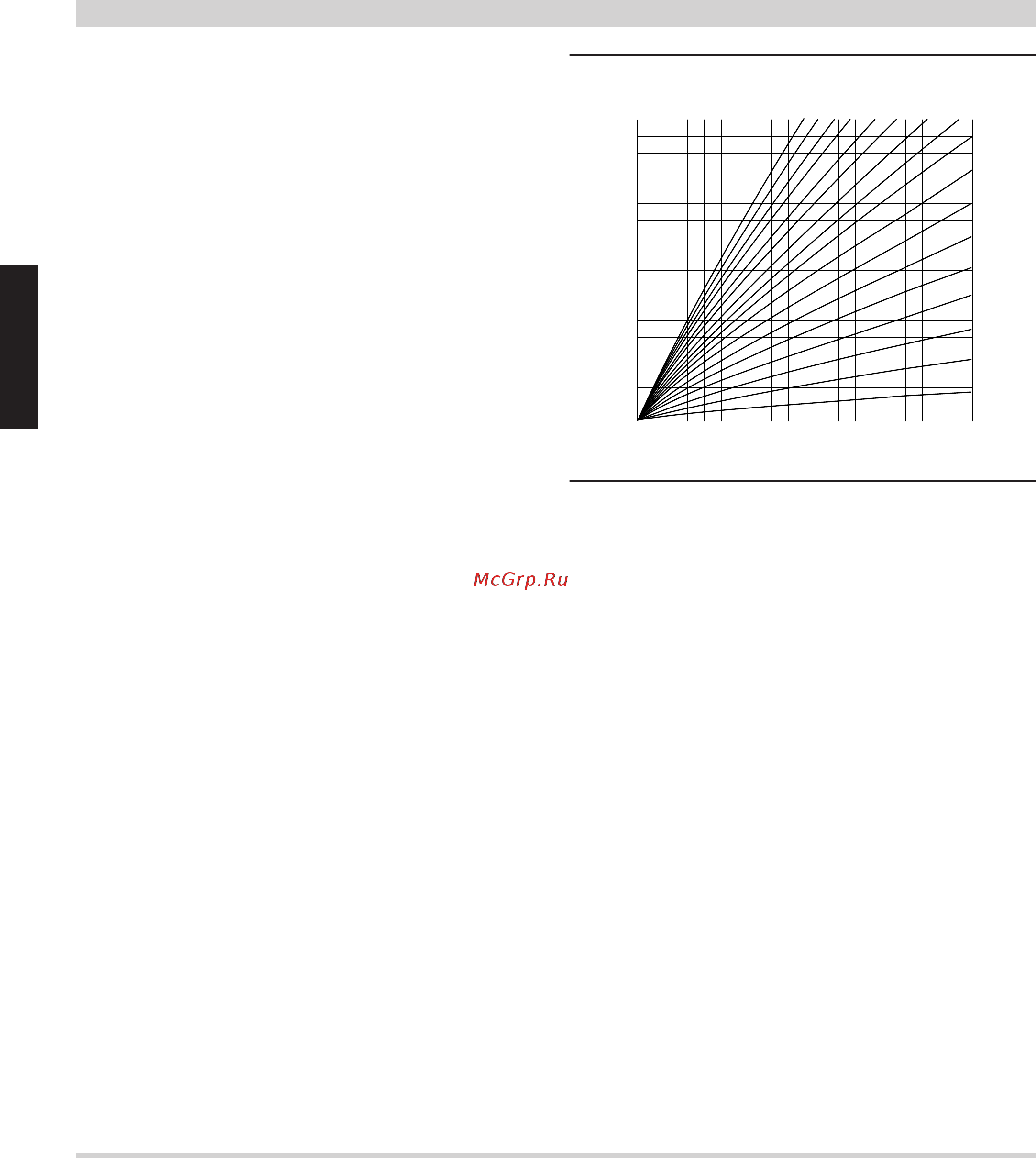

Настройка отопительных характеристик (наклон и уровень)
Контроллер Vitotronic в режиме погодозависимой теплогенерации
регулирует температуру котловой воды (= температуру подачи
отопительного контура без смесителя) и температуру подачи
отопительных контуров со смесителем. При этом температура
котловой воды автоматически регулируется в диапазоне от 0 до
40 K выше требуемого в данный момент максимального задан-
ного значения температуры подачи (в состоянии при поставке
8 K).
Температура подачи, необходимая для достижения определен-
ной температуры помещения, зависит от отопительной установки
и от теплоизоляции отапливаемого здания.
С помощью настройки кривых отопления температура котловой
воды и температура подачи приводятся в соответствие с дан-
ными условиями.
Верхний предел температуры котловой воды ограничен термо-
регулятором и электронным ограничителем максимальной тем-
пературы.
0,2
Наружная температура, °C
Темп. котловой воды
или температура подачи, °C
Наклон
2,4
2,6
2,8
3,0
3,2
3,4
90
80
70
60
50
40
30
0 -5 -10 -15 -20510
2,0
2,2
0,4
0,6
0,8
1,0
1,2
1,4
-30-25
100
110
1,6
1,8
1520
Технические характеристики
Номинальное напряжение 230 V~
Номинальная частота 50 Hz
Номинальный ток 6 A~
Потребляемая мощность 5 Вт
Класс защиты I
Степень защиты IP 20 D согласно
EN 60529, обеспечить
при монтаже
Принцип действия Тип 1B согласно
EN 60730-1
Допустимая температура окружающей
среды
– при эксплуатации от 0 до +40 °C
использование в жи-
лых помещениях и в
котельных (при нор-
мальных окружающих
условиях)
– при хранении и транспортировке от −20 до +65 °C
Номинальная нагрузочная способность
релейных выходов
sÖ
Насос отопительного контура
4(2) A, 230 В~
sA
Насос загрузки емкостного водона-
гревателя 4(2) A, 230 В~
sK
Циркуляционный насос ГВС
4(2) A, 230 В~
fA
Горелка
4(2) A, 230 В~
Только с дополнительным модулем (для водогрейных котлов
фирмы Viessmann входит в комплект поставки):
lÖ
горелка, 2-ступенч. 1(0,5) A, 230 В~
lÖ
горелка, модулируемая 0,1 (0,05) A, 230 В~
итого макс. 6 A, 230 В~
Состояние при поставке
■ Контроллер со встроенной панелью управления
■ Датчик наружной температуры
■ Датчик температуры котла
■ Датчик температуры емкостного водонагревателя
■ Кабель для подключения к сети
■ Пакет с технической документацией
Отопительная установка с емкостным водонагревателем
Для нагрева емкостного водонагревателя необходимо отдельно
заказать насос с обратным клапаном.
Отопительная установка с отопительным контуром со сме-
сителем
Для отопительного контура со смесителем необходим комплект
привода смесителя (принадлежность).
Информационный обмен
Для информационного обмена с другими контроллерами необхо-
дим телекоммуникационный модуль LON (принадлежность).
Контроллеры
(продолжение)
98
VIESMANN
Напольные водогрейные котлы
9
5829 424 RU
