7.1 Технические данные
Принадлежности для соединения емкостного водонагревателя с водогрейным котлом
Соединения системы с Vitocell
В комплект входят:
■ соединительные трубопроводы
■ насос, со смонтированными кабельными подключениями
■ обратный клапан
Номера заказов для соответствующих типов емкостных водона-
гревателей см. в прайс-листе.

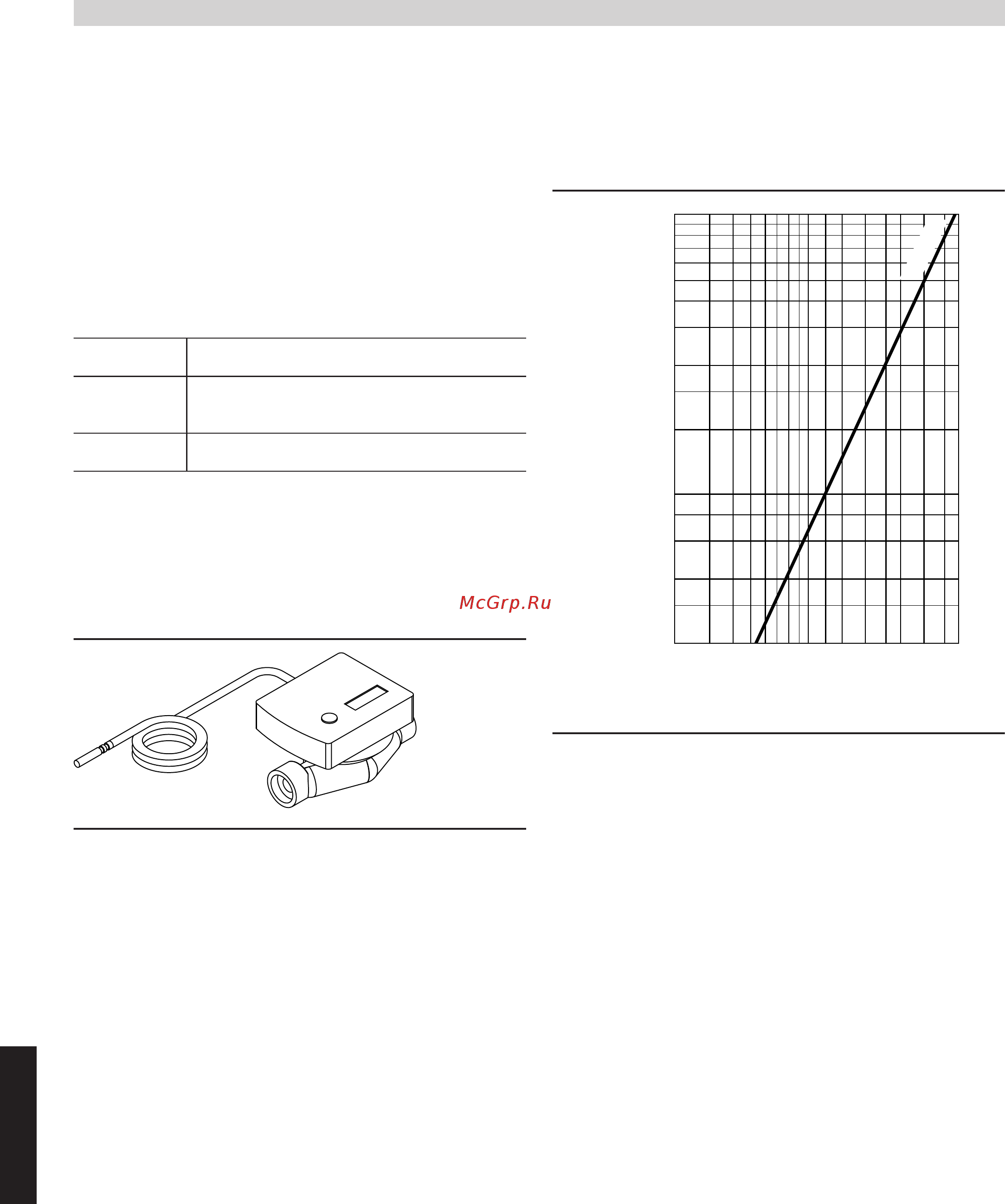

Тепломер
Для монтажа в межсоединении.
№ заказа Пригоден для емкостных водонагревате-
лей:
7172 847 – Vitocell 100 объемом до 500 литров
– Vitocell 300 объемом до 200 литров
С принадлежностями подключения для G 1
7172 848 – Vitocell 300 объемом 300 - 500 литров
С принадлежностями подключения для G 1¼
Компоненты:
■ Расходомер с резьбовым подключением для определения рас-
хода.
■ Датчик температуры Pt1000, подключен к тепломеру, длина
соединительного кабеля 1,5 м.
■ Принадлежности подключения G 1 или G 1¼ включая шаровые
краны.
Диаграмма потерь давления
0,01
0,02
0,03
0,04
0,05
0,1
0,2
0,3
0,4
0,5
1,0
0,2
0,3
0,4 0,6
0,5
1 1,5
1,2 2
2,5
3
4 5 6
Объемный расход, м³/ч
Потери давления
бар
2,5 м³/ч
1
2
3
4
5
10
20
30
40
50
100
кПа
Технические данные
Номинальный объемный расход
2,5 м
3
/ч
Длина кабеля 1,5 м
Вид защиты IP 54 согласно EN 60529,
обеспечить при монтаже
Допуст. температура окружающей
среды
– эксплуатация 5 - 55 °C
– хранение и транспортировка от –20 до +70 °C
Тип датчика Pt1000
Макс. рабочее давление 10 бар (1 МПа)
Условный проход DN 20
Монтажная длина 130 мм
Макс. объемный расход 5000 л/ч
Мин. объемный расход
– Монтаж в горизонтальном положе-
нии
50 л/ч
– Монтаж в вертикальном положении 50 л/ч
Пусковое значение (при горизонталь-
ном монтаже)
7 л/ч
Срок службы батареи около 10 лет
Блок предохранительных устройств по DIN 1988
Компоненты:
■ Запорный вентиль
■ Обратный клапан и контрольный штуцер
■ Штуцер для подключения манометра
■ Мембранный предохранительный клапан
Принадлежности для монтажа
62
VIESMANN
Напольные водогрейные котлы
7
5829 424 RU
