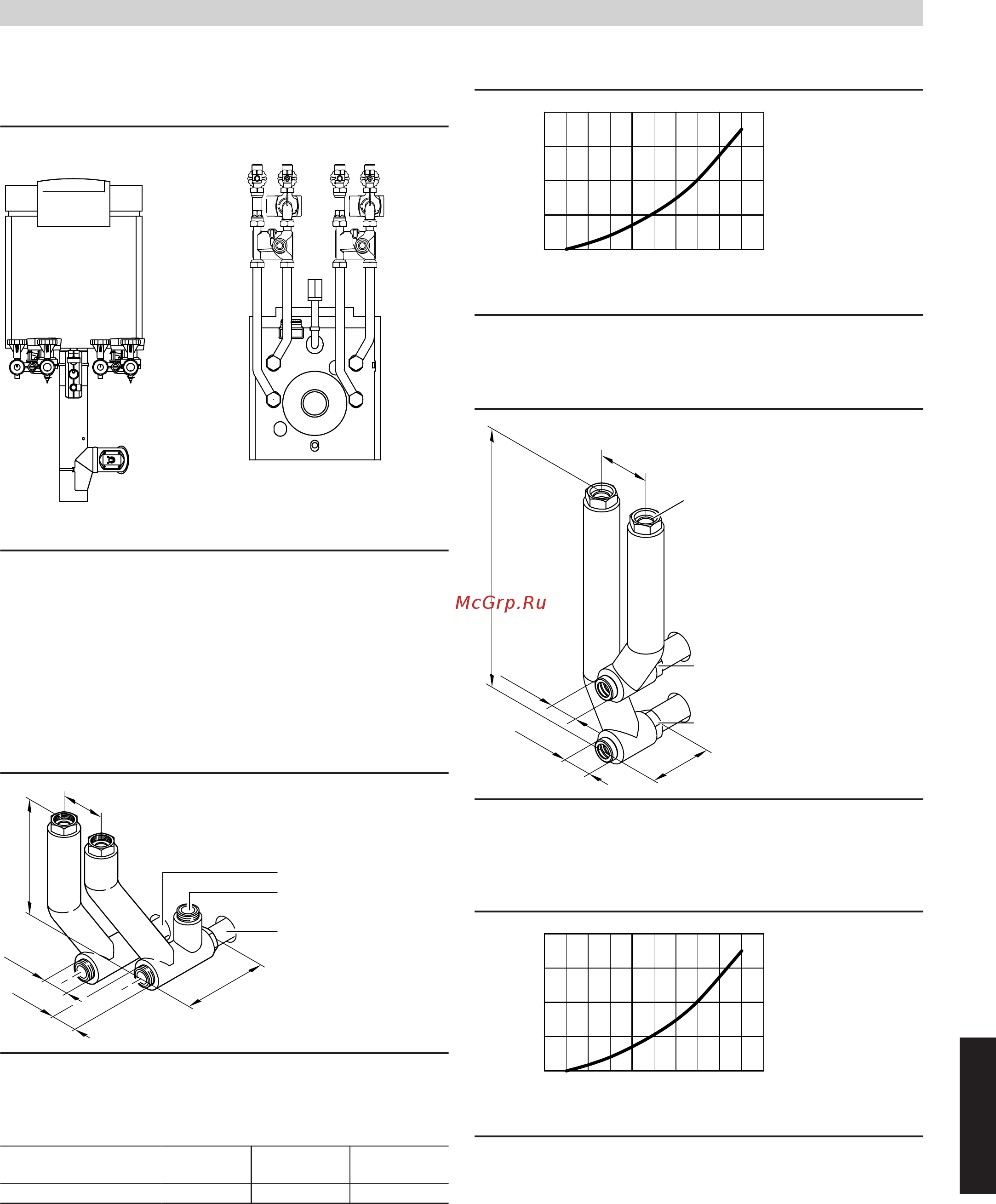

![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [67/124] Продолжение](/views2/1474165/page67/bg43.png)
Пример монтажа котла Vitola 200 с двумя регуляторами
отопительного контура Divicon
Подключение с 2 трубными узлами
HV
HR HVHR
Вид сверху / вид сзади
HV Подающая магистраль отопительного контура
HR Обратная магистраль отопительного контура
Трубный узел для монтажа на котле Vitorond 100
С установленной теплоизоляцией и патрубком для подключения
группы безопасности.
■ Vitorond 100, 15 - 33 кВт
№ заказа 7147 863
■ Vitorond 100, 40 - 63 кВт
№ заказа 7147 862
G 1½
SA
235
120
a
HV
HR
G 1½
HV Подающая магистраль отопительного контура
HR Обратная магистраль отопительного контура
SA Патрубок аварийной линии (группа безопасности)
Номинальная тепло-
вая мощность
кВт 15 - 33 40 - 63
Размер a мм 195 204
Указание
Если при использовании водогрейных котлов Vitorond 100
система приготовления горячей воды не подключается, то
необходимо дополнительно заказать 2 заглушки (см. прайс-
лист).
Гидродинамическое сопротивление
Гидродинамичес-
кое сопротивление
кПа
0
0 1 2 3 4 5
Расход воды, м³/ч
5
10
15
20
Трубный узел для монтажа на котле Vitola 200
В сборе со смонтированной теплоизоляцией.
№ заказа 7439 212
120
G 1½
525
HV
HR
125
G 1½
G 1½
HV Подающая магистраль отопительного контура
HR Обратная магистраль отопительного контура
Гидродинамическое сопротивление
Гидродинамичес-
кое сопротивление
кПа
0
0 1 2 3 4 5
Расход воды, м³/ч
5
10
15
20
Байпасный клапан
№ заказа 7464 889
Для гидравлической балансировки отопительного контура со сме-
сителем. Ввинчивается в Divicon.
Принадлежности для монтажа
(продолжение)
Напольные водогрейные котлы
VIESMANN
67
5829 424 RU
