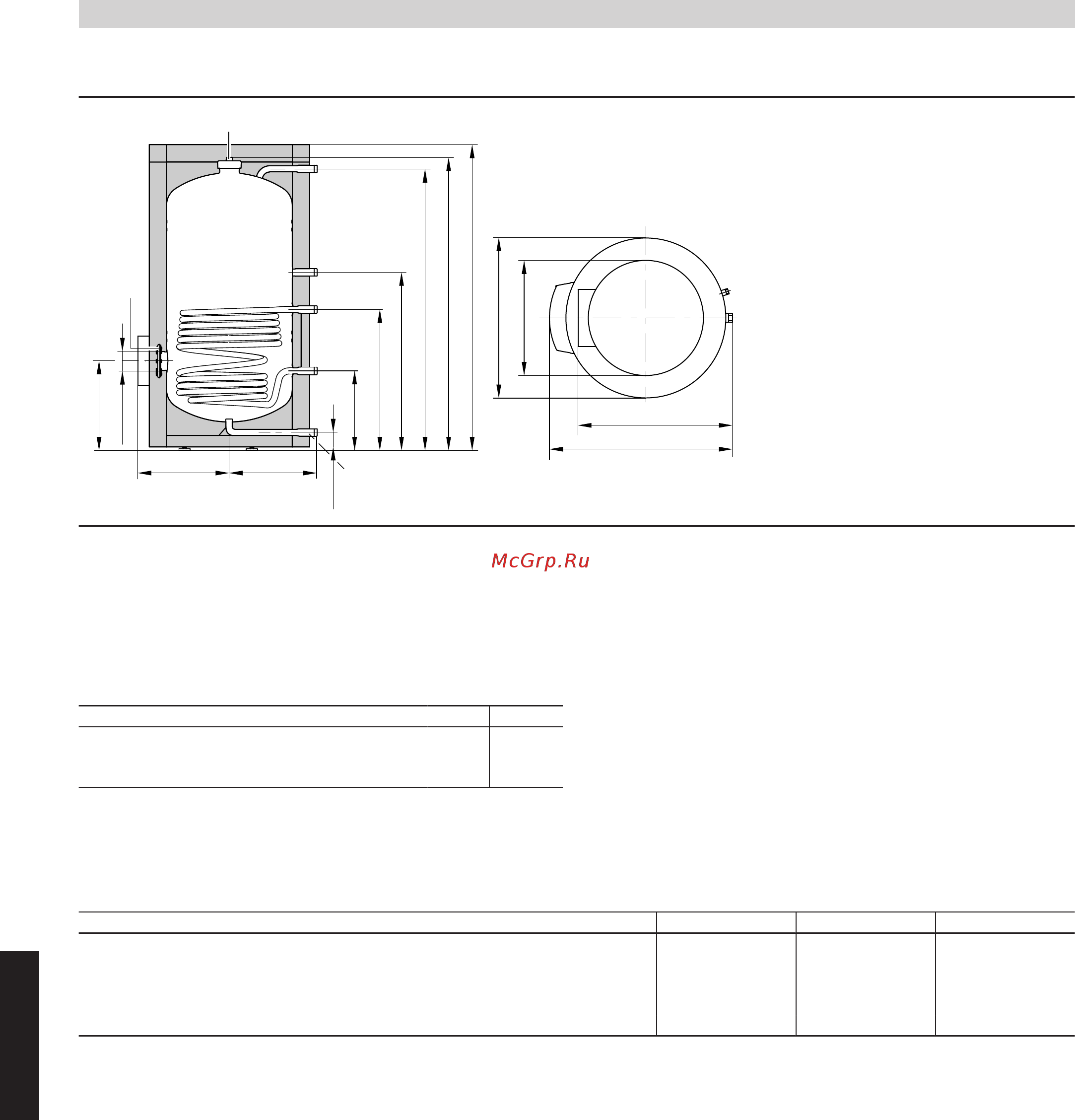

Объем 500 л
Ø 100
HV/SPR
Z
a
HR
d
1667
1601
1012
802
453
102
508
498
R
BO
WW
KW/E
476
715
b
914
SPR
BÖ Отверстие для визуального контроля и чистки
E Патрубок опорожнения
HR Обратная магистраль греющего контура
HV Подающая магистраль греющего контура
KW Трубопровод холодной воды
R Дополнительное отверстие для чистки и электронагрева-
тельная вставка
SPR Датчик температуры емкостного водонагревателя для регу-
лирования температуры емкостного водонагревателя и
термостатический регулятор
(патрубок R 1 с переходной муфтой на R ½ для погружной
гильзы)
WW Трубопровод горячей воды
Z Циркуляционный трубопровод
Объем водонагревателя л 500
a мм 925
b мм 975
d мм 1738
Коэффициент мощности N
L
Согласно DIN 4708.
Температура запаса воды в емкостном водонагревателе T
вод.
=
температура холодной воды на входе + 50 K
+5 K/-0 K
Объем водонагревателя л 200 300 500
Коэффициент производительности N
L
при температуре подачи тепло-
носителя
90 °C 6,8 13,0 21,5
80 °C 6,0 10,0 21,5
70 °C 3,1 8,3 18,0
Указание по коэффициенту производительности N
L
Коэффициент производительности N
L
изменяется в зависимо-
сти от температуры запаса воды в емкостном водонагрева-
теле T
вод
.
Нормативные показатели
■ T
вод.
= 60 °C → 1,0 × N
L
■ T
вод.
= 55 °C → 0,75 × N
L
■ T
вод.
= 50 °C → 0,55 × N
L
■ T
вод.
= 45 °C → 0,3 × N
L
Кратковременная производительность (10-минутная)
Для коэффициента производительности N
L
.
Подогрев воды в контуре ГВС с 10 до 45 °C.
Емкостный водонагреватель
(продолжение)
50
VIESMANN
Напольные водогрейные котлы
6
5829 424 RU
