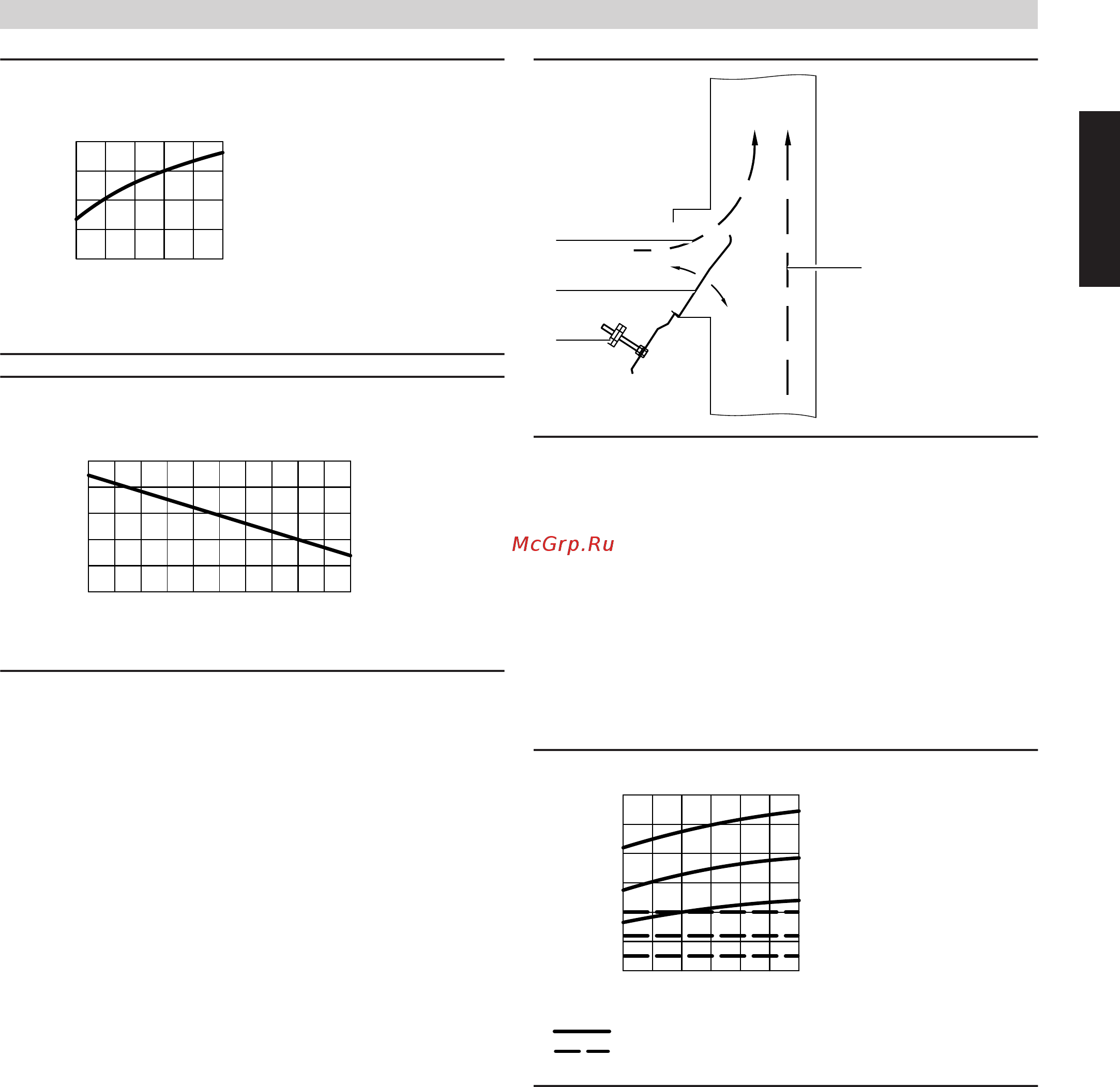

Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [89/124] Тепловая мощность котла
+30+20+10
-10 -20
1,0
1,1
1,2
1,3
1,4
Наружная температура
в °C
Плотность воздуха,
кг/м³
0
120 140 160 180 200
0,7
0,8
0,9
Температура уходящих газов, °C
Плотность уходящих
газов, кг/м³
0,95
0,85
0,75
100
Пример:
Высота дымовой трубы H = 11 м
Наружная температура ϑ
L
= –15 °C
Температура уходящих газов ϑ
A
= 220 °C
p
s
= 9,81 · 11 · (1,35 – 0,71) = 69 Па
Пример:
Высота дымовой трубы H = 11 м
Наружная температура ϑ
L
= +30 °C
Температура уходящих газов ϑ
A
= 160 °C
p
s
= 9,81 · 11 · (1,13 – 0,83) = 32 Па
Результат:
Вследствие меняющейся тяги дымовой трубы при постоянном
расходе топлива постоянное качество сжигания не обеспечи-
вается.
Тяга дымовой трубы при работе с регулятором тяги
Принцип действия регулятора тяги:
Регулирующая шайба перемещается в зависимости от разности
значений давления между давлением в дымовой трубе и давле-
нием окружающей среды. За счет поступающего дополнитель-
ного воздуха поддерживается постоянный напор в дымовой
трубе.
D
C
B
A
A
Продукты сгорания
B
Противовес
C
Регулирующая шайба
D
Дополнительный воздух
Результат:
Благодаря постоянной тяге дымовой трубы при постоянном рас-
ходе топлива обеспечивается постоянное качество сжигания.
Снижение внутренних потерь котла
Регулятор тяги ограничивает разрежение, действующее на
камеру сгорания, и, тем самым, количество воздуха, поступаю-
щего через смесительное устройство горелки.
Тепловая мощность котла
Внутренние потери,
кВт ч/год
без регулятора тяги
с регулятором тяги
200
400
600
800
1000
1200
1400
26 кВт
18 кВт
26 кВт
35 кВт
8 9 10 11 12 1413
Высота дымовой трубы, м
35 кВт
18 кВт
Пример:
Тепловая мощность котла P
K
= 35 кВт
Высота дымовой трубы H = 12 м
Внутренние потери на охлаждение водогрейного котла
■ без регулятора тяги:
1240 кВтч/год ≈ 124 л жидкого топлива в год
■ с регулятором тяги
600 кВтч/год ≈ 60 л жидкого топлива в год
Результат:
Комбинированный регулятор тяги сокращает внутренние потери
на охлаждение водогрейного котла. Расходы на приобретение
амортизируются в течение сравнительно короткого времени.
Предотвращение проникновения влаги через стенки дымо-
вой трубы
Во время работы горелки с помощью регулятора тяги в уходящие
газы подмешивается воздух, в результате чего обеспечивается
■ Уменьшение содержания CO
2
■ Снижение точки росы водяного пара
Указания по проектированию
(продолжение)
Напольные водогрейные котлы
VIESMANN
89
