Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [82/124] Указания по проектировани

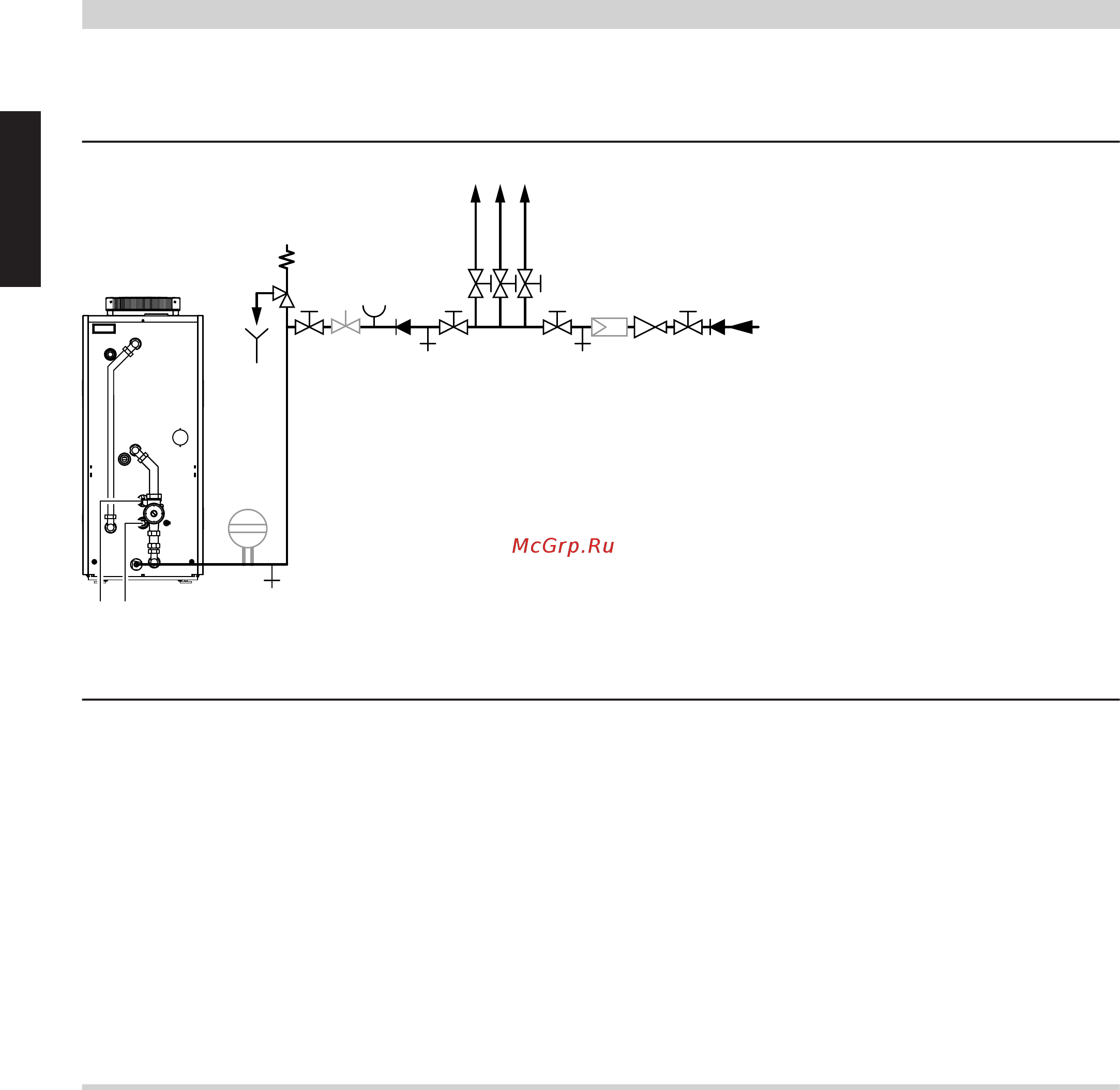

8.5 Подключения в контуре ГВС
Подключение согласно DIN 1988
E
AB
F
M
D
H P ONMK
H H GM FKL
C
Блок предохранительных устройств согласно DIN 1988
A
Циркуляционный трубопровод
B
Трубопровод горячей воды
C
Мембранный расширительный бак
D
Контролируемое выходное отверстие выпускной линии
E
Предохранительный клапан
F
Трубопровод холодной воды
G
Обратный клапан/разделитель труб
H
Запорный вентиль
K
Редукционный клапан согласно DIN 1988-2, издание от дека-
бря 1988 г.
L
Фильтр для воды в контуре ГВС
*17
M
Патрубок опорожнения
N
Обратный клапан
O
Подключение манометра
P
Клапан регулирования расхода
(монтаж и рекомендуемая настройка максимального расхода
воды должны соответствовать 10-минутной производитель-
ности емкостного водонагревателя)
Необходим монтаж предохранительного клапана. Рекомендация: установить предохранительный клапан выше
верхней кромки емкостного водонагревателя. За счет этого обес-
печивается защита от загрязнения, образования накипи и высо-
ких температур. При работах на предохранительном клапане опо-
рожнение емкостного водонагревателя не требуется.
8.6 Жидкотопливная горелка
Однотрубная система подачи жидкого топлива
В систему подачи жидкого топлива обязательно должен быть
встроен топливный фильтр R ⅜ (для Vitoflame 300: тонкость
фильтрации макс. 40 мкм) с обратной подачей (фильтр с воз-
духоотводчиком и соединение между патрубком обратной маги-
страли и всасывающим трубопроводом). При установке одно-
трубного фильтра мы рекомендуем использовать автоматиче-
ский удалитель воздуха из жидкого топлива, монтируемый между
топливным фильтром и горелкой.
Параметры линии подачи жидкого топлива определяются с
помощью приведенных ниже таблиц с учетом требований к
линиям подачи жидкого топлива согласно DIN 4755-2.
Разность высот H (см. рис.) между насосом жидкотопливной
горелки и приемным клапаном в нижней части топливного резер-
вуара, смонтированного ниже уровня горелки, не должна превы-
шать 4 м.
Более значительная разность высот приводит к возрастанию
уровня шума и износу насоса.
Если при использовании топливного резервуара, смонтирован-
ного ниже уровня горелки, максимальная длина трубопровода
превышает величину, указанную в приведенной ниже таблице,
необходимо предусмотреть подкачивающий топливный насос;
при этом давление на всасывающем патрубке насоса жидкото-
пливной горелки должно составлять не более 2 бар (0,2 МПа), а
горелка должна быть защищена дополнительным электромагнит-
ным клапаном.
*17
Согласно DIN 1988-2 в установках с металлическими трубопроводами должен быть установлен водяной фильтр контура ГВС.
При использовании полимерных трубопроводов согласно DIN 1988 и нашим рекомендациям также следует установить водяной
фильтр контура ГВС, чтобы предотвратить попадание грязи в систему хозяйственно-питьевого водоснабжения.
Указания по проектированию
(продолжение)
82
VIESMANN
Напольные водогрейные котлы
8
5829 424 RU
