![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт — датчики температуры для котлов и водонагревателей [93/124]](/icons/site-icon-64.png){kind=icon}
Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт — датчики температуры для котлов и водонагревателей [93/124]
Превью страниц
Страница 93 /
124

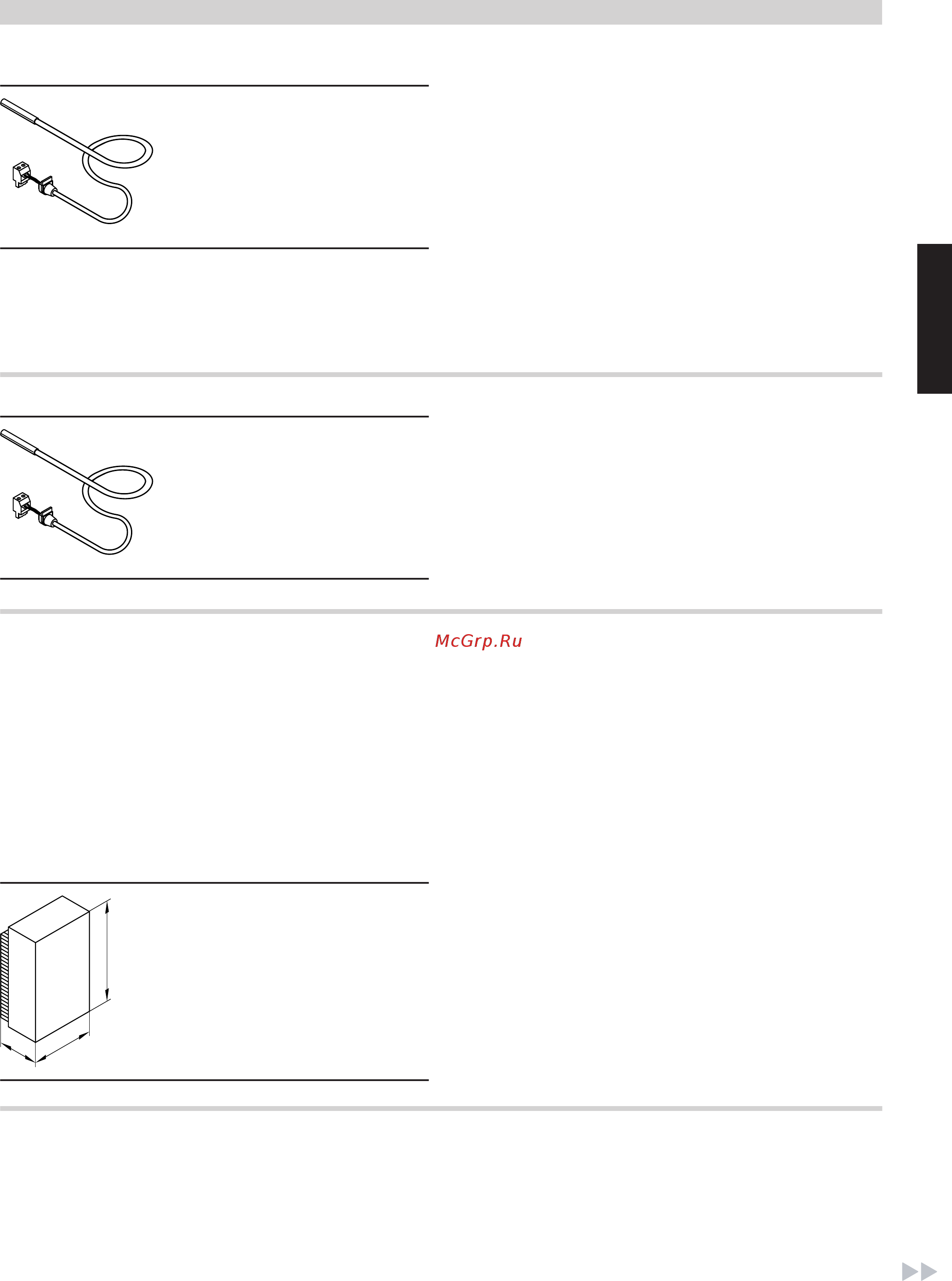

![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [93/124] Датчик наружной температуры](/views2/1474165/page93/bg5d.png)
Датчик температуры котловой воды
Технические характеристики
Длина кабеля 1,6 м, готовый к подключе-
нию
Степень защиты IP 32 согласно EN 60529,
обеспечить при монтаже
Тип датчика Viessmann NTC 10 кОм, при
25 °C
Допустимая температура окружаю-
щей среды
– в режиме эксплуатации от 0 до +130 °C
– при хранении и транспортировке от −20 до +70 °C
Датчик температуры емкостного водонагревателя
Технические данные
Длина кабеля 5,8 м, со штекером
Степень защиты IP 32 согласно EN 60529,
обеспечить при монтаже
Тип датчика Viessmann NTC 10 кОм, при
25 °C
Допустимая температура окружаю-
щей среды
– эксплуатация от 0 до +90 °C
– хранение и транспортировка от –20 до +70 °C
Датчик наружной температуры
Место монтажа:
■ северная или северо-западная стена здания
■ 2 - 2,5 м над уровнем земли, а в многоэтажных зданиях - в верх-
ней половине 3-го этажа
Подключение:
■ 2-жильный кабель длиной макс. 35 м с сечением медного про-
вода 1,5 мм
2
.
■ Запрещается прокладка кабеля вместе с кабелями на 230/400
В
41
66
80
Технические данные
Степень защиты IP 43 согласно EN 60529,
обеспечить при монтаже
Тип датчика Viessmann NTC 10 кОм при
25 °C
Допустимая температура окружаю-
щей среды при эксплуатации, хране-
нии и транспортировке от −40 до +70 °C
9.3 Vitotronic 100, тип KC1, № заказа 7450 700 и тип KC3, № заказа 7186 582
Технические данные
Конструкция
■ Сетевой выключатель
■ Терморегулятор
TR 1107
или
TR 1168
■ Защитный ограничитель температуры
STB 1154
или
STB 1169
■ Клеммная коробка:
Контроллеры
(продолжение)
Напольные водогрейные котлы
VIESMANN
93
5829 424 RU
9
