Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт — технические данные жидкотопливной горелки для котлов [34/124]
Превью страниц
Страница 34 /
124

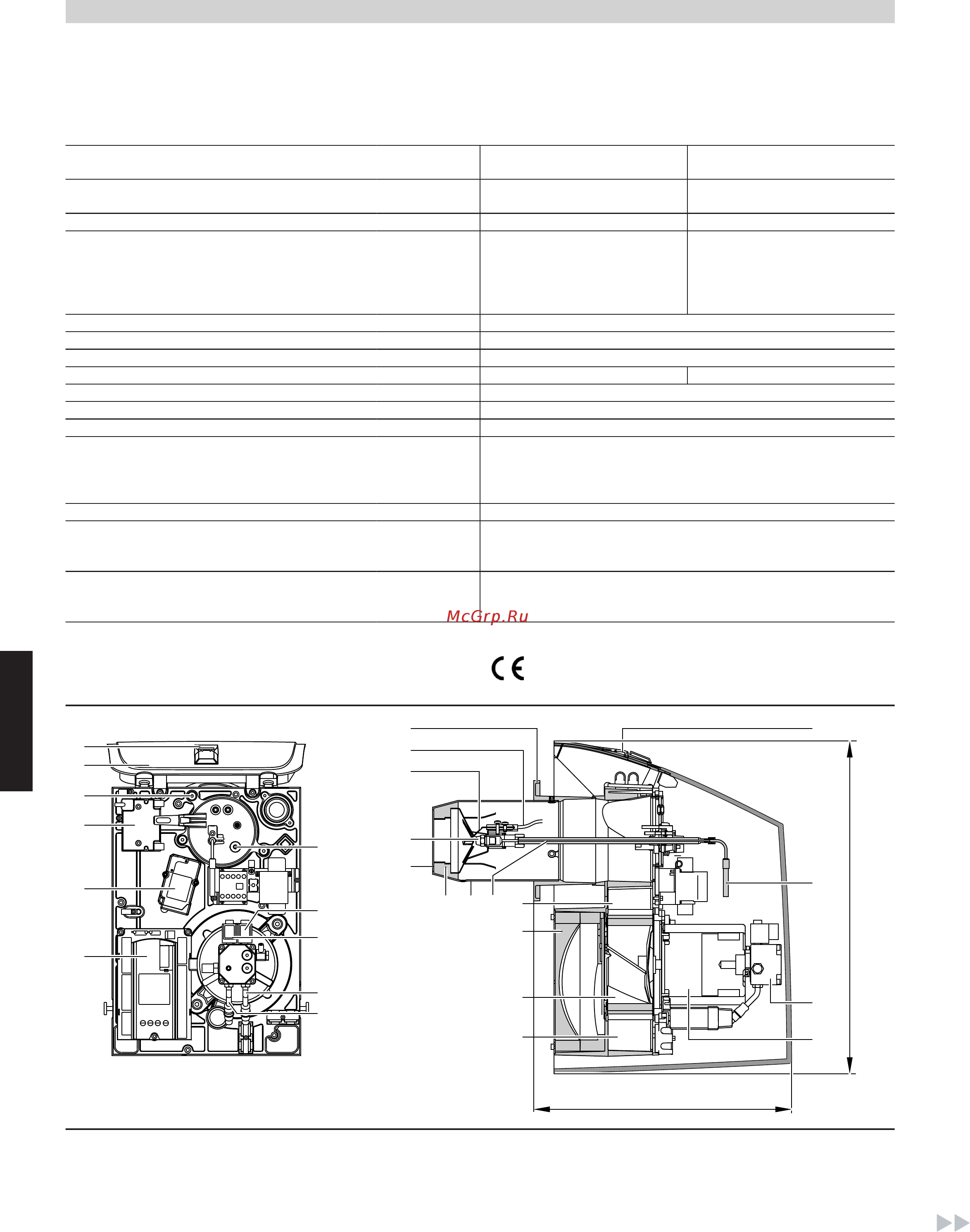

![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [34/124] Технические данные vitoflame 100 тип veh iii](/views2/1474165/page34/bg22.png)
5.5 Технические данные Vitoflame 100, тип VEH III
■ Жидкотопливная горелка для монтажа на котле Vitorond 100,
VR2B
Жидкотопливная вентиляторная горелка Vitoflame 100 в комбинации с Vitorond 100 (тип VR2B)
Номинальная тепловая мощность
водогрейного котла
кВт 80 100
Тепловая мощность горелки
1-я/2-я ступень
кВт 60/87 76/109
Тип горелки VEH III-1VR VEH III-2VR
Расход жидкого топлива
1-я ступень кг/ч 5,1 6,4
л/ч 6,0 7,5
2-я ступень кг/ч 7,3 9,2
л/ч 8,6 10,8
Номер модели согласно EN 267 5G1037/08S
Напряжение V 230
Частота Гц 50
Потребляемая мощность Вт 250 280
Частота вращения привода об/мин 2800
Исполнение двухступенчатый
Производительность топливного насоса л/ч 70
Размеры
Длина (размер a) мм 418
Ширина мм 400
Высота (размер b) мм 538
Масса кг 26
Подключения
всасывающего и обратного трубопровода к вхо-
дящим в комплект поставки топливным шлангам
R ⅜
Макс. допустимое входное давление
в питающих линиях
(для кольцевых линий)
бар
МПа
2
0,2
Тепловая мощность горелки, 1-я/2-я ступень
Соответствует номинальной тепловой нагрузке водогрей-
ного котла.
Проверенное качество
Знак СЕ в соответствии с действующими директивами
Евросоюза.
1
qW
qE
qR
qT
qZ
qU
qI
qOwPwQwW
wE
wR
wT
wZ
wU
2
3
4
5
6
7
8
9
qP
qQ
a
b
1
Сервисный выключатель (для настройки горелки)
2
Переходник колпака
3
Быстродействующий затвор
4
Электронный блок розжига
6
Сервомотор
6
Топочный автомат
7
Обратная линия
8
Всасывающая линия
9
Электромагнитный клапан, 2-я ступень
qP
Электромагнитный клапан, 1-я ступень
Горелка
(продолжение)
34
VIESMANN
Напольные водогрейные котлы
5
5829 424 RU
