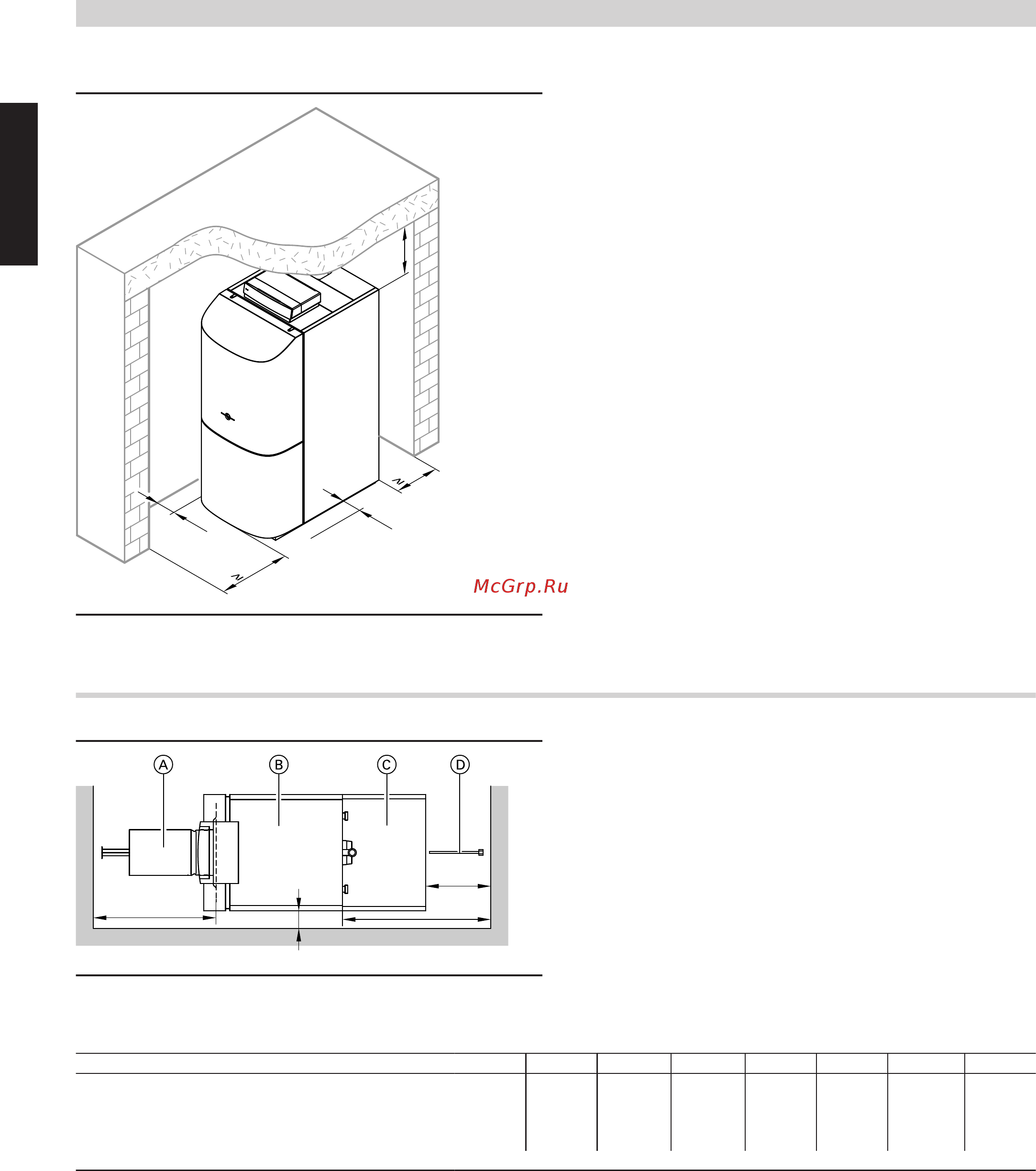

Минимальные расстояния для котла Vitorond 111

300

400

800

300

500

Расстояние, требуемое для работ по очистке

Учесть конструктивную длину регулятора тяги Vitoair

Минимальные расстояния для котла Vitola 200

Камера сгорания

Водогрейный котел

Емкостный водонагреватель

Погружная гильза емкостного водонагревателя (только при

объеме 350 л)

Номинальная тепловая мощность кВт 18 22 27 33 40 50 63

a для типа VB2A мм 500 550 630 740 850 920 1090

для типа VX2A мм 580 720 795 – – – –

b мм 100 100 100 100 100 100 100

c мм – – 450 450 450 450 –

d Учесть конструктивную длину комбинированного регулятора тяги Vitoair

Раз-

мер a:

Данное расстояние перед водогрейным котлом необхо-

димо для демонтажа камеры сгорания.

Раз-

мер b:

Если водогрейный котел комплектуется газовой горел-

кой Vitoflame 200, то рядом с котлом со стороны, где

будет монтироваться комбинированная газовая армату-

ра, необходимо предусмотреть расстояние до стены

не менее 500 мм для проведения работ по регулировке

и техобслуживанию.

Указания по проектированию

(продолжение)
