![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [70/124] Продолжение](/views2/1474165/page70/bg46.png)

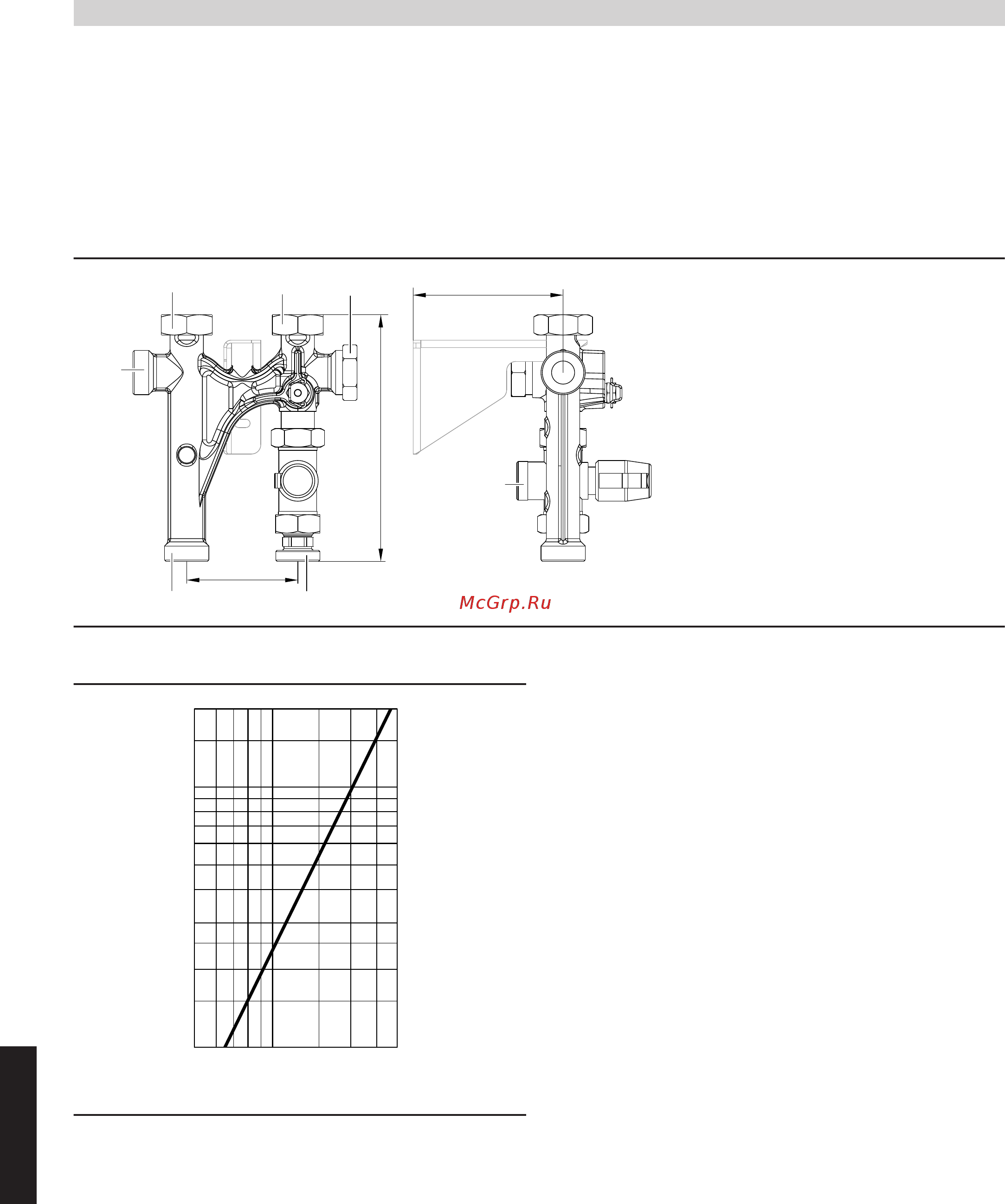

Распределитель для поддержки отопления гелиоустановкой
№ заказа 7441 163
Объемный расход макс. 2,5 м
3
/ч
В комплекте с 3-ходовым переключающим клапаном, погружной
гильзой для датчика температуры обратной магистрали и теп-
лоизоляцией.
Для монтажа между водогрейным котлом и насосной группой
отопительных контуров Divicon или распределительным коллек-
тором насосной группы отопительных контуров Divicon.
Возможности подключения см. в указаниях по проектированию.
Проставка для монтажа на стене и настенное крепление должны
быть при необходимости заказаны отдельно.
Соединение между водогрейным котлом, буферной емкостью и
распределителем должно быть выполнено монтажной фирмой.
255
163
120
G 1½
G 1½ G 1½ G 1½
G 1½ G 1½
G 1¼
Гидродинамическое сопротивление
кПа
1
2
3
4
5
6
8
10
20
0,5
1,0
2,0
3,0
Объемный расход, м³/ч
1,5
2,5
10
20
30
40
50
60
80
100
Гидродинамич. сопротивление
мбар
200
Настенное крепление для распределителя
№ заказа 7441 165
Для крепления распределителя на стене.
С винтами и дюбелями.
Принадлежности для монтажа
(продолжение)
70
VIESMANN
Напольные водогрейные котлы
7
5829 424 RU
