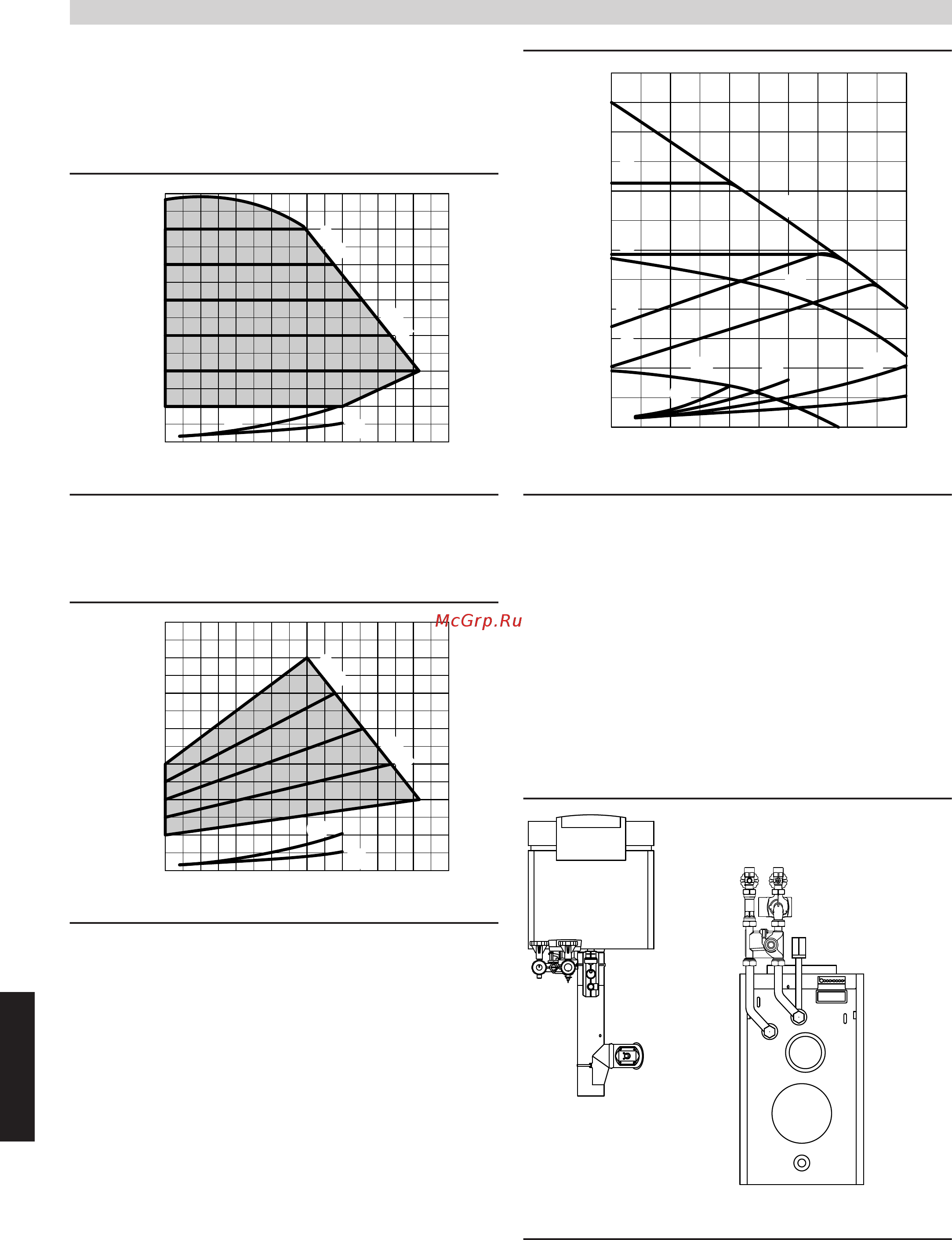

![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [66/124] Продолжение](/views2/1474165/page66/bg42.png)
Wilo Stratos Para 25/1-7
■ Энергоэффективный насос с повышенными энергосберегаю-
щими характеристиками (соответствуют классу энергопотре-
бления А)
Режим работы: постоянный перепад давления
40
0
10
20
30
0
100
200
300
400
0
0,5 1,0 1,5 2,0 2,5
Подача, м³/ч
Сопротивление/напор
мбар
кПа
50
500
60
600
3,0 3,5 4,0
70
700
Δp-C
макс.
B
A
A
Divicon R 1¼ со смесителем
B
Divicon R 1¼ без смесителя
Режим работы: переменный перепад давления
40
0
10
20
30
0
100
200
300
400
0
0,5 1,0 1,5 2,0 2,5
Подача, м³/ч
Сопротивление/напор
мбар
кПа
50
500
60
600
3,0 3,5 4,0
70
700
Δp-V
макс.
B
A
A
Divicon R 1¼ со смесителем
B
Divicon R 1¼ без смесителя
Grundfos Alpha 2-60
■ Энергоэффективный насос с повышенными энергосберегаю-
щими характеристиками (соответствуют классу энергопотре-
бления А)
■ с индикацией потребляемой мощности на дисплее
■ с функцией автоматической адаптации (автоматическая
настройка в соответствии с системой трубопроводов)
■ с функцией снижения температуры в ночное время
D
A
B
C
E
F
G
H
K
L
M
40
0
10
20
30
0
100
200
300
400
0 0,5 1,0 1,5 2,0 2,5
Подача, м³/ч
Сопротивление/напор
мбар
кПа
50500
60600
A
Divicon R ¾ со смесителем
B
Divicon R 1 со смесителем
C
Divicon R 1¼ со смесителем
D
Divicon R ¾, R 1 и R 1¼ без смесителя
E
Ступень 1
F
Ступень 2
G
Ступень 3
H
Мин. пропорциональное давление
K
Макс. пропорциональное давление
L
Мин. постоянное давление
M
Макс. постоянное давление
Пример монтажа котла Vitorond 100 (мощностью до 100 кВт)
с одной насосной группой отопительного контура Divicon
С трубным узлом
HR
HV
Вид сверху / вид сзади
HV Подающая магистраль греющего контура
HR Обратная магистраль греющего контура
Принадлежности для монтажа
(продолжение)
66
VIESMANN
Напольные водогрейные котлы
7
5829 424 RU
