Состояние при поставке
Vitocell 300-H, тип EHA, объемом 160 и 200 л Vitocell 300-H, тип EHA, объемом 350 и 500 л
Емкостный водонагреватель из высоколегированной не-
ржавеющей стали.
– Установленная теплоизоляция из жесткого пенополиу-
ретана
– Вварная погружная гильза для датчика температуры
водонагревателя или терморегулятора
– Встроенный термометр
– Ввинченные регулируемые опоры
Цвет эпоксидного покрытия листовой обшивки - серебри-
стый
Емкостный водонагреватель из высоколегированной нержавеющей стали.
– Установленная теплоизоляция из жесткого пенополиуретана
– Присоединительный патрубок для датчика температуры водонагревателя
или терморегулятора
– Встроенный термометр
– Ввинченные регулируемые опоры
Отдельно упакованы и закреплены на упаковке:
– переходная муфта R 1 × ½
– погружная гильза и
– теплоизолирующая деталь для погружной гильзы
Цвет эпоксидного покрытия листовой обшивки - серебристый

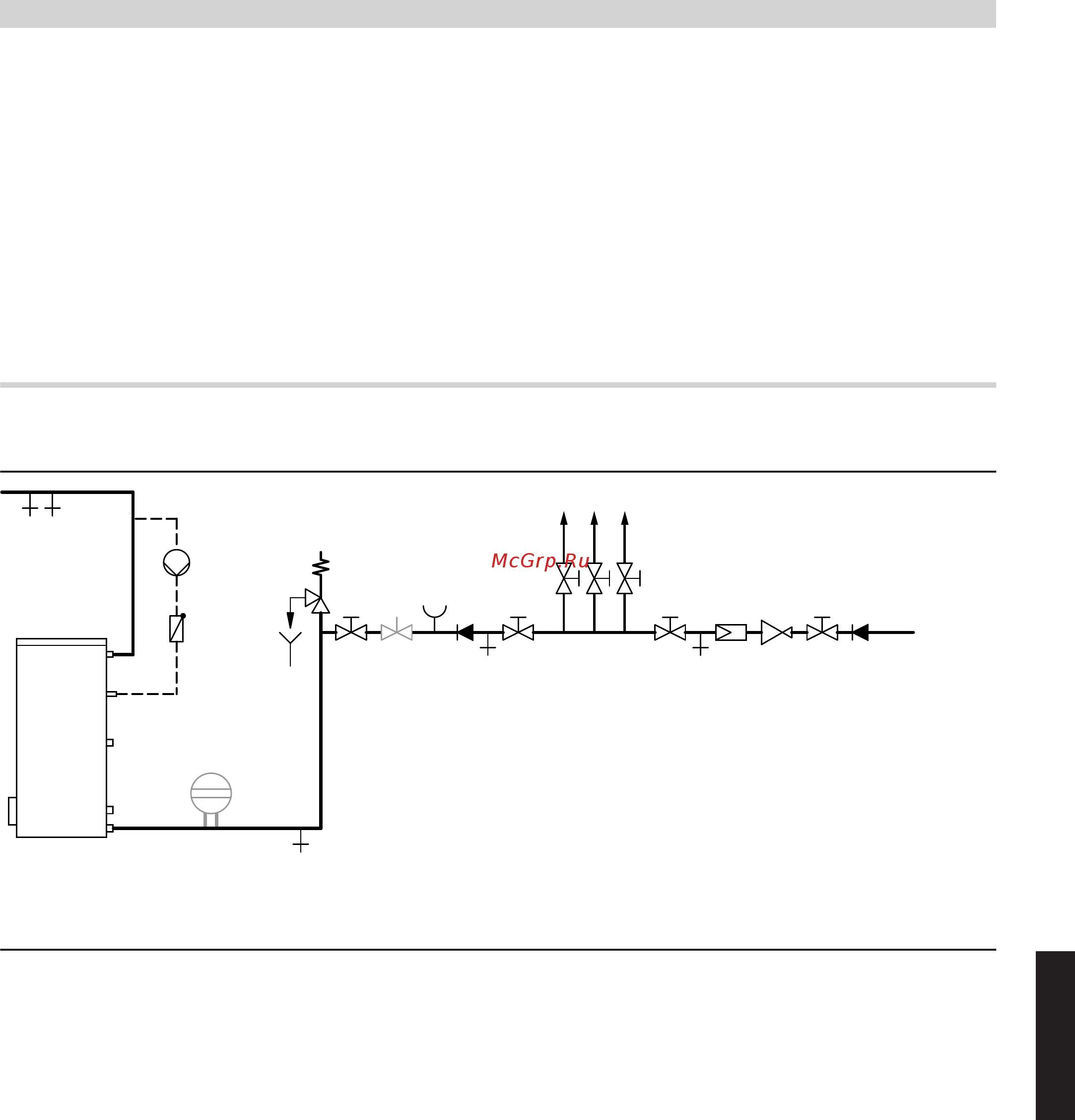

6.6 Соединительный патрубок емкостного водонагревателя в контуре ГВС
Подключение согласно DIN 1988
A
B
C
D
E
F
G
H
K
L
M
N
O P
R
M
G
G
M
G
N
S
Пример: Vitocell 100-V
A
Трубопровод горячей воды
B
Циркуляционный трубопровод
C
Циркуляционный насос ГВС
D
Подпружиненный обратный клапан
E
Выпускная линия с контролируемым выходным отверстием
F
Предохранительный клапан
G
Запорный вентиль
H
Клапан регулирования расхода
(рекомендация: монтаж и настройка максимального расхода
воды должны соответствовать 10-минутной производитель-
ности емкостного водонагревателя).
K
Подключение манометра
L
Обратный клапан
M
Патрубок опорожнения
N
Трубопровод холодной воды
O
Фильтр для воды в контуре ГВС
*14
P
Редукционный клапан согласно DIN 1988-2, издание от дека-
бря 1988 г.
R
Обратный клапан/разделитель труб
S
Мембранный расширительный бак, пригодный для контура
ГВС
Необходим монтаж предохранительного клапана. Рекомендация: установить предохранительный клапан выше
верхней кромки емкостного водонагревателя. За счет этого обес-
печивается защита от загрязнения, образования накипи и высо-
ких температур. При работах на предохранительном клапане опо-
рожнение емкостного водонагревателя не требуется.
*14
Согласно DIN 1988-2 в установках с металлическими трубопроводами должен быть установлен водяной фильтр контура ГВС.
При использовании полимерных трубопроводов согласно DIN 1988 и нашим рекомендациям также следует установить водяной
фильтр контура ГВС, чтобы предотвратить попадание грязи в систему хозяйственно-питьевого водоснабжения.
Емкостный водонагреватель
(продолжение)
Напольные водогрейные котлы
VIESMANN
61
5829 424 RU
6
