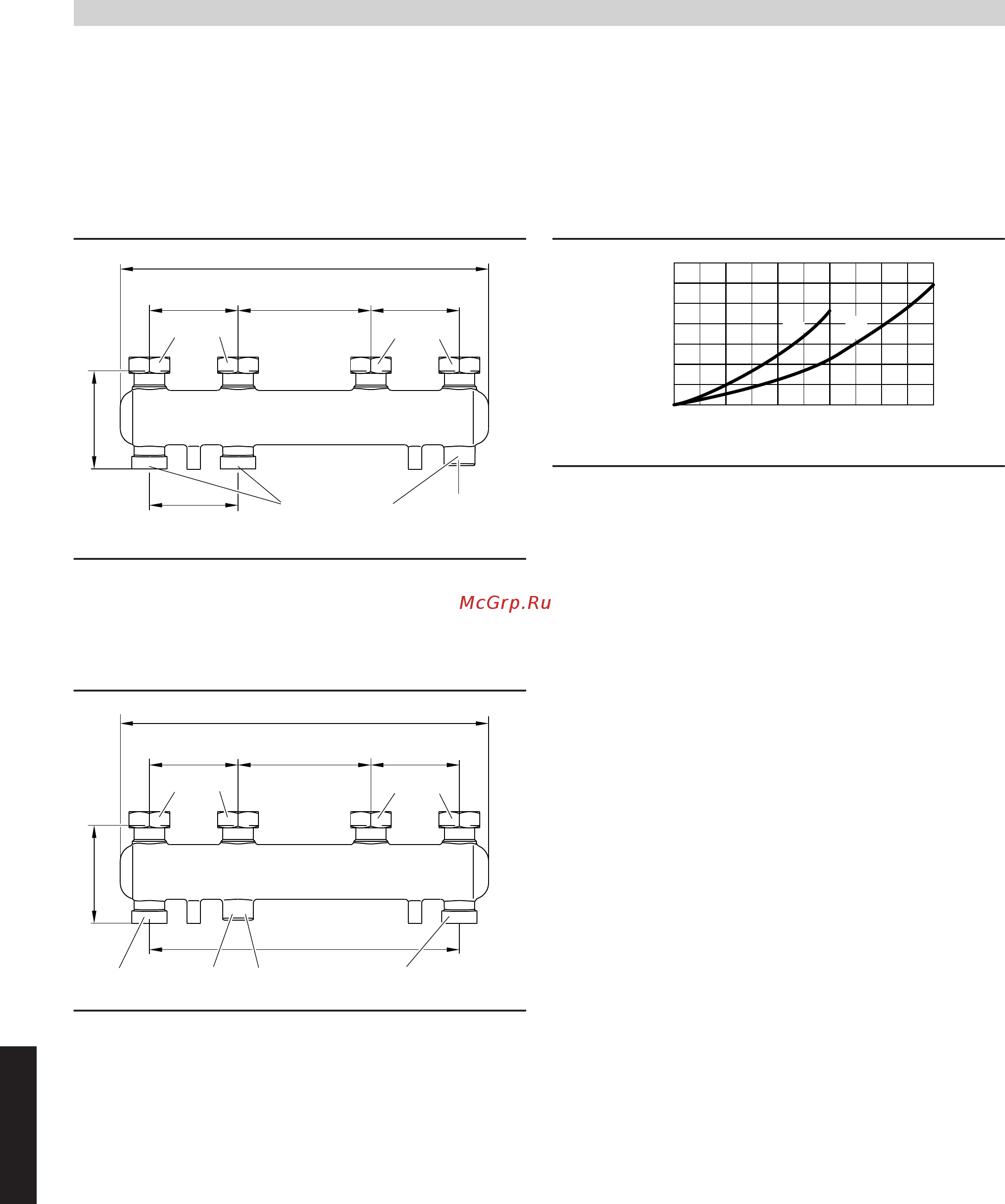

![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [68/124] Продолжение](/views2/1474165/page68/bg44.png)
Распределительный коллектор
С теплоизоляцией
Монтаж на стене с заказываемым отдельно настенным крепле-
нием.
Соединение между водогрейным котлом и распределительным
коллектором должно быть выполнено заказчиком.
Для 2 насосных групп Divicon
№ заказа 7460 638 для Divicon R ¾ и R 1
HV HR HV HR
120
495
HV HR
120
135
120
A
180
G 1½ Rp ¾
G 1½ G 1½
A
Возможность подключения расширительного бака
HV Подающая магистраль отопительного контура
HR Обратная магистраль отопительного контура
№ заказа 7466 337 для Divicon R 1¼
HV HR HV HR
120
495
HV HR
420
183
120
A
180
G 2
Rp ¾
G 2
G 1½ G 1½
A
Возможность подключения расширительного бака
HV Подающая магистраль отопительного контура
HR Обратная магистраль отопительного контура
Гидродинамическое сопротивление
0
0 0,5 1 1,5 2
Объемный расход, м³/ч
1
2
3
2,5
кПа
A B
0
10
20
30
Гидродинамическое
сопротивление
мбар
A
Распределительный коллектор для Divicon R ¾ и R 1
B
Распределительный коллектор для Divicon R 1¼
Указание
Характеристические кривые всегда относятся только к одной
паре патрубков (HV/HR).
Принадлежности для монтажа
(продолжение)
68
VIESMANN
Напольные водогрейные котлы
7
5829 424 RU
