MI 3102H Описание прибора
15
3 Описание прибора
3.1 Лицевая панель
3
4
5
6
7
1
2

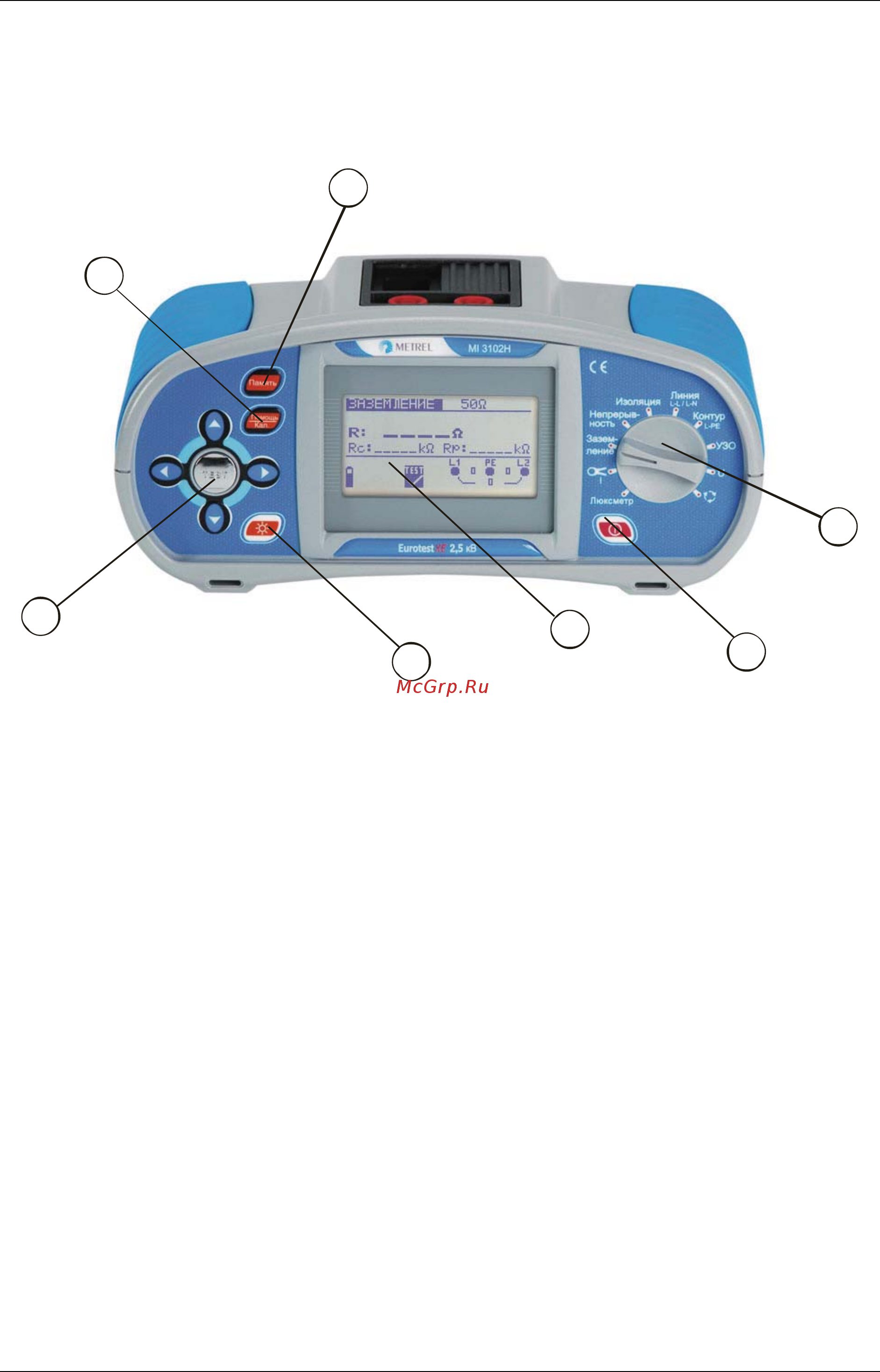

Рисунок. 3.1: Лицевая панель
Условные обозначения:
1........Кнопка ВКЛ \ ВЫКЛ для включения и выключения прибора.
Прибор автоматически выключается, спустя 10 минут после последнего
нажатия любой кнопки или вращения переключателя функций.
2........Переключатель функций.
3........ Кнопка Память для доступа к операциям с памятью.
4……. Кнопка Помощь/Кал. для доступа к меню помощи. Функция калибровки
позволяет компенсировать сопротивления измерительных проводов при
проверке непрерывности защитных проводников.
5........Вспомогательная клавиатура с курсорами и кнопкой TEST.
Кнопка TEST также выполняет функцию датчика касания при проверке
вывода РЕ.
6…….Кнопка ПОДСВЕТКИ и КОНТРАСТА для регулирования уровня подсветки
и контраста.
Высокий уровень подсветки автоматически выключается через 20 секунд
после последнего нажатия любой кнопки или вращения переключателя
функций, для того чтобы продлить срок службы батарей.
7........Матричный дисплей с разрешением 128×64 точек с подсветкой.
