MI 3102H Измерения
49
5.3.9 Автоматическое испытание УЗО
Целью проведения автоиспытания УЗО является полное испытание УЗО и
измерение всех надлежащих параметров (напряжение прикосновения,
сопротивление контура и время срабатывания) при различных значениях
дифференциального тока в ходе одной автоматической процедуры.
Если во время автоиспытания выявлен один из параметров, выходящий за
допустимые пределы, то для дальнейшей проверки следует использовать
индивидуальные функции проверки УЗО.
Примечания:
Измерение напряжения прикосновения в предварительном испытании, как
правило, не приводит к срабатыванию УЗО. Однако срабатывание УЗО
может произойти вследствие протекания тока утечки по РЕ-проводнику или
в случае наличия емкостного соединения между фазным и защитным
проводниками
.
Автоматическое испытание УЗО (функция УЗО AUTO) прекратится в
случае, если время срабатывания превысит допустимое значение.
Порядок проведения автоиспытания УЗО
Шаг 1 С помощью переключателя функций выберите функцию УЗО.
Используя кнопки ¿/À, выберите функцию Автоиспытание УЗО
(AUTO). На дисплее отобразится следующее меню:

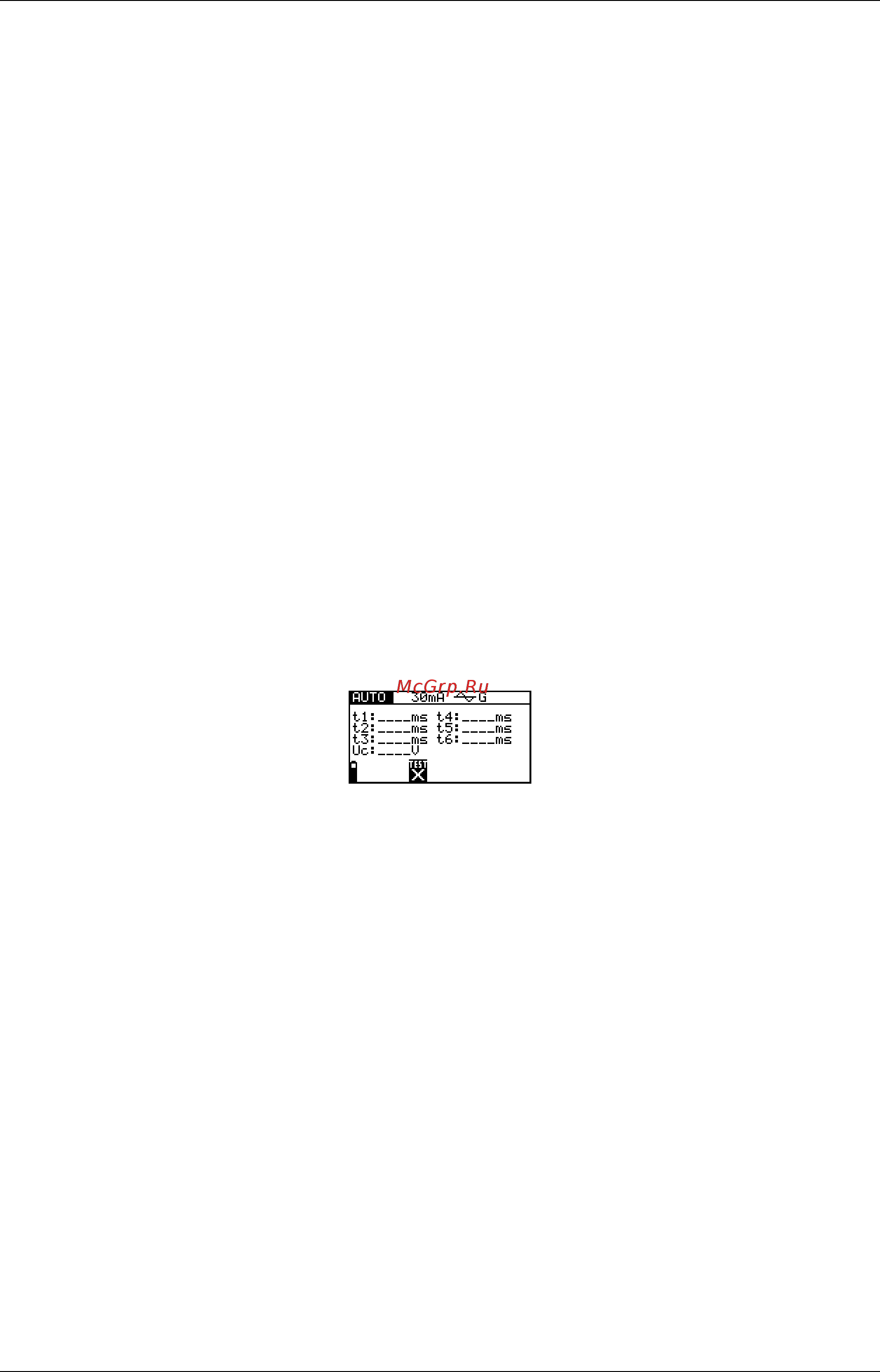

Рисунок 5.25
: Меню автоиспытания УЗО
Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.
Шаг 2 Установите значения следующих параметров:
Номинальный дифференциальный ток срабатывания,
Тип УЗО.
Шаг 3 Для проведения автоиспытания УЗО подключите прибор к
исследуемому объекту в соответствии со схемой соединений,
приведенной на рисунке 5.19 (см. пункт 5.3.6 Напряжение
прикосновения
).
Шаг 4 Перед началом измерений проверьте отображаемые предупреждения и
оперативное напряжение / выходной монитор! Если измерение
разрешено, нажмите кнопку TEST для начала испытания.
Автоиспытание проходит в следующей последовательности:
