MI 3102H Измерения
66
5.9 Измерение истинной среднеквадратической
величины силы тока
Данная функция обеспечивает измерение истинной среднеквадратической
величины (ИСКВ) силы тока в широком диапазоне от 0,5 мА до 20 А с помощью
опциональных токовых клещей (A 1018), производимых фирмой METREL.
Для получения дополнительной информации относительно измерения истинной
среднеквадратической величины силы тока обратитесь к учебнику Metrel «Guide
for testing and verification of low voltage installations»
.
Порядок проведения измерения тока
Шаг 1 С помощью переключателя функций выберите функцию Ток (I). На
дисплее отобразится следующее меню:

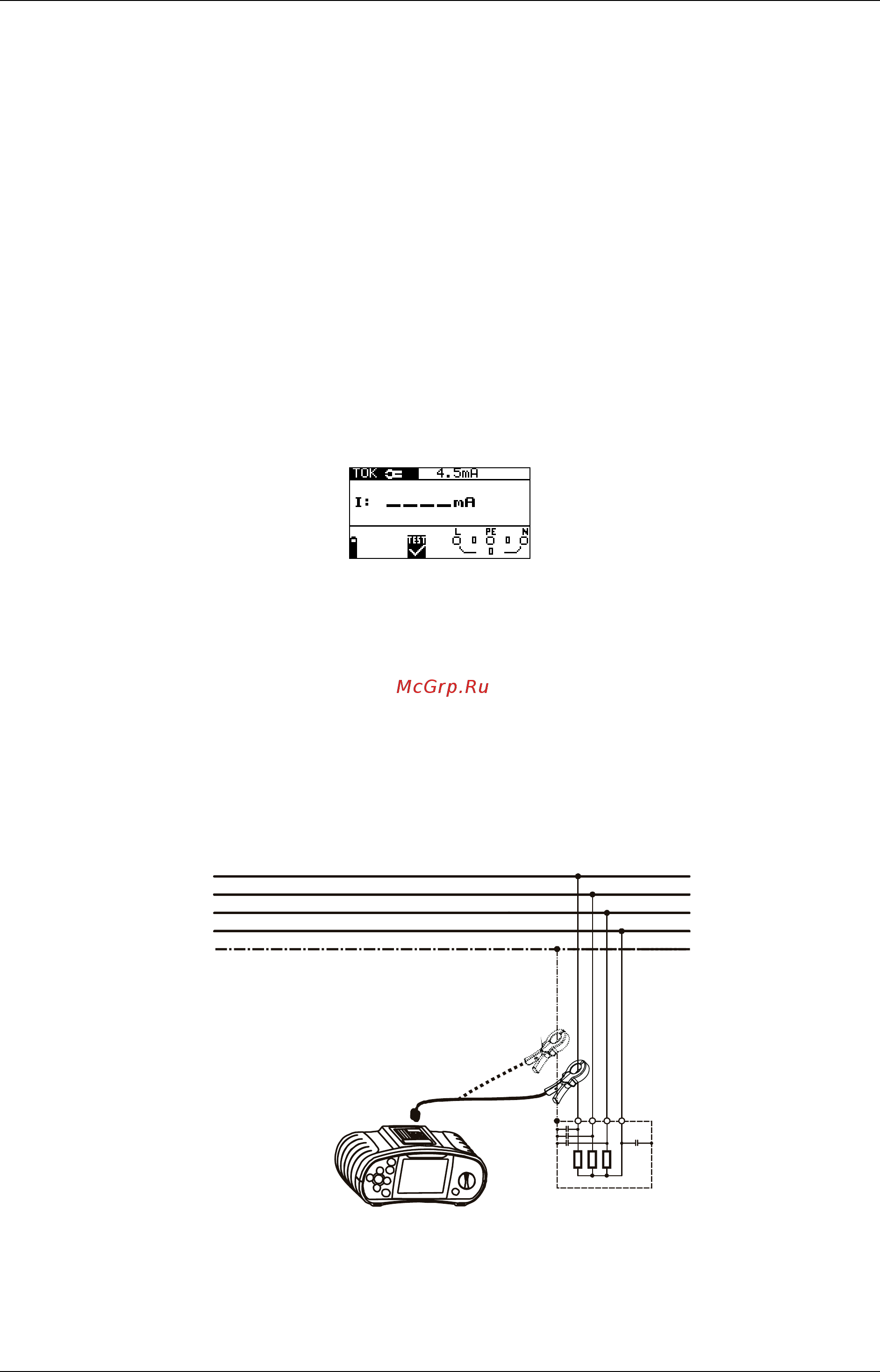

Рисунок 5.49: Меню измерения ИСКВ тока
Подключите токовые клещи к разъему для токовых клещей на приборе.
Шаг 2 Установите следующий параметр измерения:
Максимально допустимое значение тока.
Шаг 3 Для измерения ИСКВ тока подключите прибор к испытываемому объекту
согласно схеме соединений, приведенной на рисунке 5.50. При
необходимости воспользуйтесь меню помощи.
L1
L2
L3
N
PE
Опция А 1018
cc
I
L
I
Рисунок 5.50: Схема подключения
Шаг 4 Перед началом измерения проверьте отображаемые на дисплее
предупреждения и оперативное напряжение / выходной монитор. Если
