MI 3102H Измерения
70
L1
N
PE
Перепутаны
фазныйизащитный
проводники
!
КРАЙНЕ
ОПАСНАЯ
СИТУАЦИЯ
!

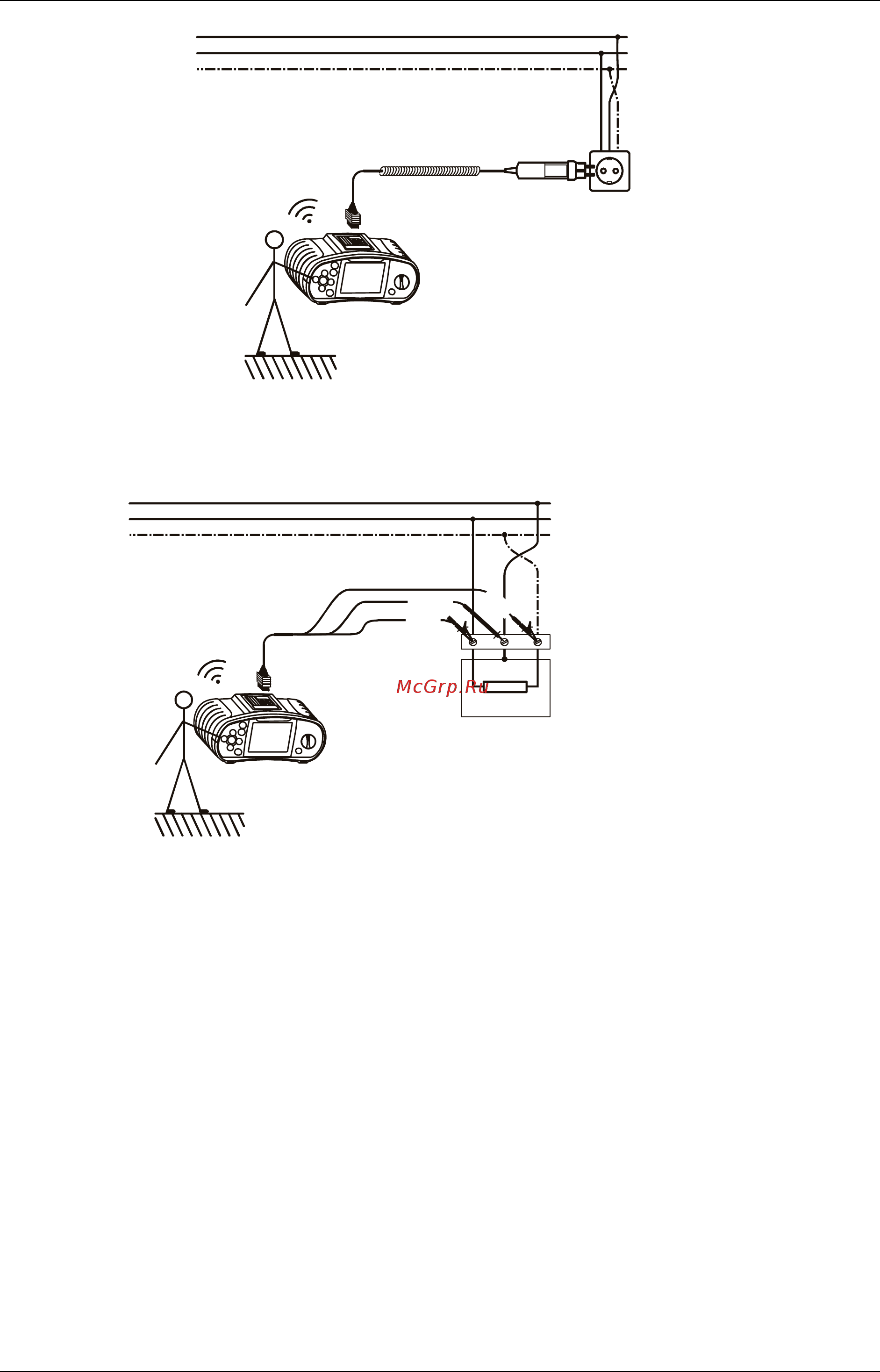

Рисунок 5.55: Подключение кабеля с вилкой к сетевой розетке с
перепутанными L и PE проводниками
L1
N
Перепутаны
фазный и защитный
проводники
!
КРАЙНЕ
ОПАСНАЯ
СИТУАЦИЯ
!
PE
LPEN
L
/
L
1
N
/
L
2
P
E
/
L
3
Рисунок 5.56: Подключение 3-проводного измерительного кабеля к выводам
подключения нагрузки с перепутанными L и PE проводниками
Шаг 3 Нажмите и удерживайте измерительный датчик касания РЕ (кнопка
TEST) в течение нескольких секунд. В случае если вывод РЕ подключен
к фазному напряжению, на дисплее отобразится предупреждающее
сообщение и раздастся звуковой сигнал.
Предупреждение:
При обнаружении фазного напряжения на выводе РЕ немедленно
прекратите все измерения и устраните неисправность, прежде чем
продолжать работу!
