MI 3102H Работа с прибором
22
fri
Частота выходит за пределы диапазона.

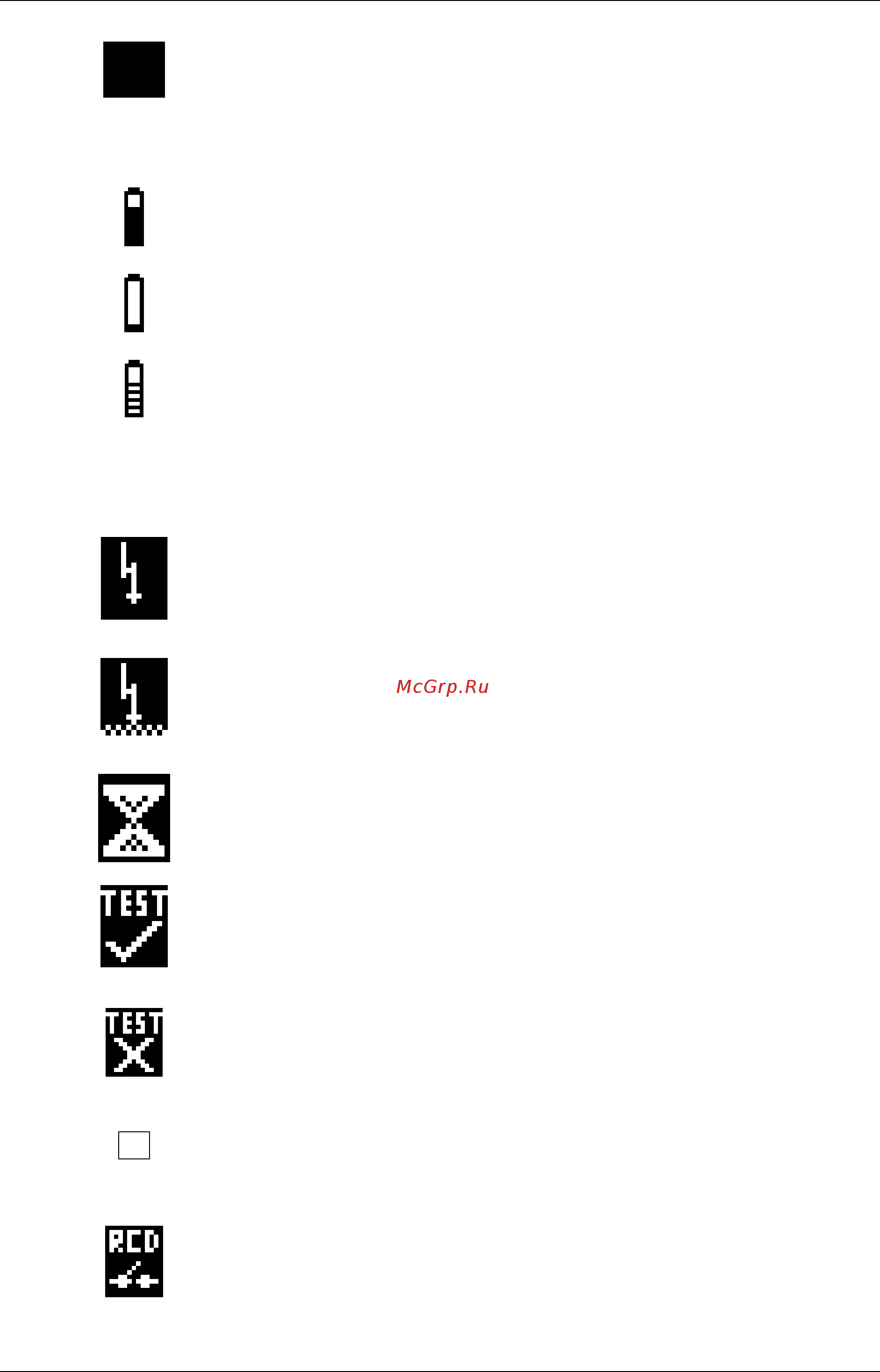

4.1.2 Поле сообщений – состояние батареи
Индикация уровня заряда батарей.
Низкий уровень заряда батарей. Пакет батарей имеет
слишком слабый заряд, для того чтобы обеспечить
правильный результат. Замените батареи!
Идет процесс зарядки (если адаптер электропитания
подключен).
4.1.3 Поле сообщений – предупреждения / сообщения, связанные
с текущими измерениями
Предупреждение! На измерительных выводах
присутствует опасное напряжение!
Предупреждение! На выводе РЕ присутствует
фазное напряжение! Немедленно прекратите все
измерения и устраните неисправность, прежде чем
продолжить работу!
Идет процесс измерения. Принимайте во внимание
все отображаемые предупреждения!
Измерение может быть выполнено после нажатия
кнопки TEST. Принимайте во внимание все
отображаемые предупреждения после начала
измерения!
Запрещено проведение измерения! Принимайте во
внимание все отображаемые предупреждения и
проверьте оперативное напряжение / выходной
монитор!
Co
Сопротивление измерительных проводов в режиме
проверки непрерывности защитных проводников
скомпенсировано.
Во время измерения сработало УЗО. Предел
срабатывания УЗО мог быть превышен вследствие
наличия тока утечки, текущему к РЕ-проводнику, или
из-за наличия емкостной связи между проводниками
L и PE.
