MI 3102H Измерения
36
Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.
Шаг 2 Установите следующее предельное значение:
Максимальное предельное значение сопротивления.
Шаг 3 Прежде чем проводить испытание непрерывности, необходимо провести
компенсацию сопротивления измерительных проводов следующим
образом:
1. Накоротко замкните измерительные провода, как показано на рисунке
5.9.
N
/
L
2
L
/
L
1
L
/
L
1
P
E
/
L
3
N
/
L
2
P
E
/
L
3
у
длинительный провод

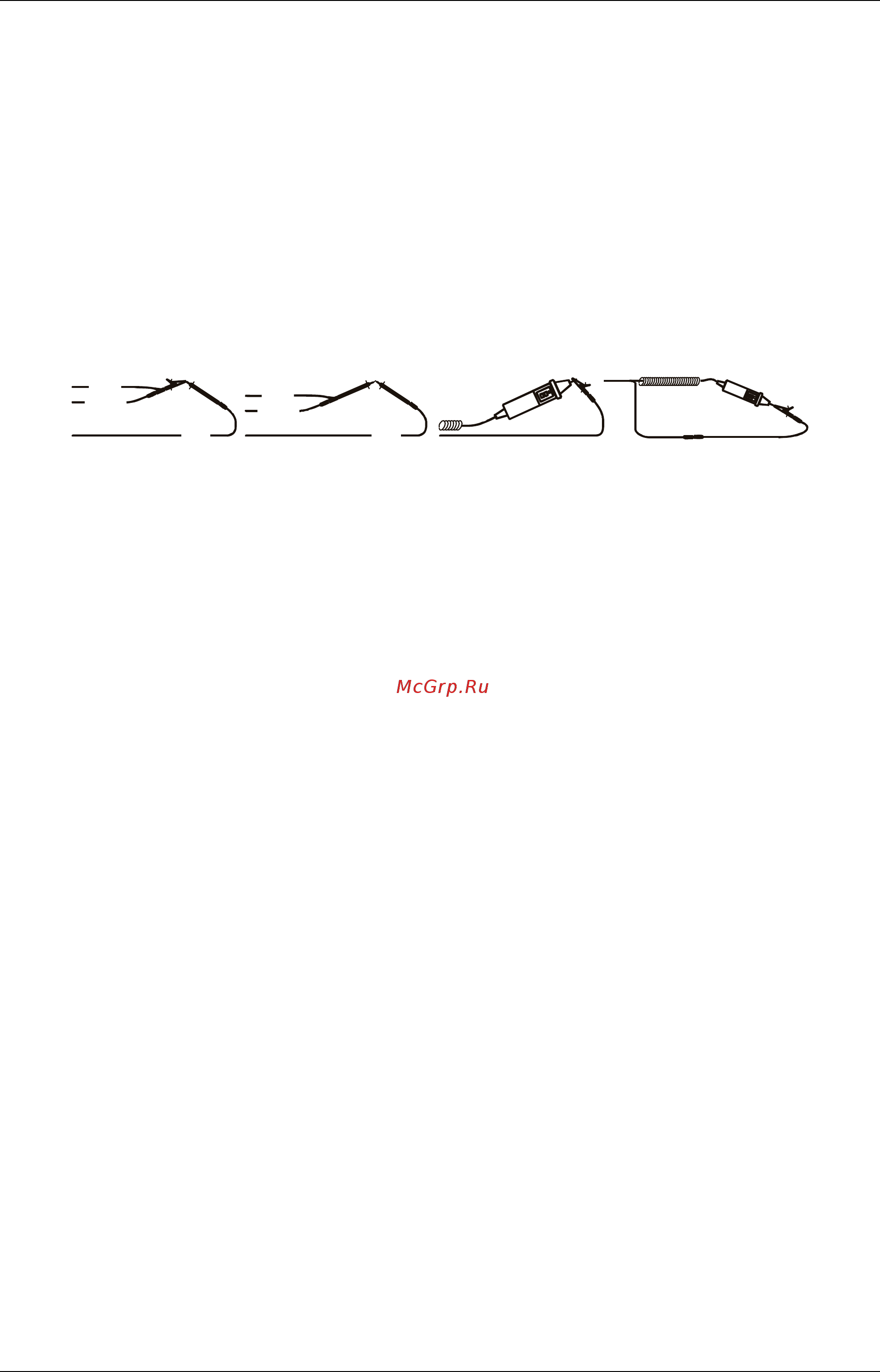

Рисунок 5.9: Замкнутые измерительные провода
2. Нажмите кнопку TEST для проведения обычного измерения.
Результат должен быть близок к 0,00 Ом.
3. Нажмите кнопку Кал. После завершения компенсации сопротивления
проводов на дисплее отобразится индикатор компенсации.
4. Для отмены компенсации сопротивления проводов выполните
описанную в данном шаге процедуру с разомкнутыми
измерительными проводами. После отмены компенсации индикатор
компенсации исчезает.
Компенсация, выполненная в данной функции, также действительна для
функции проверки непрерывности при токе 7 мА.
Шаг 4 Подключите измерительные провода к испытываемому объекту. Для
проведения данного измерения подключите провода в соответствии со
схемами соединений, приведенными на рисунках 5.10 и 5.11. При
необходимости воспользуйтесь меню помощи.
