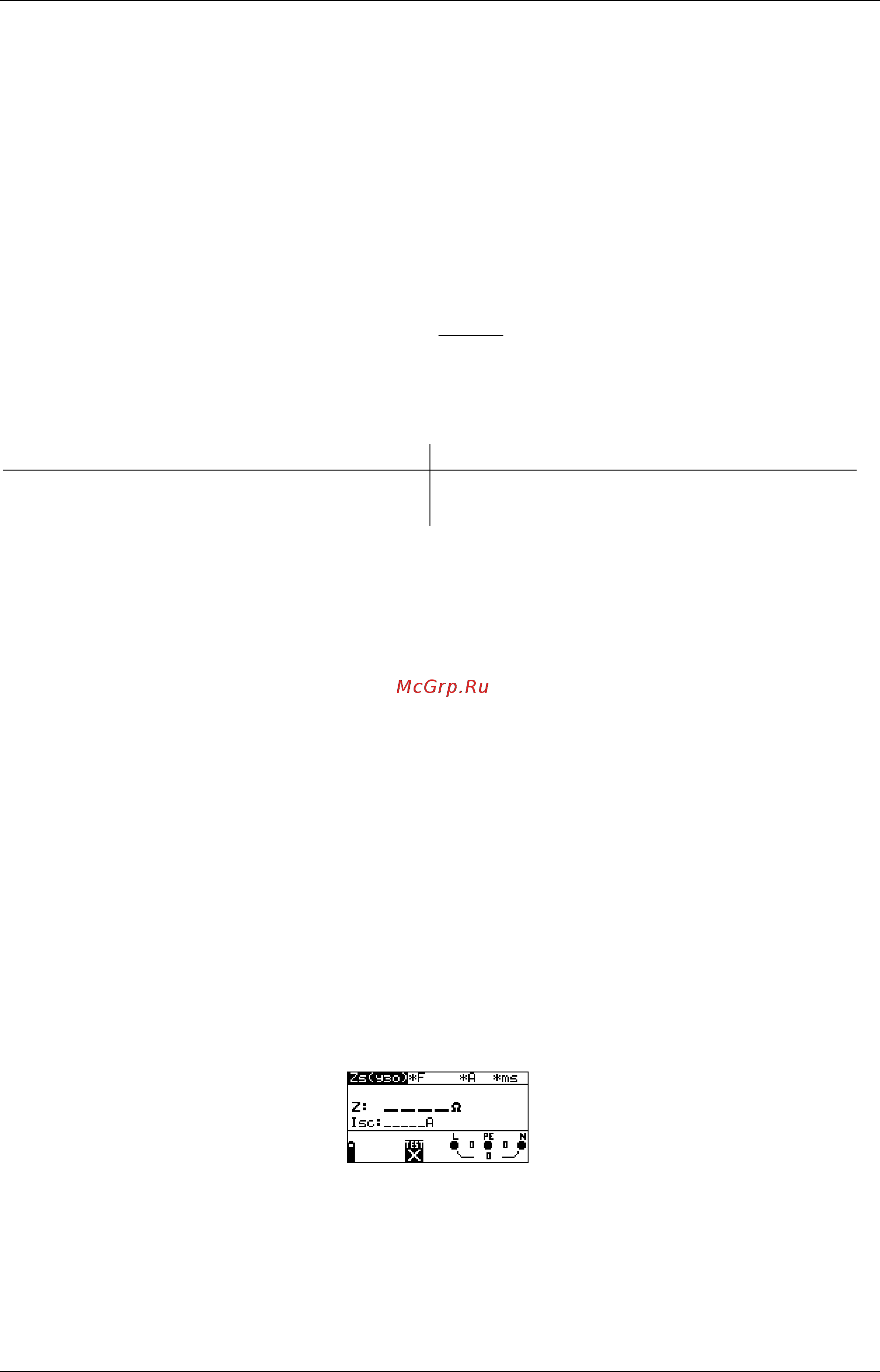

![Metrel mi 3102h [56/100] Функция блокировки срабатывания узо](/img/pdf.png)
Metrel mi 3102h [56/100] Функция блокировки срабатывания узо
![Metrel mi 3102h [56/100] Функция блокировки срабатывания узо](/views2/1491393/page56/bg38.png)
MI 3102H Измерения
56
5.4.2 Функция блокировки срабатывания УЗО
В данной подфункции Zs(узо) измерение полного сопротивления контура не
вызывает срабатывания УЗО, благодаря низкому измерительному току. Данная
подфункция также может применяться для измерения полного сопротивления
контура в электроустановках, оснащенных УЗО с номинальным током
срабатывания 10 мA.
Предполагаемый ток короткого замыкания рассчитывается на основе измеренного
сопротивления следующим образом:
PEL
N
PFC
Z
kU
I
−
×
=
где
Номинальное входное напряжение U
N
Диапазон напряжения
115 В
(100 В
≤ U
L-PE
< 160 В)
230 В
(160 В ≤ U
L-PE
≤ 264 В)
k – масштабный коэффициент предполагаемого тока к.з.,
Z
L-PЕ
– полное сопротивление контура.
Вследствие того, что в разных странах значения масштабного коэффициента
предполагаемого тока короткого замыкания различаются, пользователь сам
может установить значение коэффициента в меню Настройки (См. пункт 4.5.1
Регулирование масштабного коэффициента предполагаемого тока короткого
замыкания).
Для получения дополнительной информации, касающейся измерения полного
сопротивления контура, обратитесь к учебнику фирмы Metrel «Guide for testing and
verification of low voltage installations»
.
Порядок проведения измерения полного сопротивления контура в функции
блокировки срабатывания УЗО
Шаг 1 С помощью переключателя функций выберите функцию Контур.
Используя кнопки ¿/À, выберите подфункцию блокировки
срабатывания УЗО Zs(узо). На дисплее отобразится следующее меню:
Рисунок 5.35: Меню функции блокировки срабатывания УЗО
Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.
