MI 3102H Передача данных посредством RS232 / USB
79
7 Передача данных на ПК посредством
интерфейсов RS232 / USB
EurotestXE 2,5 кВ оснащен портами связи RS232 и USB. Сохраненные результаты
измерений могут быть переданы на ПК для дальнейшей обработки.
1
1
3
5
2
4
6

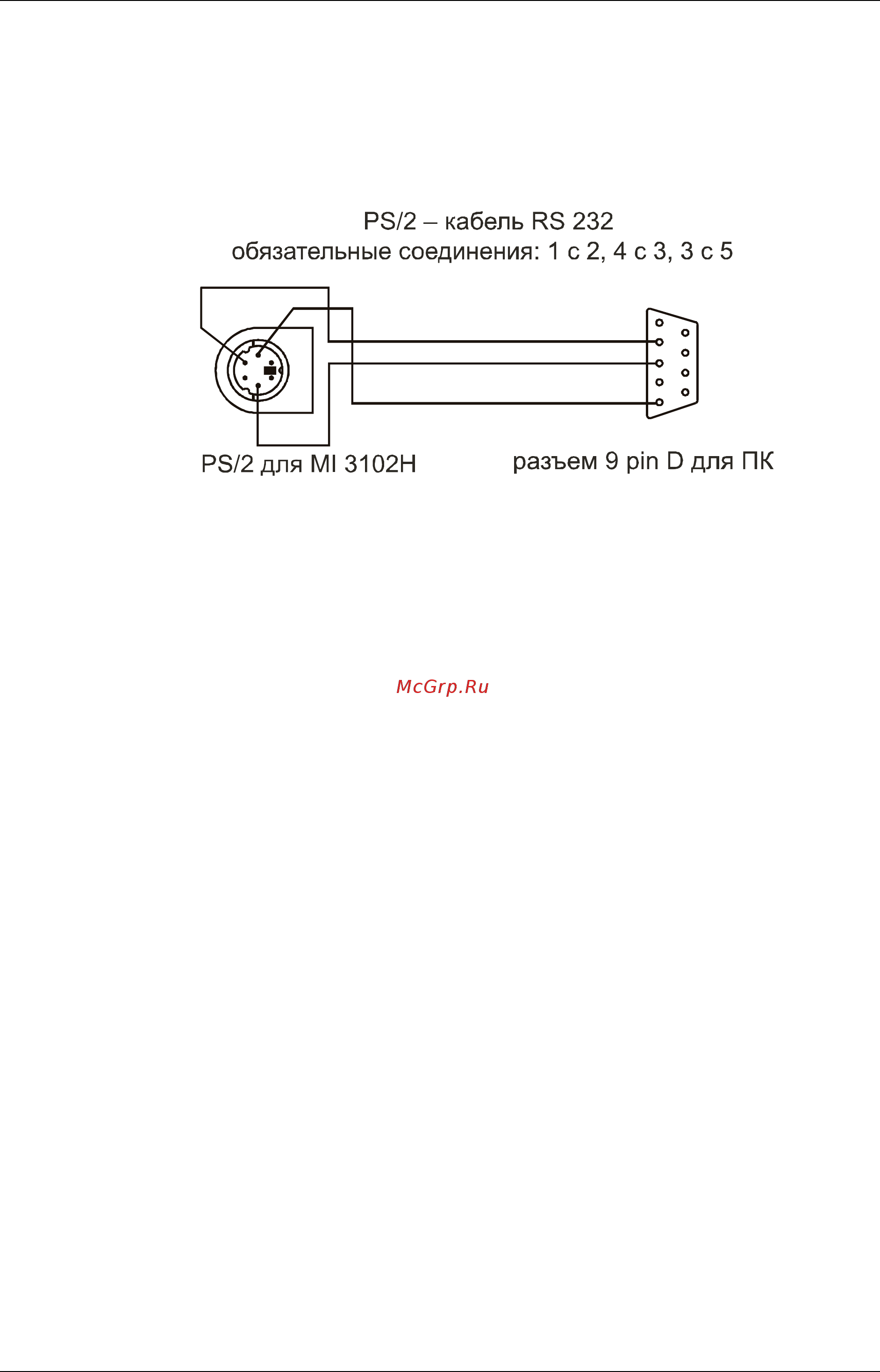

Рисунок 7.1: Разъем интерфейса для передачи данных посредством порта
связи.
7.1 Программное обеспечение EuroLink PRO
Программное обеспечение EuroLink PRO позволяет выполнять следующие
операции:
Передача данных,
Создание простого отчета измерений,
Экспорт результатов измерений в текстовый файл, который может быть
преобразован в электронную таблицу.
Программное обеспечение EuroLink PRO совместимо с операционными
системами Windows 2000, Windows XP, Windows Vista и Windows 7.
Порядок передачи сохраненных результатов на ПК
Шаг 1 Подключите прибор EurotestXE 2,5 кВ к ПК, используя кабель RS 232 или
кабель USB. Убедитесь, что выбран правильный порт связи. Обратитесь к
пункту 4.5.3 Выбор порта связи.
Шаг 2 Запустите программное обеспечение EuroLink PRO.
Шаг 3 Выберите иконку Загрузить данные из прибора или опцию Прибор /
Загрузить в меню. Система начнет загружать сохраненные в приборе
результаты в ПК. После того, как результаты загружены, отображается
следующая структура памяти.
