MI 3102H Измерения
39

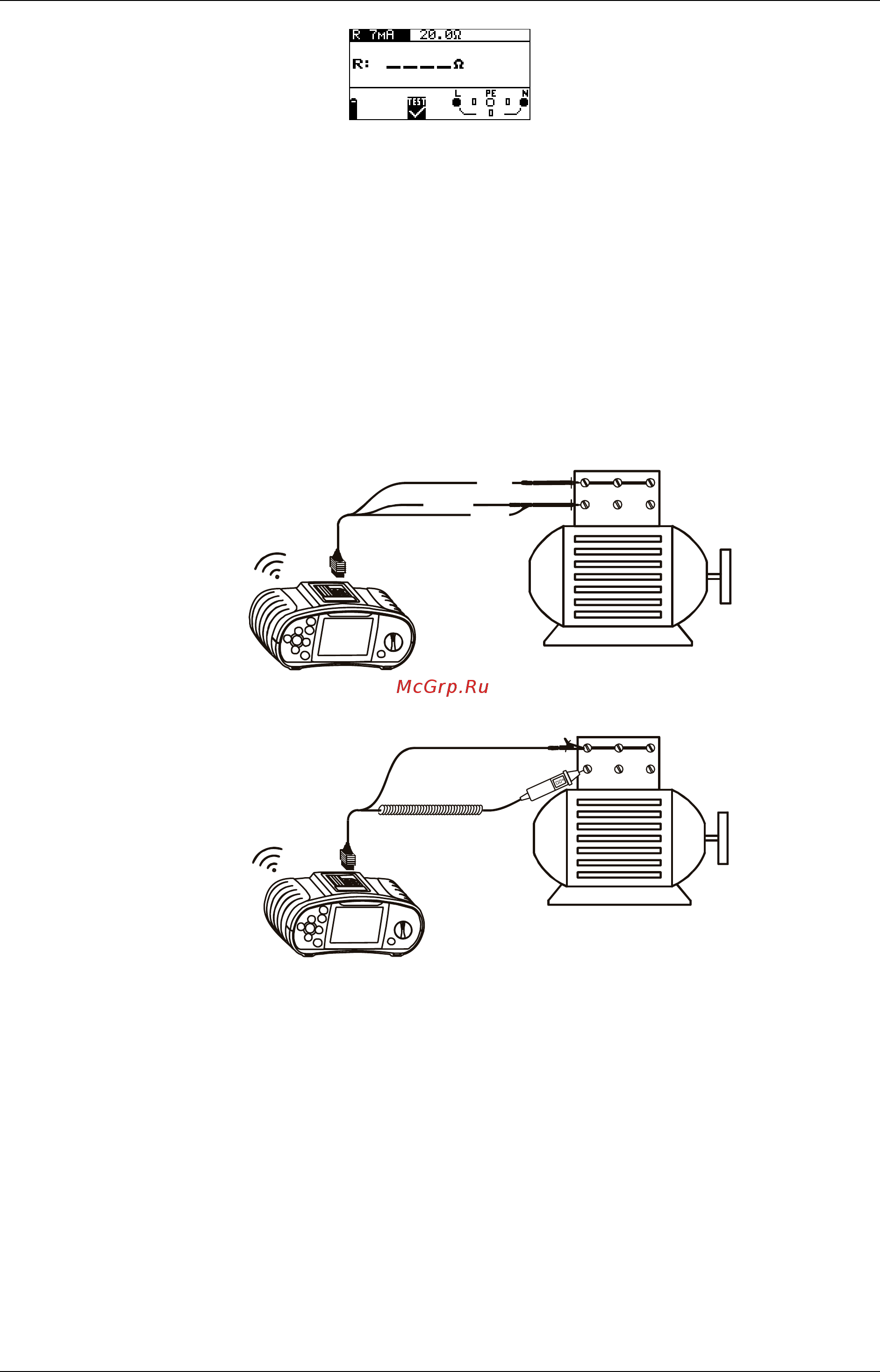

Рисунок 5.13: Меню функции проверки непрерывности при токе 7 мА.
Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.
Шаг 2 Установите следующее предельное значение:
Максимальное предельное значение сопротивления.
Шаг 3 Подключите измерительные провода к испытываемому объекту. Для
проведения данного измерения подключите провода в соответствии со
схемами соединений, приведенными на рисунках 5.14 и 5.15. При
необходимости воспользуйтесь меню помощи.
Ry
S
z
T
x
N
/
L
2
P
E
/
L
3
L
/
L
1
Рисунок 5.14: Подключение 3-проводного измерительного кабеля
Ry
S
z
T
x
Рисунок 5.15: Подключение щупа «commander» с наконечником
Шаг 4 Перед началом измерений проверьте отображаемые предупреждения и
оперативное напряжение / выходной монитор! Если измерение
разрешено, нажмите кнопку TEST для начала измерения. Во время
выполнения измерения на дисплее отображается результат измерения и
оценка результата измерения в виде «Соответствует / не соответствует»
(если применяется).
Для того чтобы прервать измерение, можно в любой момент повторно
нажать кнопку TEST. На дисплее отобразится последнее измеренное
значение и оценка измерения в виде «Соответствует / не соответствует»
(если применяется).
