MI 3102H Измерения
60
измерение разрешено, нажмите кнопку TEST. После завершения
измерения на дисплее отображаются результаты измерений и оценка
результата в виде «Соответствует / не соответствует» (если
применяется).

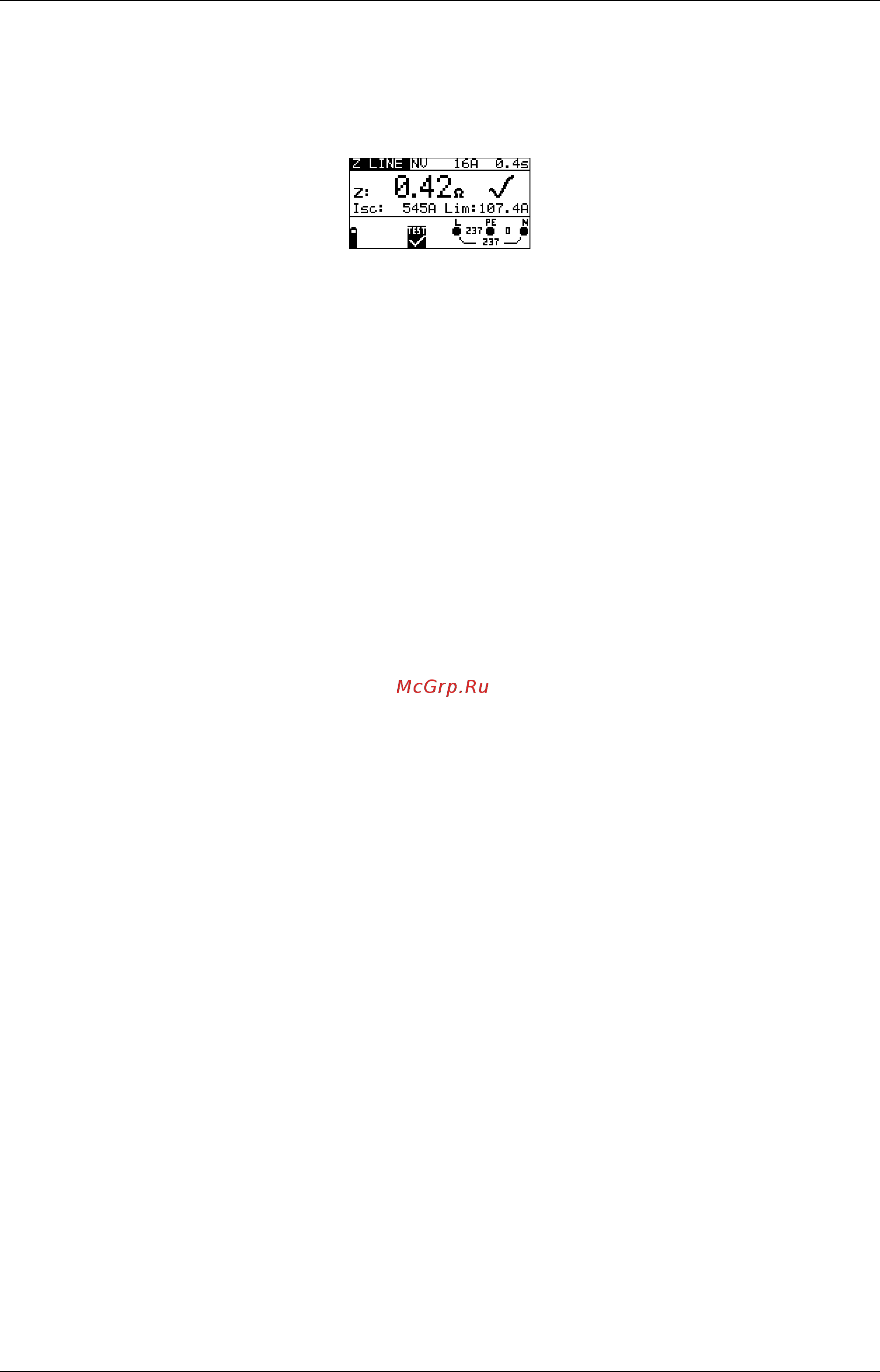

Рисунок 5.39: Пример результатов измерения полного
сопротивления линии
Отображаемые результаты:
Z .............Полное сопротивление линии,
I
SC
...........Предполагаемый ток короткого замыкания,
Lim .........Минимальный предел предполагаемого тока короткого
замыкания (если применяется).
Сохраните отображенные результаты с целью дальнейшего
документирования. Обратитесь к главе 6.1. Сохранение результатов.
Классификация результатов измерения полного сопротивления линии при
сохранении
При сохранении, после нажатия кнопки Память, доступны шесть подфункций Z
LINE:
Z LINE L1/N,
Z LINE L2/N,
Z LINE L3/N,
Z LINE L1/L2,
Z LINE L1/L3,
Z LINE L2/L3.
Процедура измерения полного сопротивления линии протекает одинаково, в
независимости от того, какая подфункция выбрана. Однако важно выбирать
соответствующую подфункцию, чтобы в дальнейшем правильно
классифицировать результаты измерений для их корректного занесения в
протоколы измерений.
Примечания:
Минимальный предел тока короткого замыкания зависит от типа
предохранителя, номинального тока и времени срабатывания
предохранителя, а также от масштабного коэффициента I
PSC
.
Указанная погрешность измеренных параметров действительна только
тогда, когда сетевое напряжение стабильно во время измерений.
