MI 3102H Измерения
44
Шаг 4 Перед началом измерений проверьте отображаемые предупреждения и
оперативное напряжение / выходной монитор! Если измерение
разрешено, нажмите кнопку TEST для начала измерения. После
выполнения измерения на дисплее отобразится результат измерения и
оценка результата измерения в виде «Соответствует / не соответствует»
(если применяется).

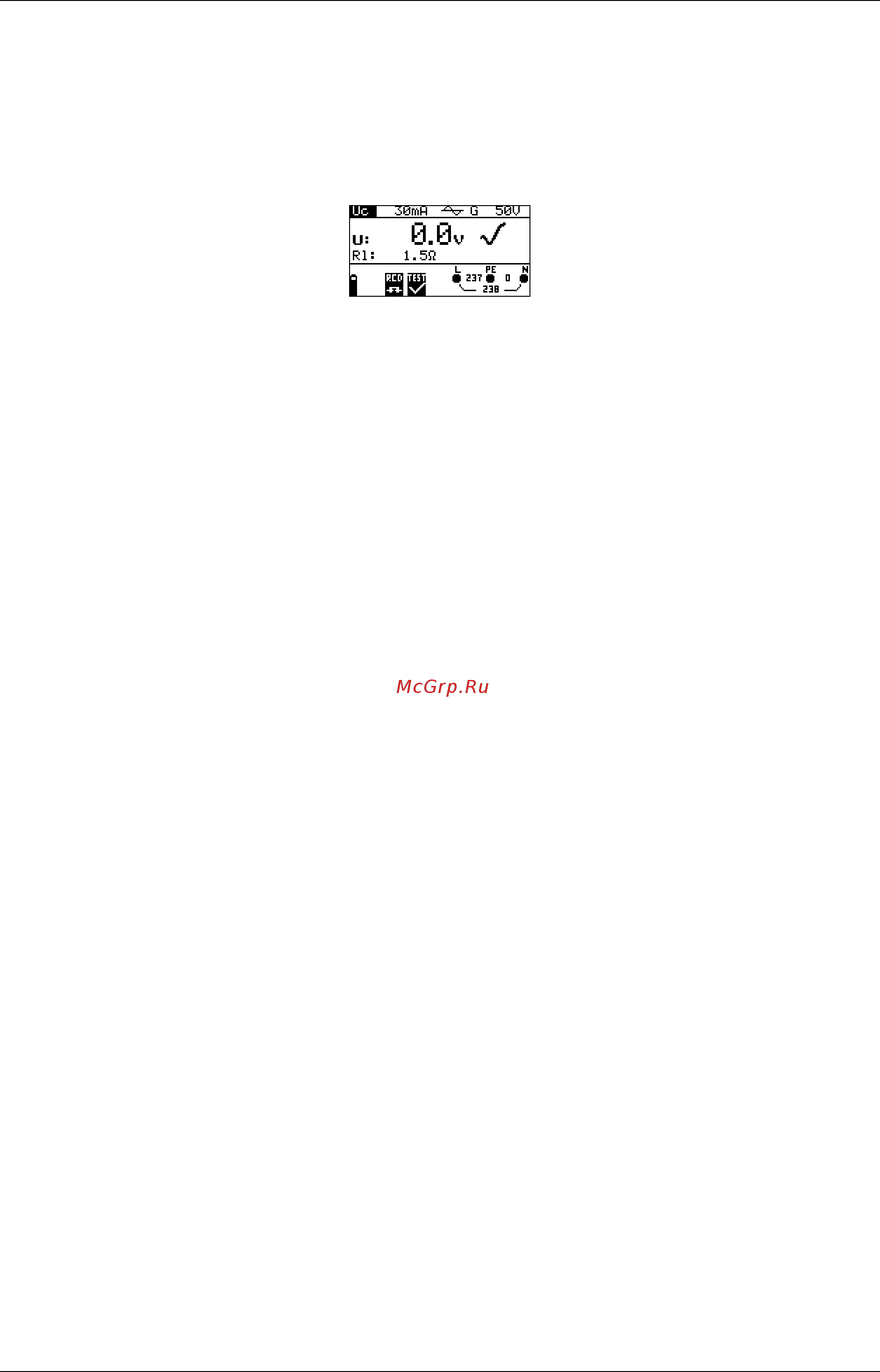

Рисунок 5.20
: Пример результатов измерения напряжения прикосновения
Отображаемые результаты:
U.............Напряжение прикосновения.
R
L
...........Сопротивление контура.
Сохраните отображенные результаты с целью дальнейшего
документирования. Обратитесь к главе 6.1. Сохранение результатов.
Классификация результатов измерения напряжения прикосновения Uc при
сохранении
При сохранении, после нажатия кнопки Память, доступны три подфункции Uc:
Uc L1/PE,
Uc L2/PE,
Uc L3/PE.
Процедура измерения напряжения прикосновения протекает одинаково, в
независимости от того, какая подфункция выбрана. Однако важно выбирать
соответствующую подфункцию, чтобы в дальнейшем правильно
классифицировать результаты измерений для их корректного занесения в
протоколы измерений.
Примечания:
Значения параметров, установленные в данной подфункции, сохраняются
для остальных подфункций проверки УЗО!
Измерение напряжения прикосновения, как правило, не приводит к
срабатыванию УЗО. Однако срабатывание УЗО может произойти
вследствие протекания тока утечки по РЕ-проводнику или в случае наличия
емкостного соединения между фазным и защитным проводниками.
Измерение сопротивления контура в функции блокировки срабатывания
УЗО (переключатель функций – в позиции КОНТУР) занимает больше
времени, однако результат измерения сопротивления контура имеет более
высокую точность по сравнению с подрезультатом R
L
в подфункции
измерения напряжения прикосновения.
