MI 3102H Работа с прибором
26
4.5 Меню настроек
В меню настроек могут быть выполнены следующие действия:
Регулирование масштабного коэффициента предполагаемого тока
короткого замыкания,
Выбор языка,
Выбор порта связи,
Поддержка использования щупа «commander».
Для входа в меню настроек нажмите кнопку ПОДСВЕТКИ и одновременно
поверните переключатель функций в любом направлении.
Чтобы выйти из меню настроек, повторно поверните переключатель функций.

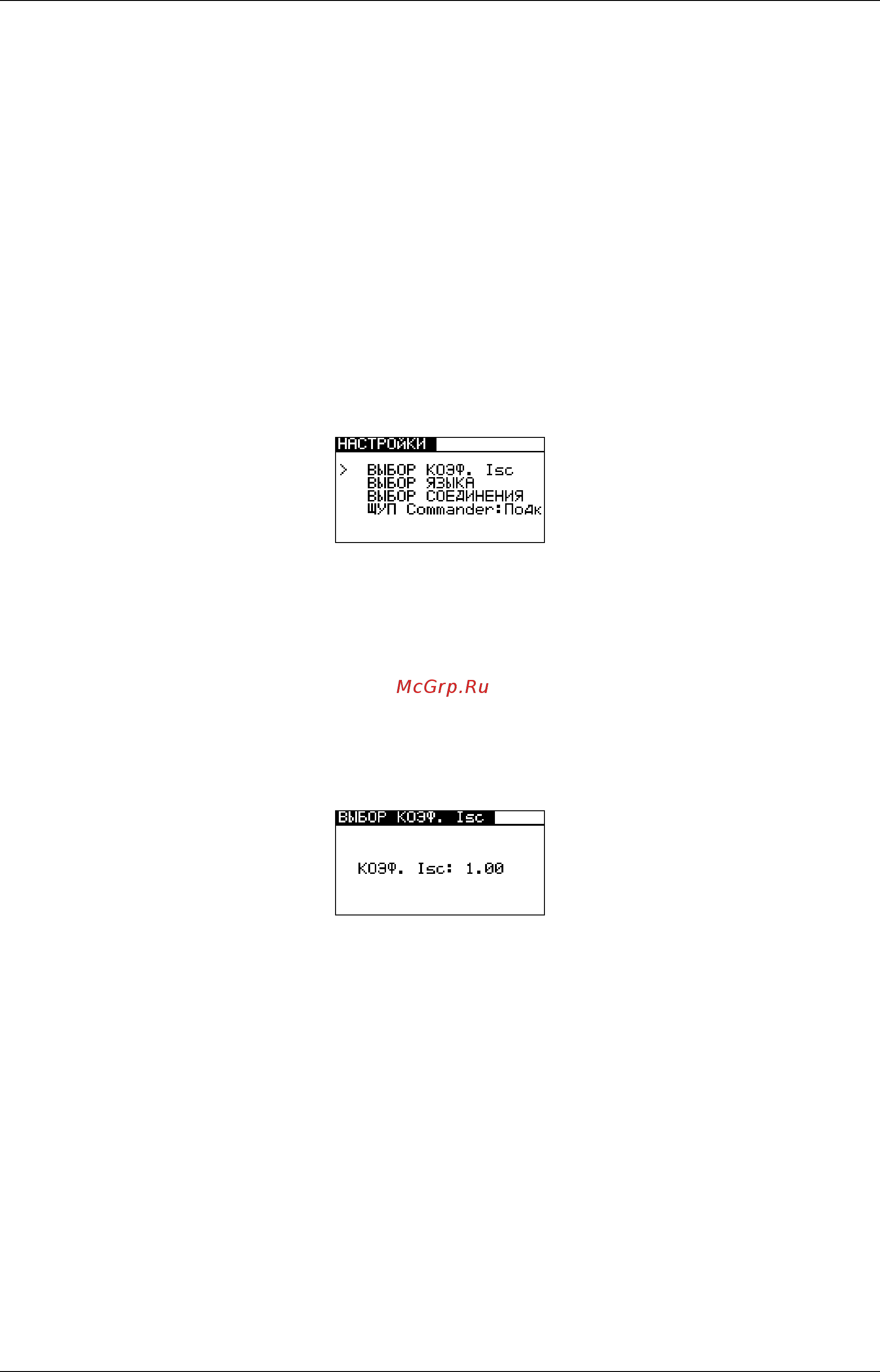

Рисунок 4.4: Меню настроек.
4.5.1 Регулирование масштабного коэффициента
предполагаемого тока короткого замыкания
Выберите строку ВЫБОР КОЭФФИЦИЕНТА I
SC
в меню настроек с помощью
кнопок ¿ и À и нажмите кнопку TEST для входа в меню Выбор коэффициента
I
SC
.
Рисунок 4.5: Меню регулирования масштабного коэффициента
С помощью кнопок ¿ и À отрегулируйте масштабный коэффициент. Нажмите
кнопку TEST для подтверждения новой настройки.
Более детальную информацию о масштабном коэффициенте предполагаемого
тока короткого замыкания Вы можете найти в главах 5.3 и 5.4.
4.5.2 Выбор языка
Выберите строку ВЫБОР ЯЗЫКА в меню настроек с помощью кнопок ¿ и À и
нажмите кнопку TEST для входа в меню Выбор языка.
