MI 3102H Описание прибора
16
3.2 Панель с соединительными разъемами
1
3
2
> 550V
4
5
6

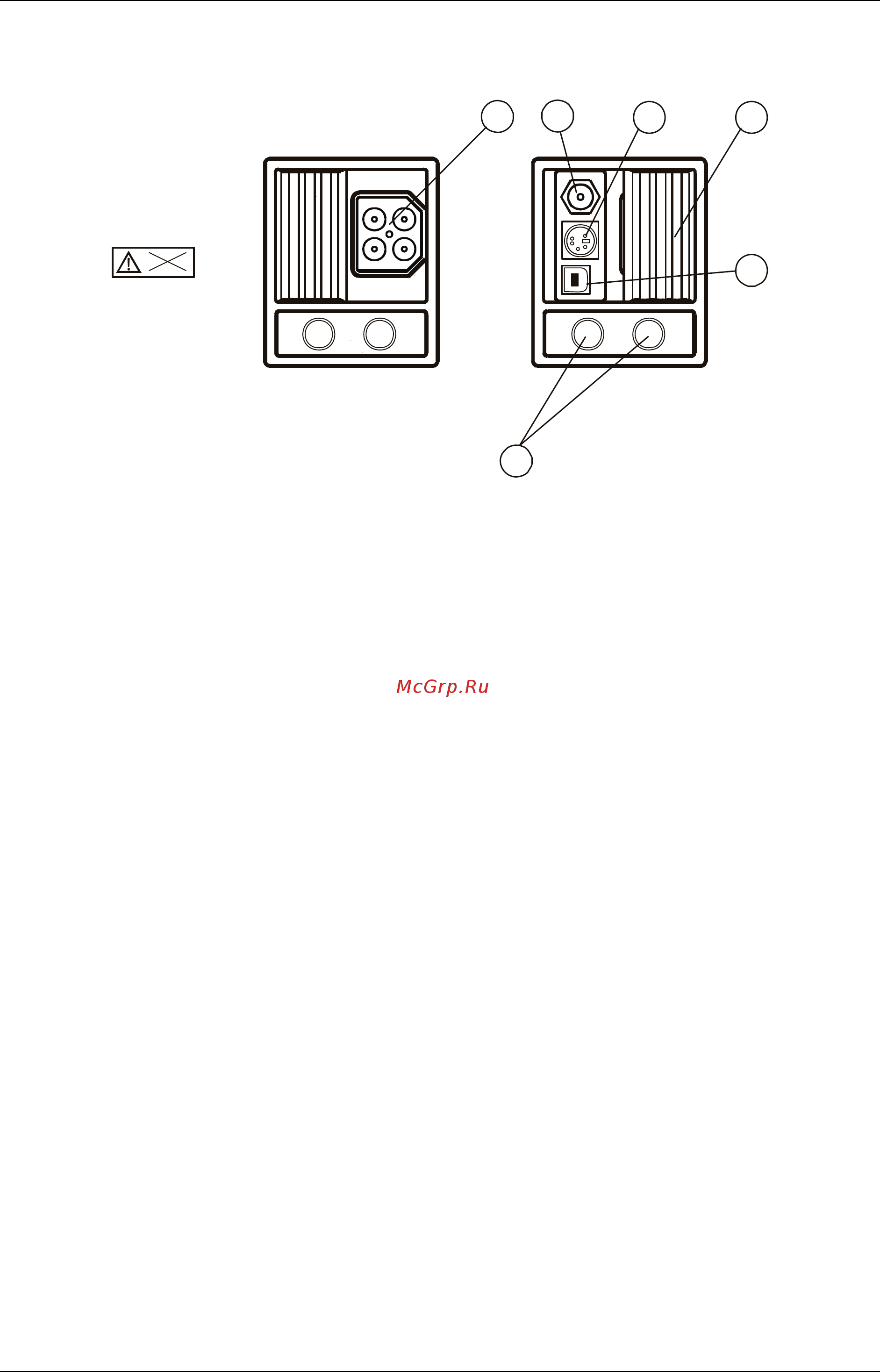

Рисунок 3.2: Панель с разъемами
Условные обозначения:
1........Разъем для измерений.
Предупреждение! Максимально допустимое напряжение между
измерительными выводами и землей – 600 В! Максимально допустимое
напряжение между измерительными выводами – 550 В!
При измерении сопротивления заземления измерительные выводы
используются следующим образом:
L/L1 черный измерительный провод используется для
вспомогательного токового зонда (H).
N/L2 синий измерительный провод используется для заземлителя (E).
PE/L3 зеленый измерительный провод используется для
потенциального зонда (S).
2........Разъем для подключения сетевого адаптера.
3........Разъем для интерфейсного кабеля RS 232 (РС/2)
4........Защитная крышка разъемов.
5........Разъем USB
6........Вход для токовых клещей.
Предупреждение! Не подключайте никакие источники напряжения к
данному входу! Он предназначен только для подключения токовых
клещей с токовых выходом. Максимальный входной ток - 30 мА!
