MI 3102H Работа с результатами
75
o Второй номер отображает суммарное количество измерений,
сохраненных на уровне выбранного электрощита, а также на его
подуровнях (ячейки памяти Предохранитель).
Строка Предохранитель выбирается с помощью кнопок ¿/À. Для
выбора необходимого номера ячейки памяти предохранителя
(трехзначный цифровой код) используйте кнопки ½/¾.
Номер, отображаемый в нижней части дисплея, отображает количество
измерений, сохраненных в ячейке памяти выбранного предохранителя.
Шаг 3 После выбора ячейки памяти нажмите кнопку Память и курсор
переместится вниз на строку №.

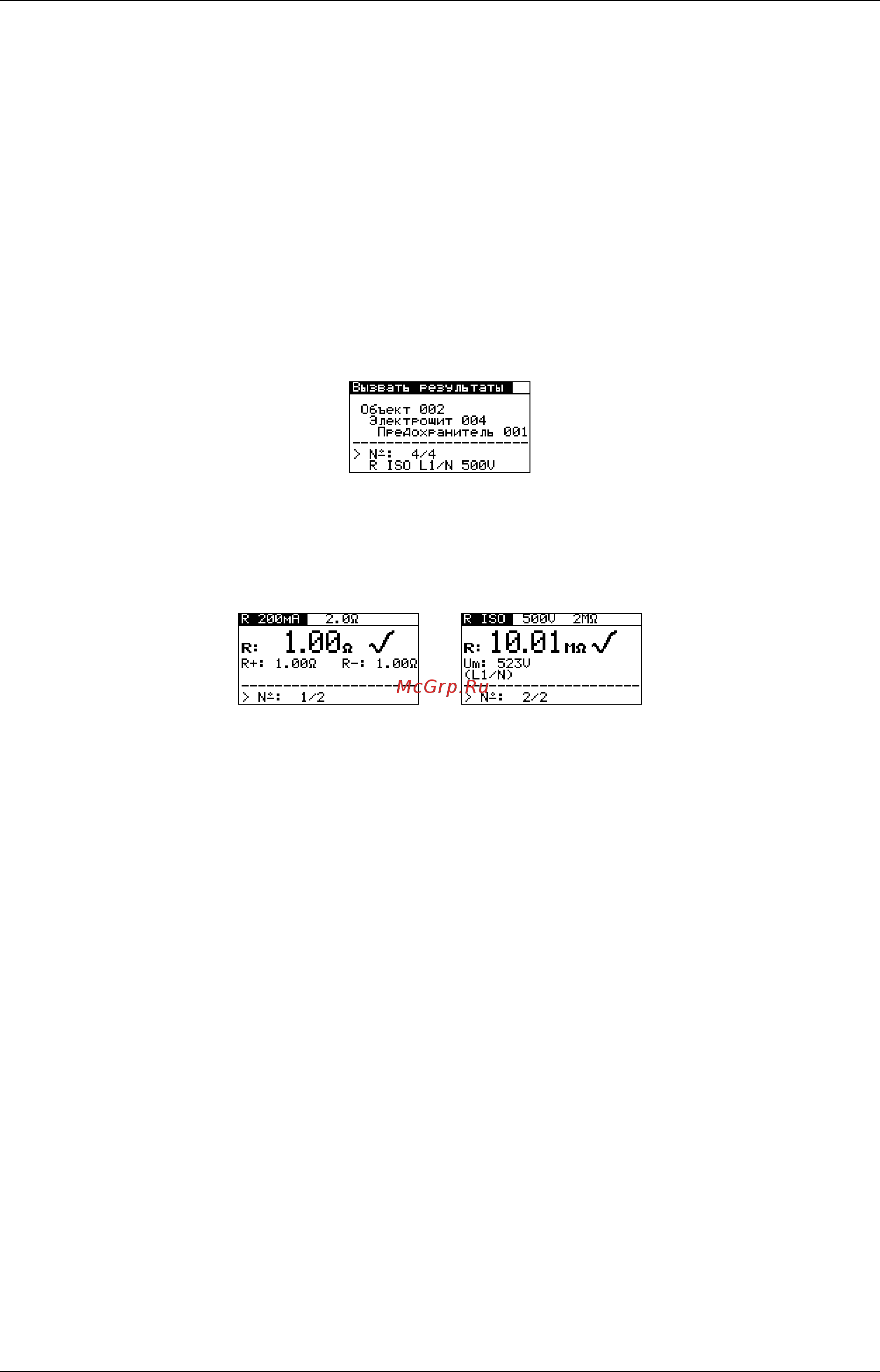

Рисунок 6.6: Меню выбора результатов
Используя клавиши ½/¾, выберите функцию, результаты которой Вы
хотите просмотреть, и нажмите кнопку TEST для подтверждения.
Рисунок 6.7: Примеры меню вызова результатов
С помощью клавиш ½/¾ могут быть просмотрены другие результаты,
сохраненные под той же позицией структуры.
При нажатии кнопки Память прибор возвращается в меню Память для
выбора другой ячейки памяти.
Для выхода из меню Вызвать результаты поверните переключатель
функций.
6.3 Удаление результатов из памяти
При удалении результатов возможны следующие действия:
Удаление отдельных результатов измерения,
Удаление всех результатов измерения из позиции структуры и ее
подэлементов,
Удаление всех сохраненных результатов.
Сохраненные результаты могут быть удалены из памяти посредством меню
Память. Для входа в меню Память нажмите кнопку Память.
