MI 3102H Измерения
51
После включения УЗО последовательность автоиспытания УЗО
автоматически продолжается шагом 4.
4. Измерение времени срабатывания со следующими параметрами
измерения:
Измерительный ток - I
ΔN
,
Измерительный ток начинается с отрицательной полуволны
(180
0
).
Измерение, как правило, приводит к срабатыванию УЗО в течение
допустимого периода времени. На дисплее отображается следующее
меню:

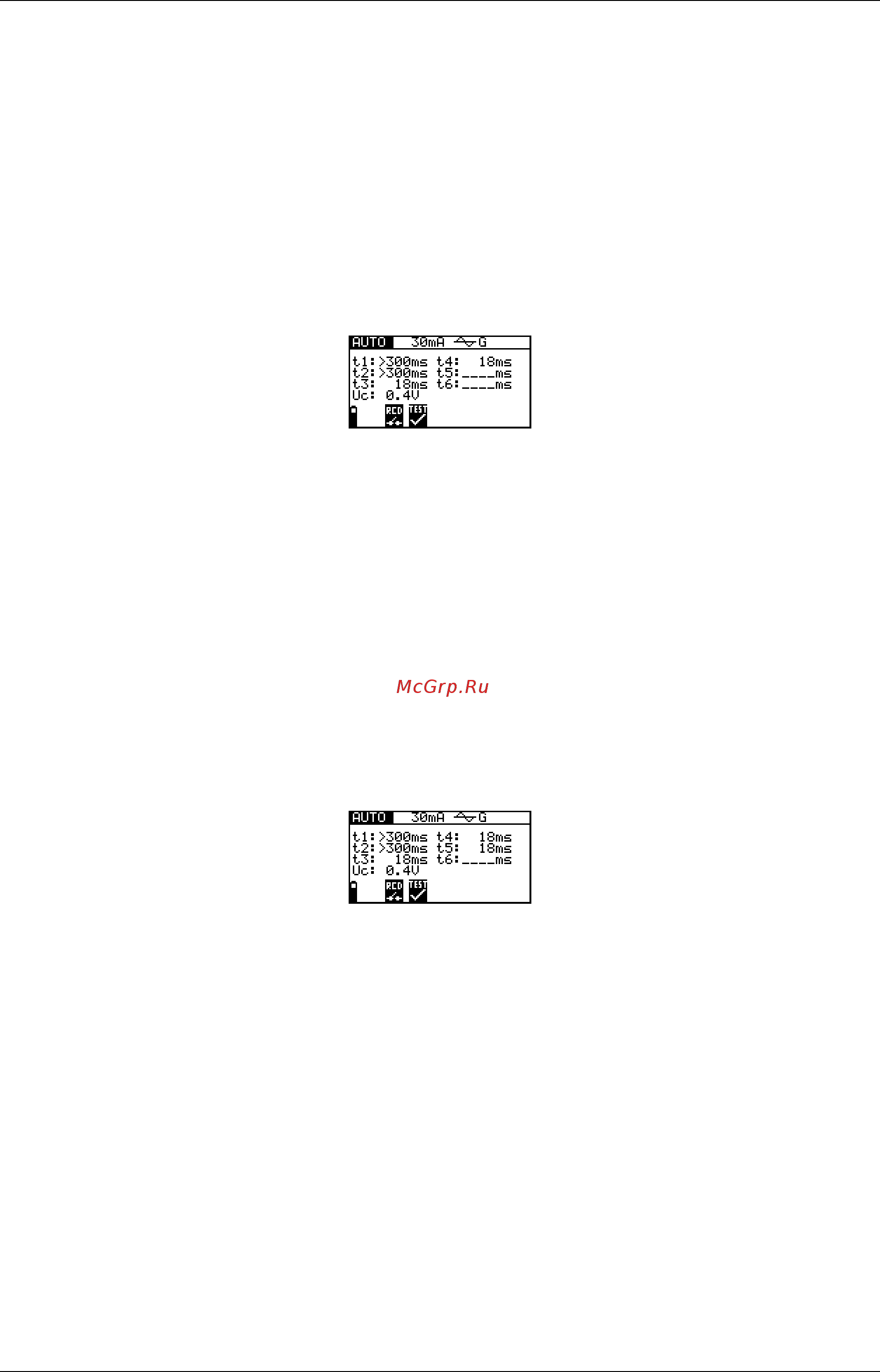

Рисунок 5.29: Результаты 4-го шага автоиспытания УЗО
После включения УЗО последовательность автоиспытания УЗО
автоматически продолжается шагом 5.
5. Измерение времени срабатывания со следующими параметрами
измерения:
Измерительный ток - 5×I
ΔN
,
Измерительный ток начинается с положительной полуволны
(0
0
).
Измерение, как правило, приводит к срабатыванию УЗО в течение
допустимого периода времени. На дисплее отображается следующее
меню:
Рисунок 5.30: Результаты 5-го шага автоиспытания УЗО
После включения УЗО последовательность автоиспытания УЗО
автоматически продолжается шагом 6.
6. Измерение времени срабатывания со следующими параметрами
измерения:
Измерительный ток - 5×I
ΔN
,
Измерительный ток начинается с отрицательной полуволны
(180
0
).
Измерение, как правило, приводит к срабатыванию УЗО в течение
допустимого периода времени. На дисплее отображается следующее
меню:
