MI 3102H Измерения
62
Все три значения напряжений отображаются в соответствии с
последовательностью фаз, представленной номерами 1, 2 и 3.

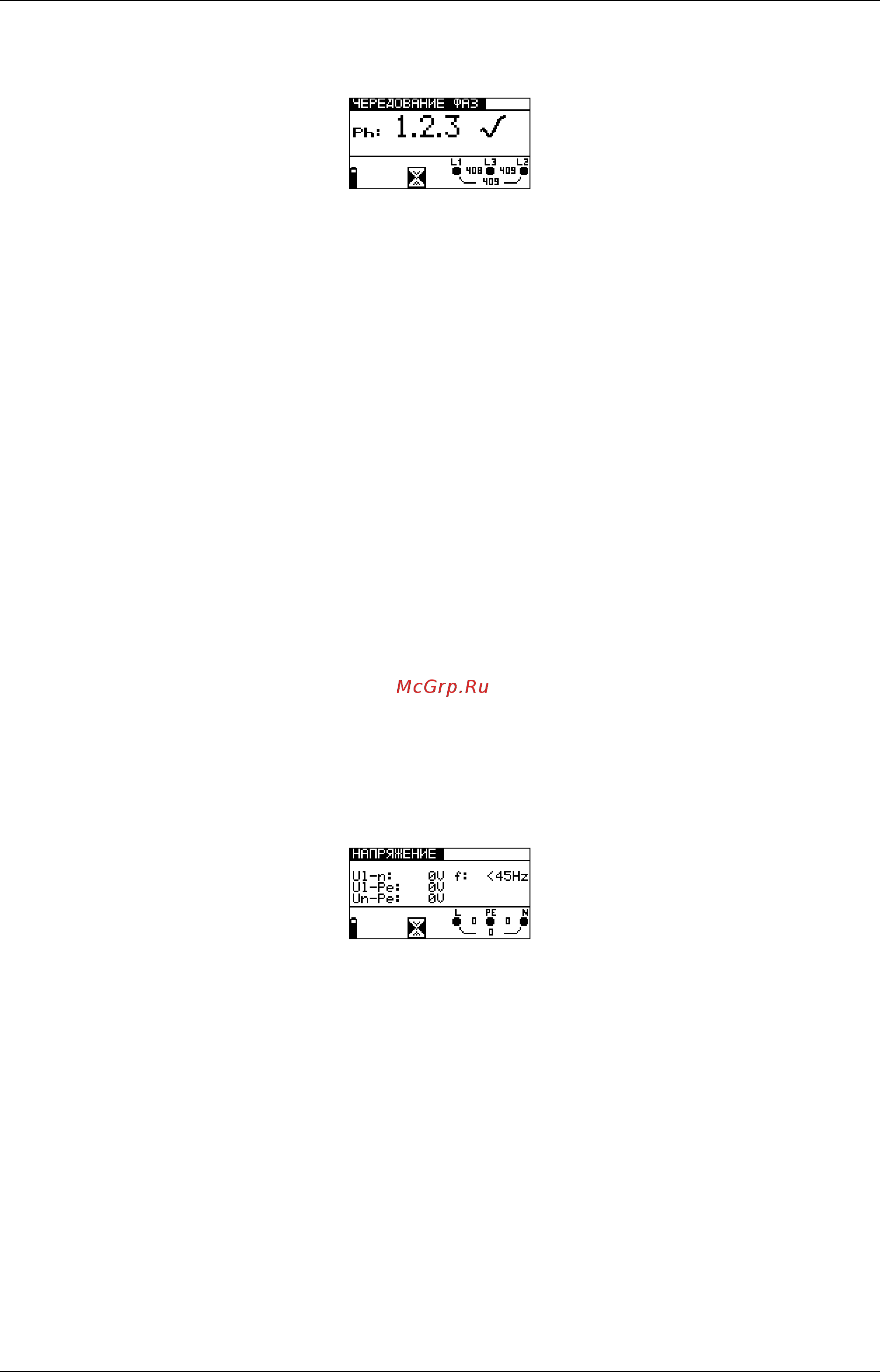

Рисунок 5.42: Пример результатов проверки правильности чередования фаз
Отображаемые результаты:
Ph...........Последовательность фаз,
1.2.3........Правильное подключение,
2.1.3........Неправильное подключение,
-.-.-..........Некорректное значение напряжения.
Сохраните отображенные результаты с целью дальнейшего
документирования. Обратитесь к главе 6.1. Сохранение результатов.
5.7 Измерение напряжения и частоты
Измерение напряжения должно часто проводиться при работе с
электроустановками (выполнение различных измерений и испытаний,
обнаружение местоположения неисправности и т.д.). Частота измеряется,
например, при установлении источника сетевого напряжения (трансформатор
мощности или автономный генератор).
Порядок проведения измерения напряжения и частоты
Шаг 1 С помощью переключателя функций выберите функцию Напряжение (U).
На дисплее отобразится следующее меню:
Рисунок 5.43: Меню измерения напряжения и частоты
Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.
Шаг 2 Для измерения напряжения и частоты подключите прибор к
испытываемому объекту согласно схеме соединений, приведенной на
рисунке 5.44.
