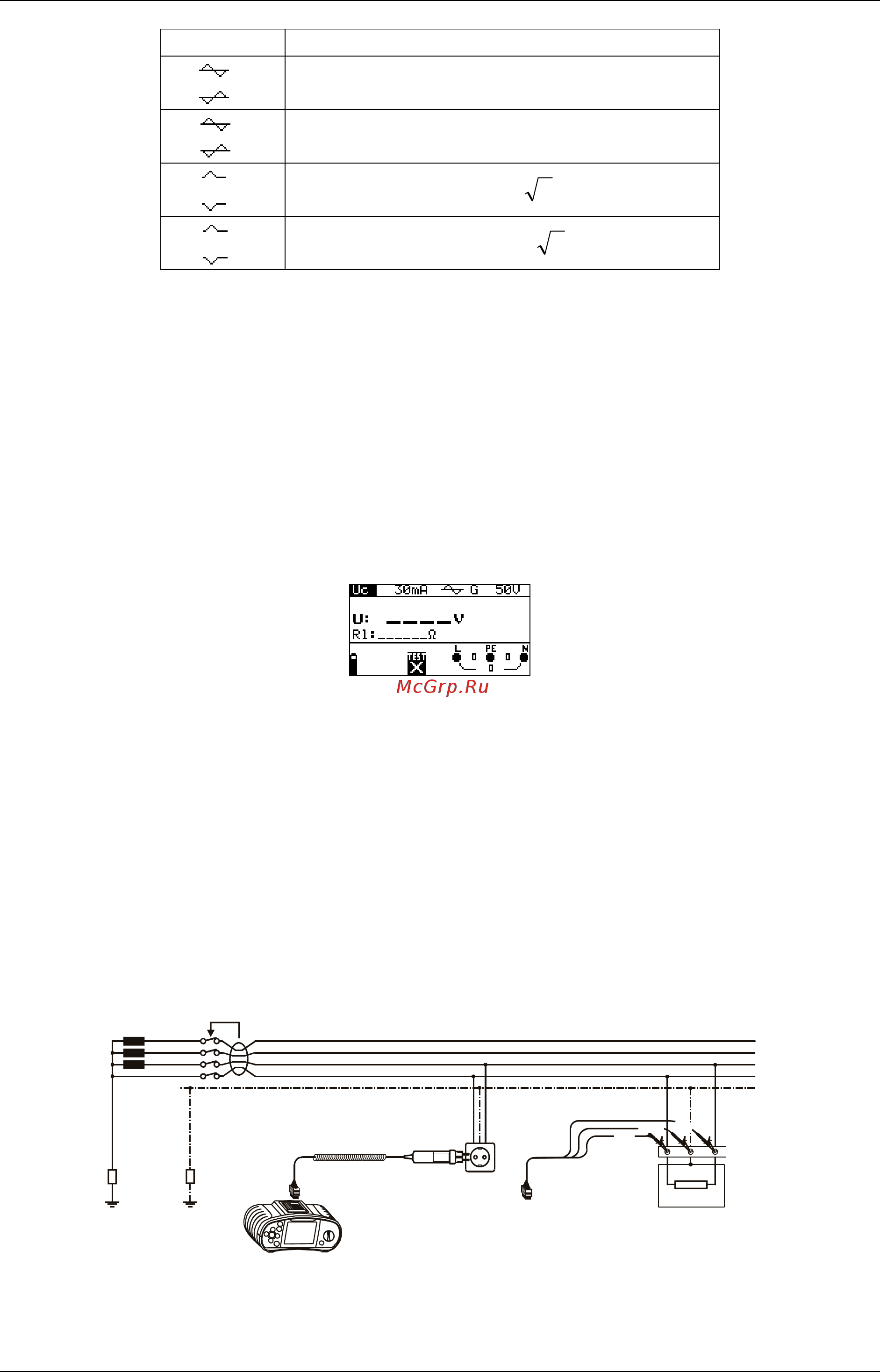

MI 3102H Измерения
43
Тип УЗО Напряжение прикосновения Uc
G
G
Uc ∝ 1.05×I
ΔN
S
S
Uc ∝ 1.05×2×I
ΔN
G
G
Uc ∝ 1.05× 2 ×I
ΔN
S
S
Uc
∝ 1.05×2× 2 ×I
ΔN
Таблица 5.1: Соотношения между Uc и I
Δ
N
Для получения дополнительной информации, касающейся измерения напряжения
прикосновения, обратитесь к учебнику фирмы Metrel «Guide for testing and
verification of low voltage installations»
.
Порядок проведения измерения напряжения прикосновения
Шаг 1 С помощью переключателя функций выберите функцию УЗО.
Используя кнопки ¿/À, выберите функцию Напряжение
прикосновения(U
C
). На дисплее отобразится следующее меню:
Рисунок 5.18: Меню измерения напряжения прикосновения
Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.
Шаг 2 Установите значения следующих параметров и предельных значений:
Номинальный дифференциальный ток,
Тип УЗО,
Предельно допустимое напряжение прикосновения.
Шаг 3 Подключите прибор к исследуемому объекту в соответствии со схемой
соединений, приведенной на рисунке 5.19. При необходимости
воспользуйтесь меню помощи.
L1
L2
L3
N
PE
R
E
Ro
LPEN
L
/
L
1
N
/
L
2
P
E
/
L
3
Рисунок 5.19: Подключение измерительного кабеля с вилкой или 3-проводного
измерительного кабеля
