MI 3102H Измерения
37
N/L2
PE/L3
L/L1
ГШЗ

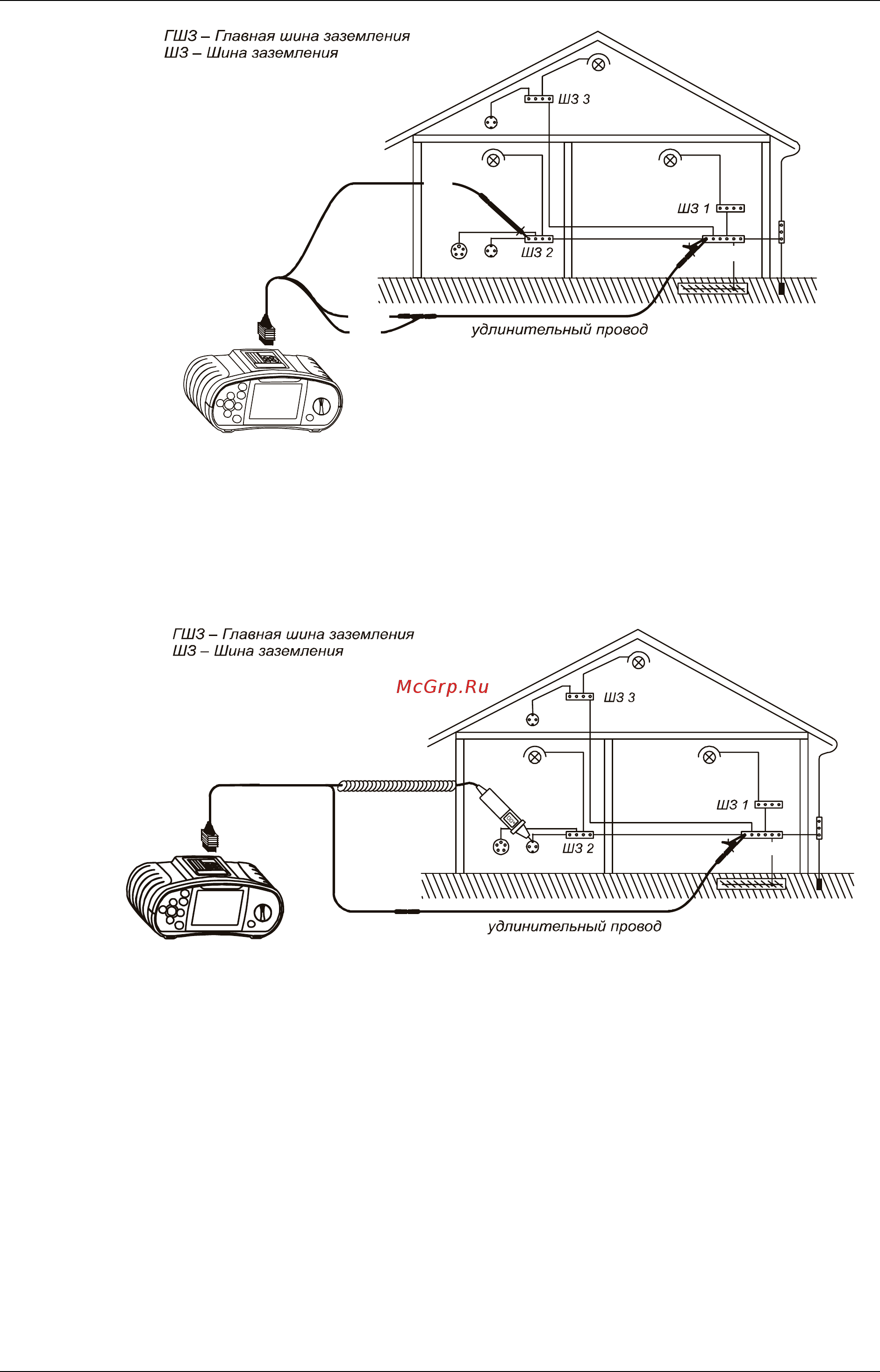

Рисунок 5.10: Подключение 3-проводного измерительного кабеля и
дополнительного удлинительного провода
ГШЗ
Рисунок 5.11: Подключение щупа «commander» с наконечником и
дополнительного удлинительного провода
Шаг 5
Перед началом измерений проверьте отображаемые предупреждения и
оперативное напряжение / выходной монитор! Если измерение
разрешено, нажмите кнопку TEST для начала измерения. После
выполнения измерения на дисплее отобразится результат измерения и
оценка результата измерения в виде «Соответствует / не соответствует»
(если применяется).
