MI 3102H Работа с результатами
73
6.1 Сохранение результатов
Порядок сохранения результатов измерения
Шаг 1
После завершения измерения нажмите кнопку Память. При этом
появится меню Сохранить результаты или Сохранить как.
Меню Сохранить как отображается при сохранении результатов
измерения в функциях Изоляция, УЗО, Контур и Линия. В данном меню
возможна классификация результатов измерения в зависимости от того,
между какими проводниками проводилось измерение. С помощью
клавиш ¿/À выберите правильный вариант и подтвердите нажатием
кнопки Память. После подтверждения отобразится меню Сохранить
результаты.

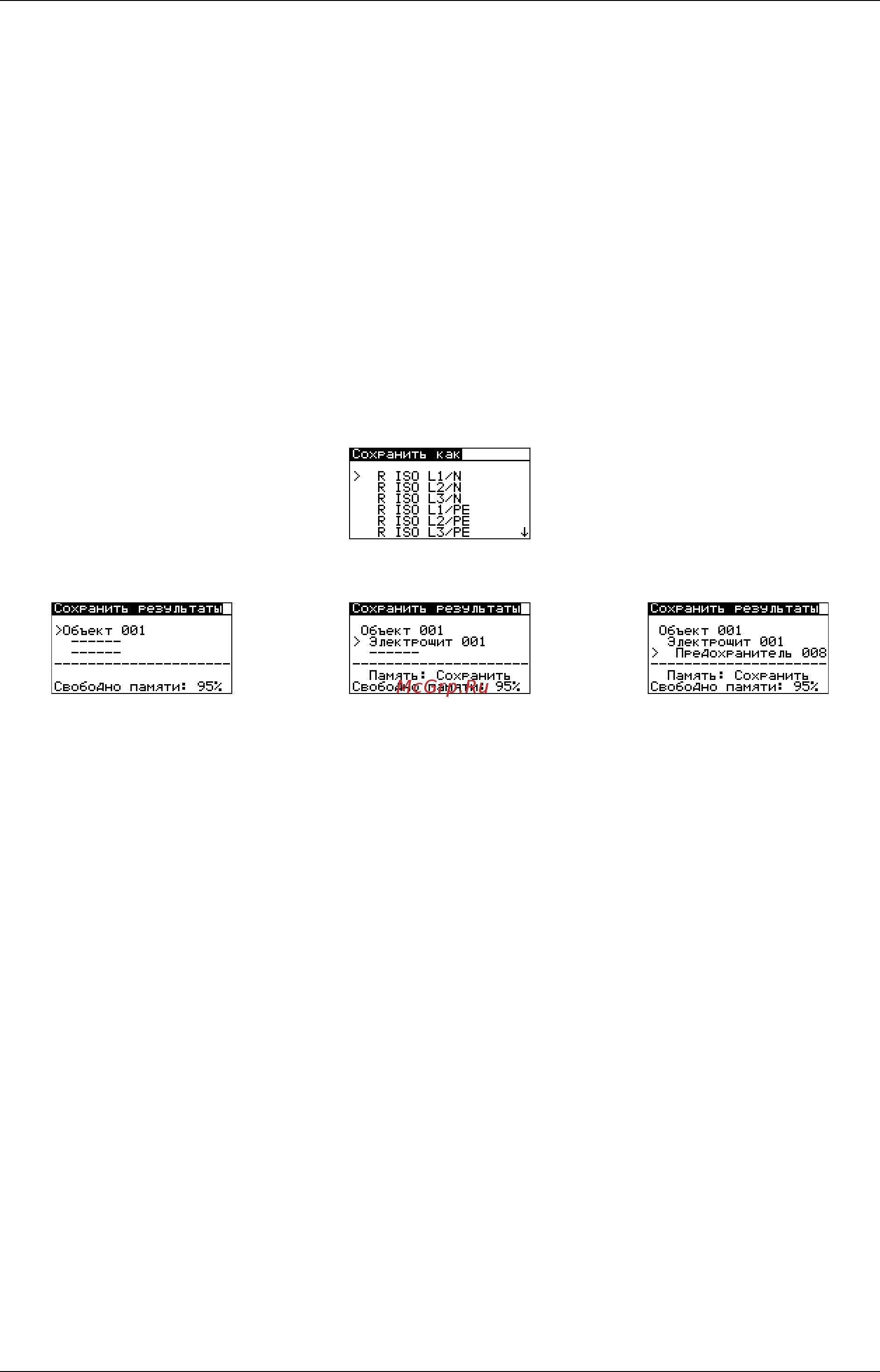

Рисунок 6.2: Меню Сохранить как
Рисунок 6.3: Примеры меню Сохранить результаты
Шаг 2
Результаты можно сохранить в выбранной ячейке памяти следующим
образом:
С помощью кнопок ¿/À установите курсор на строку Объект. С
помощью кнопок ½/¾ выберите соответствующий объекту
трехзначный код.
С помощью кнопок ¿/À установите курсор на строку Электрощит. С
помощью кнопок ½/¾ выберите соответствующий электрощиту
трехзначный код.
С помощью кнопок ¿/À установите курсор на строку
Предохранитель. С помощью кнопок ½/¾ выберите
соответствующий предохранителю трехзначный код.
Шаг 3 После выбора ячейки памяти нажмите кнопку Память, чтобы сохранить
результаты. На дисплее отобразится сообщение «Сохранено в
памяти
», подтверждающее, что результаты были сохранены.
После сохранения результатов прибор возвращается в меню измерения.
