MI 3102H Измерения
31
Порядок проведения измерения сопротивления изоляции
Шаг 1 Посредством поворотного переключателя выберите функцию Изоляция.
С помощью кнопок ¿ и À осуществляется выбор между функциями «R
ISO» и «ДИАГНОСТИКА». Выберите опцию «R ISO». При этом на экране
отобразится следующее меню:

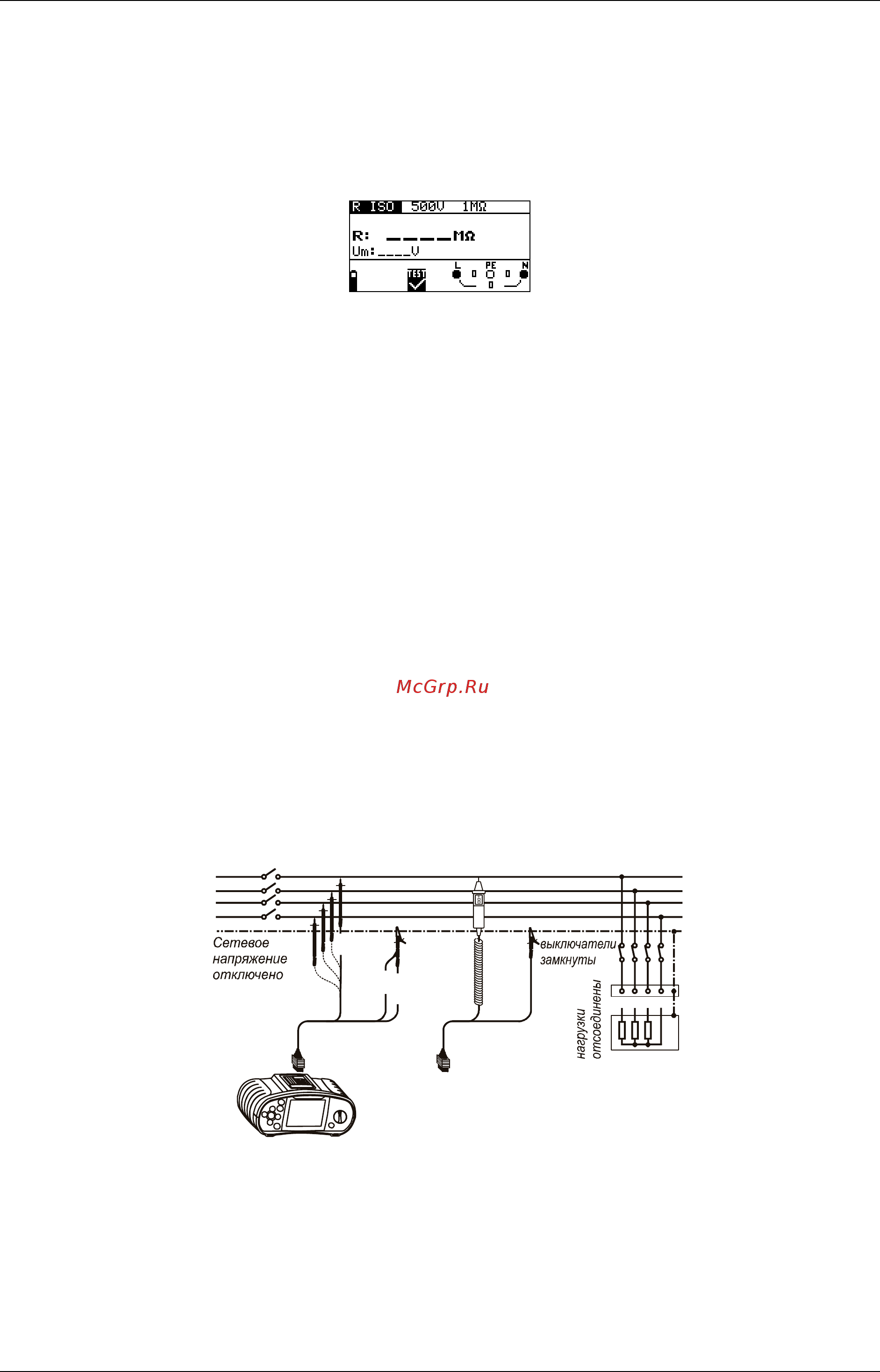

Рисунок 5.1: Меню измерения сопротивления изоляции
Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.
Шаг 2 Установите значения следующих параметров и пределов измерения:
Номинальное измерительное напряжение,
Минимальное предельно допустимое значение сопротивления.
Шаг 3 Подключите измерительный кабель к испытываемому объекту. Для
проведения измерения сопротивления изоляции следуйте схеме
подключения, показанной на рисунке 5.2. При необходимости
обратитесь к меню помощи. Для измерений сопротивления изоляции
при напряжении U
N
= 2,5 кВ должны использоваться специальные
измерительные провода, так как испытательный сигнал подается на
другие измерительные клеммы, чем при измерениях при U
N
≤ 1 кВ!
Стандартный трехпроводный измерительный кабель, кабель с евро-
вилкой и щупы «commander» могут использоваться только при
измерениях сопротивления при напряжении U
N
≤ 1 кВ!
L1
L2
L3
N
PE
N/L2
L
/
L
1
PE/L3
Рисунок 5.2: Подключение 3-проводного измерительного кабеля и щупа с
наконечником (U
N
≤1 кВ)
Для измерений сопротивления изоляции при напряжении U
N
= 2,5 кВ должен
использоваться двухпроводный 2,5 кВ-й измерительный кабель.
