MI 3102H Работа с прибором
27

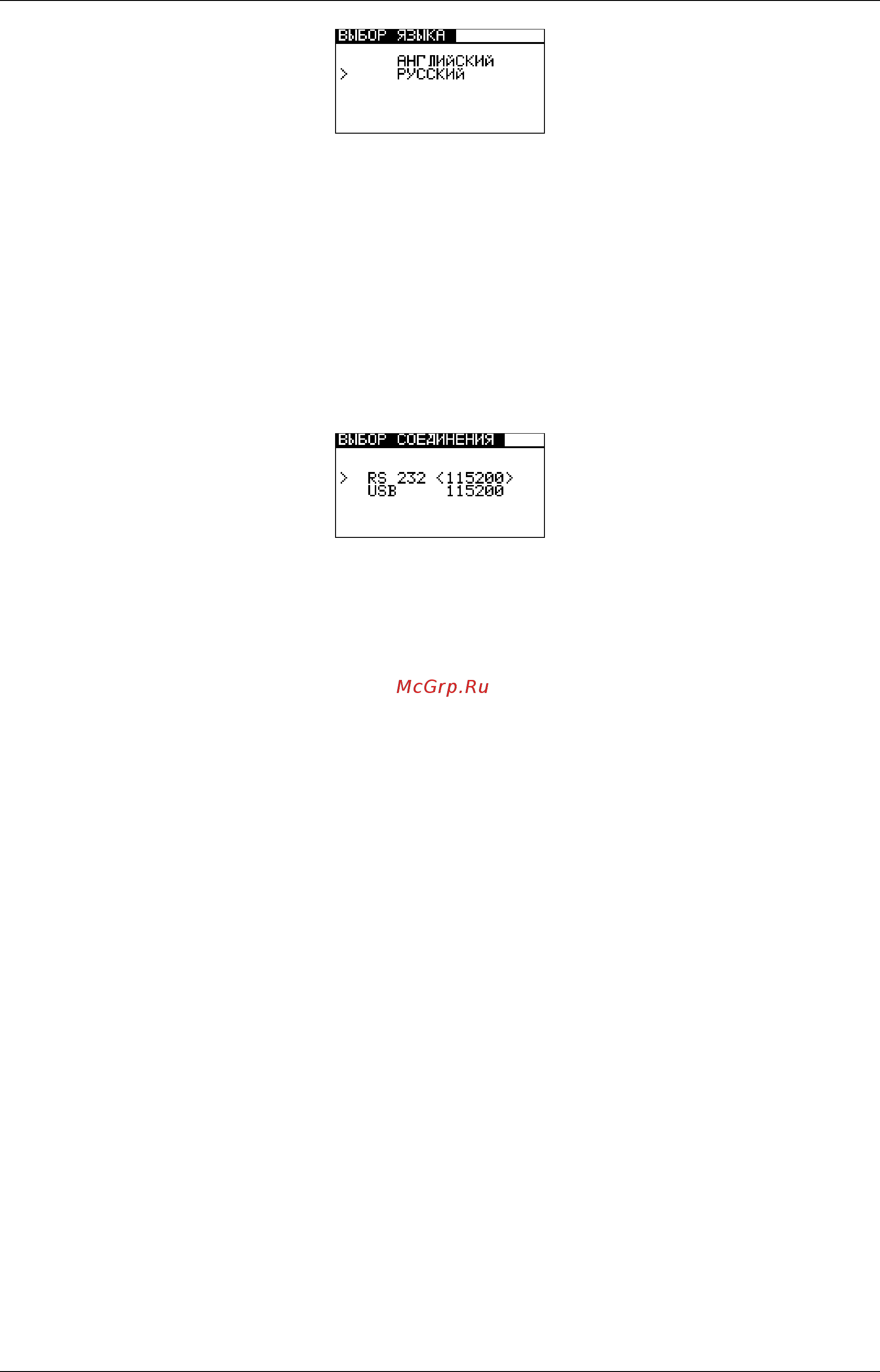

Рисунок 4.6: Меню выбора языка
С помощью кнопок ¿ и À выберите желаемый язык. Нажмите кнопку TEST для
подтверждения новой настройки.
4.5.3 Выбор порта связи
Выберите ВЫБОР СОЕДИНЕНИЯ в меню настроек с помощью кнопок ¿ и À и
нажмите кнопку TEST для входа в меню выбора порта связи.
Рисунок 4.7: Меню настроек порта связи
С помощью кнопок ¿ и À выберите желаемый порт связи. При выборе порта
RS232, используйте кнопки ½ и ¾ для установки скорости передачи данных. Порт
USB имеет скорость передачи данных 115200 бит/с. Нажмите кнопку TEST для
подтверждения новой настройки.
Прмечание:
В текущий момент может быть активен только один порт.
4.5.4 Поддержка использования щупа «commander»
Выберите ЩУП Commander в меню настроек с помощью кнопок ¿ и À и нажмите
кнопку TEST для включения / выключения поддержки щупа «Commander».
Если выбрано «Отключен», тогда клавиши на щупе «Commander» будут
заблокированы. Избранное измерение может быть активировано (или сохранены
результаты) только посредством кнопок на приборе.
Если выбрано «Подключен», то клавиши на щупе «Commander» активны.
Примечание:
Данная опция предназначена для блокировки клавиш щупа «Commander».
В случае присутствия высокого уровня электромагнитных помех работа
щупа может быть неправильной.
