MI 3102H Измерения
64
Расстояние от заземлителя (E) до вспомогательного токового зонда (H)
должно составлять, по крайней мере, пятикратную величину глубины
заземляющего электрода или длины полосового электрода.
При измерении сопротивления заземления комплексной системы
заземления данное расстояние зависит от длины большей диагонали
между отдельными заземлителями.
Для получения дополнительной информации относительно измерения
сопротивления заземления обратитесь к учебнику Metrel
«Guide for testing and
verification of low voltage installations»
.
Порядок проведения измерения сопротивления заземления
Шаг 1 С помощью переключателя функций выберите функцию Заземление.
На дисплее отобразится следующее меню:

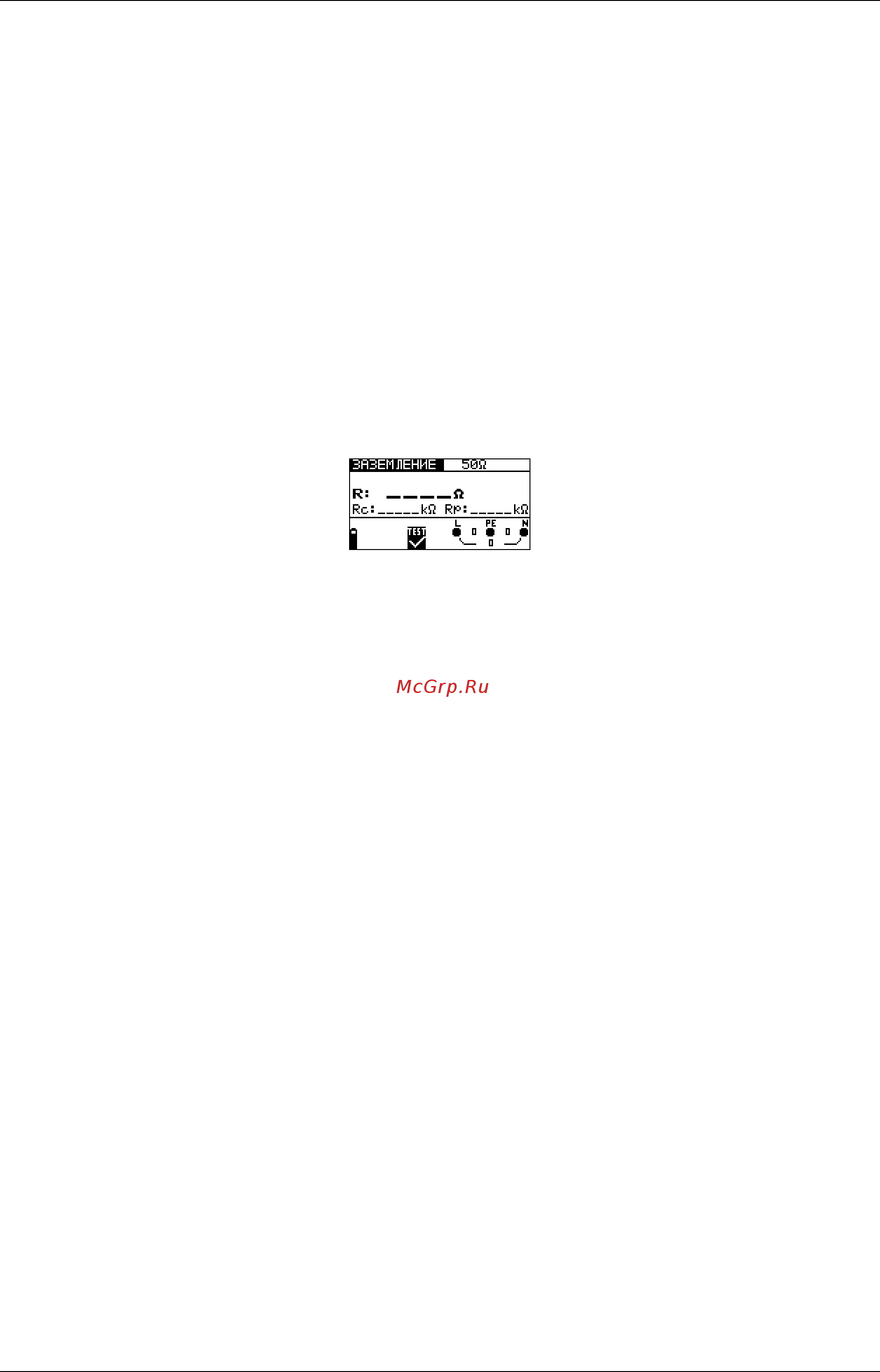

Рисунок 5.46: Меню измерения сопротивления заземления
Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.
Шаг 2 Установите следующий параметр измерения:
Максимально допустимое сопротивление заземления.
Шаг 3 Для измерения сопротивления заземления подключите прибор к
испытываемому объекту согласно схеме соединений, приведенной на
рисунке 5.47. При необходимости воспользуйтесь меню помощи.
Измерительные провода подключите следующим образом:
L/L1 черный измерительный провод присоединяется к
вспомогательному токовому зонду (H).
N/L2 синий измерительный провод присоединяется к заземлителю
(E).
PE/L3 зеленый измерительный провод присоединяется к
потенциальному зонду (S).
