MI 3102H Измерения
68

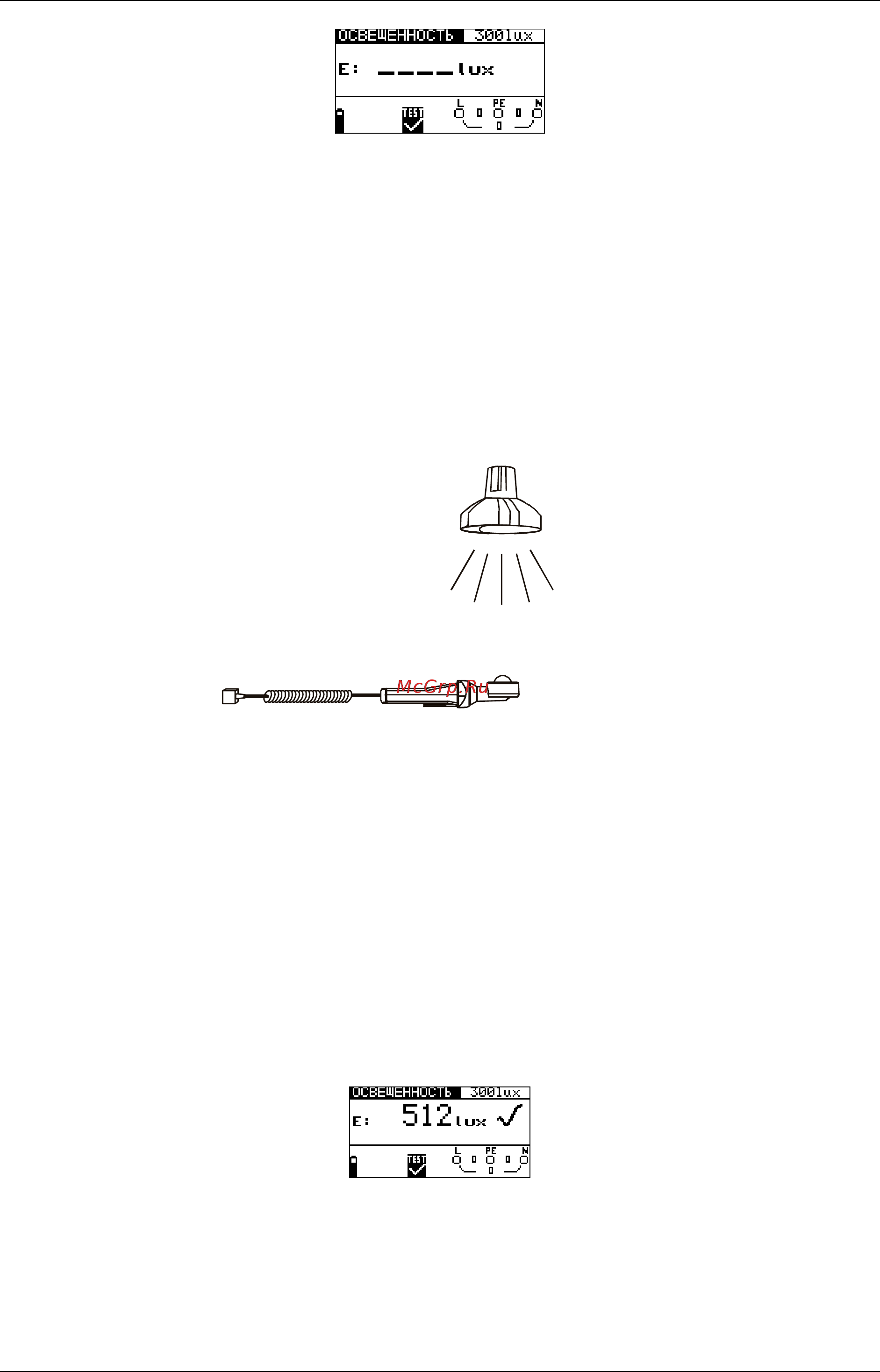

Рисунок 5.52: Меню измерения освещённости
Подключите датчик люксметра к прибору посредством разъема RS232.
Шаг 2 Установите следующий параметр измерения:
Минимальное предельное значение освещенности.
Шаг 3 Для измерения освещенности следуйте схеме размещения,
приведенной на рисунке 5.53. Включите датчик люксметра, нажав
клавишу ON/OFF. При этом должен загореться зеленый светодиодный
индикатор. При необходимости воспользуйтесь функцией помощи.
Рисунок 5.53: Расположение датчика люксметра
Шаг 4
Перед началом измерения проверьте отображаемые на дисплее
предупреждения. Если измерение разрешено, нажмите кнопку TEST для
начала измерения. В процессе измерения на дисплее отображается
фактический результат измерения и оценка результата в виде
«Соответствует / не соответствует» (если применяется). Для остановки
измерения в любой момент повторно нажмите кнопку TEST. На дисплее
отобразится последнее измеренное значение и оценка данного
результата в виде «Соответствует / не соответствует» (если
применяется).
Рисунок 5.54: Пример результатов измерения освещённости
Отображаемые результаты:
E .............Освещенность
Содержание
