![Metrel mi 3102h [21/100] Значение символов и сообщений на экране прибора](/views2/1491393/page21/bg15.png)
MI 3102H Работа с прибором
21
4 Работа с прибором
4.1 Значение символов и сообщений на экране прибора
Экран прибора разделен на четыре секции:
1
2
34

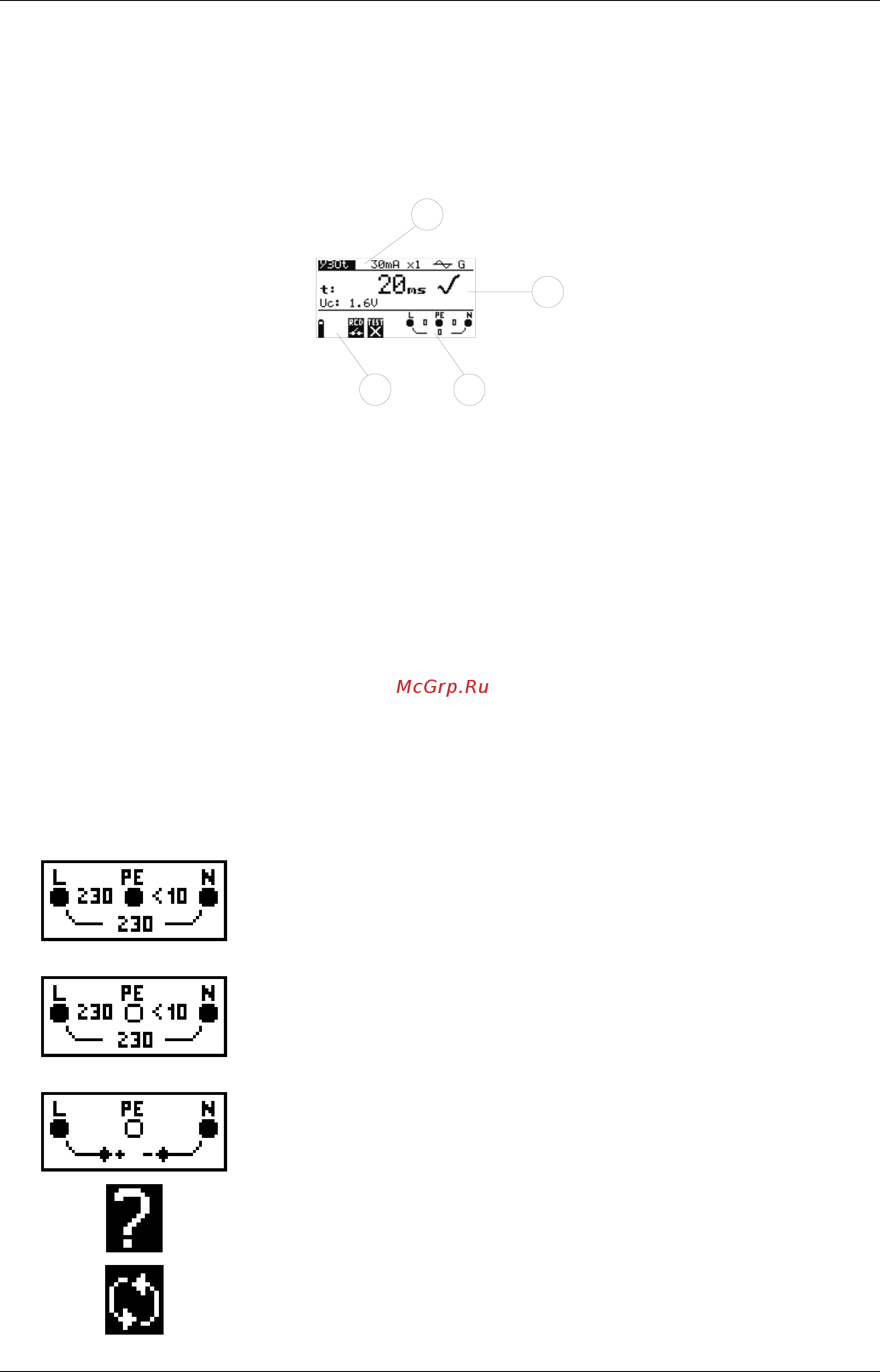

Рисунок 4.1: Вид экрана
Условные обозначения:
1........Строка функций и параметров.
Вверху экрана отображается строка с функцией либо подфункцией
измерения и параметрами измерения.
2........Поле результатов.
В данном поле отображаются главные результаты и подрезультаты, а
также оценка результата в виде «соответствует / не соответствует».
3........Оперативное напряжение и выходной монитор.
4........Поле сообщений.
4.1.1 Оперативное напряжение и выходной монитор
Оперативное напряжение отображено вместе с
индикацией измерительных выводов. Все три
измерительных вывода используются при выбранном
измерении.
Оперативное напряжение отображено вместе с
индикацией измерительных выводов. Для выбранного
измерения используются измерительные выводы L и
N.
Полярность измерительного напряжения,
приложенного к измерительным выводам L и N.
Неизвестная система заземления.
Заменена полярность L – N.
