1
2
3
130BC573.10

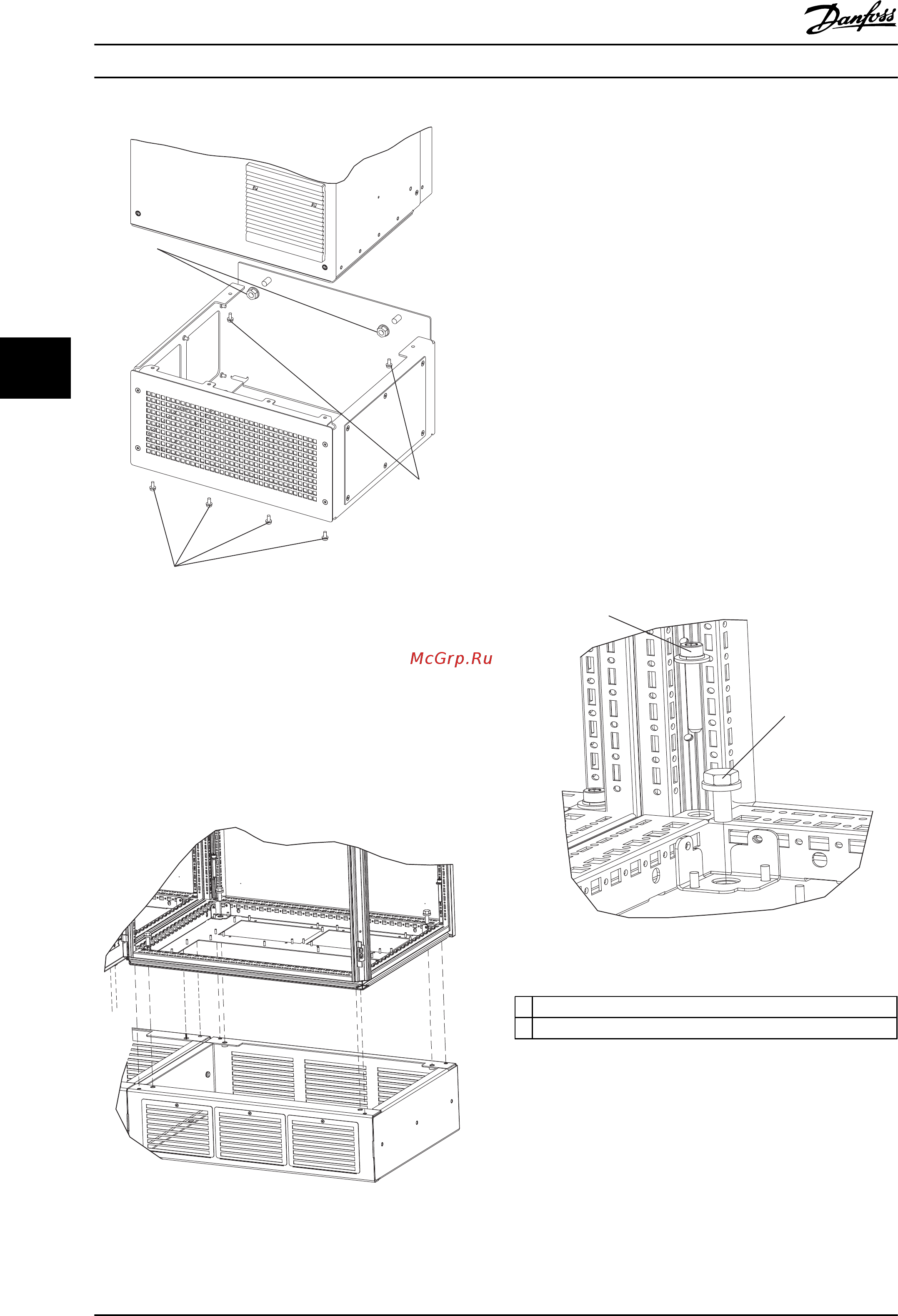

Рисунок 5.28 Установка крепежа подставки
5.1.5
Установка на подставке для
корпусов типоразмера F
Преобразователи частоты типоразмера F поставляются
с подставкой. В подставках преобразователей
типоразмера F используется восемь болтов вместо
четырех, как показано на Рисунок 5.29.
130BX472.11
Рисунок 5.29 Монтаж на подставку с помощью болтов
Чтобы установить монтируемый на подставке блок
размера F-размер, необходимо выполнить следующие
действия.
1. При использовании комплекта для отвода
потока воздуха от радиатора к отверстию
внешней вентиляции на задней стенке
преобразователя частоты, убедитесь в наличии
зазора от потолка не менее 100 мм.
2. Используя стопорную шайбу и плоскую шайбу,
закрепите каждый из болтов M8x60 мм через
корпус в резьбовом отверстии в основании.
Используйте четыре болта для каждого шкафа.
См. Рисунок 5.30
3. Используя невыпадающую стопорную шайбу и
плоскую шайбу, закрепите каждый из болтов
M10x30 мм через пластину основания в
резьбовом отверстии в основании.
Используйте четыре болта для каждого шкафа.
См. Рисунок 5.30
130BX471.11
1
2
Рисунок 5.30 Местоположение крепежных деталей
1 Болт M8x60 мм
2 Болт M10x30 мм
Таблица 5.24 Пояснения к Рисунок 5.30
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
114 MG16C150 — Вер. 13–01–2014
55
