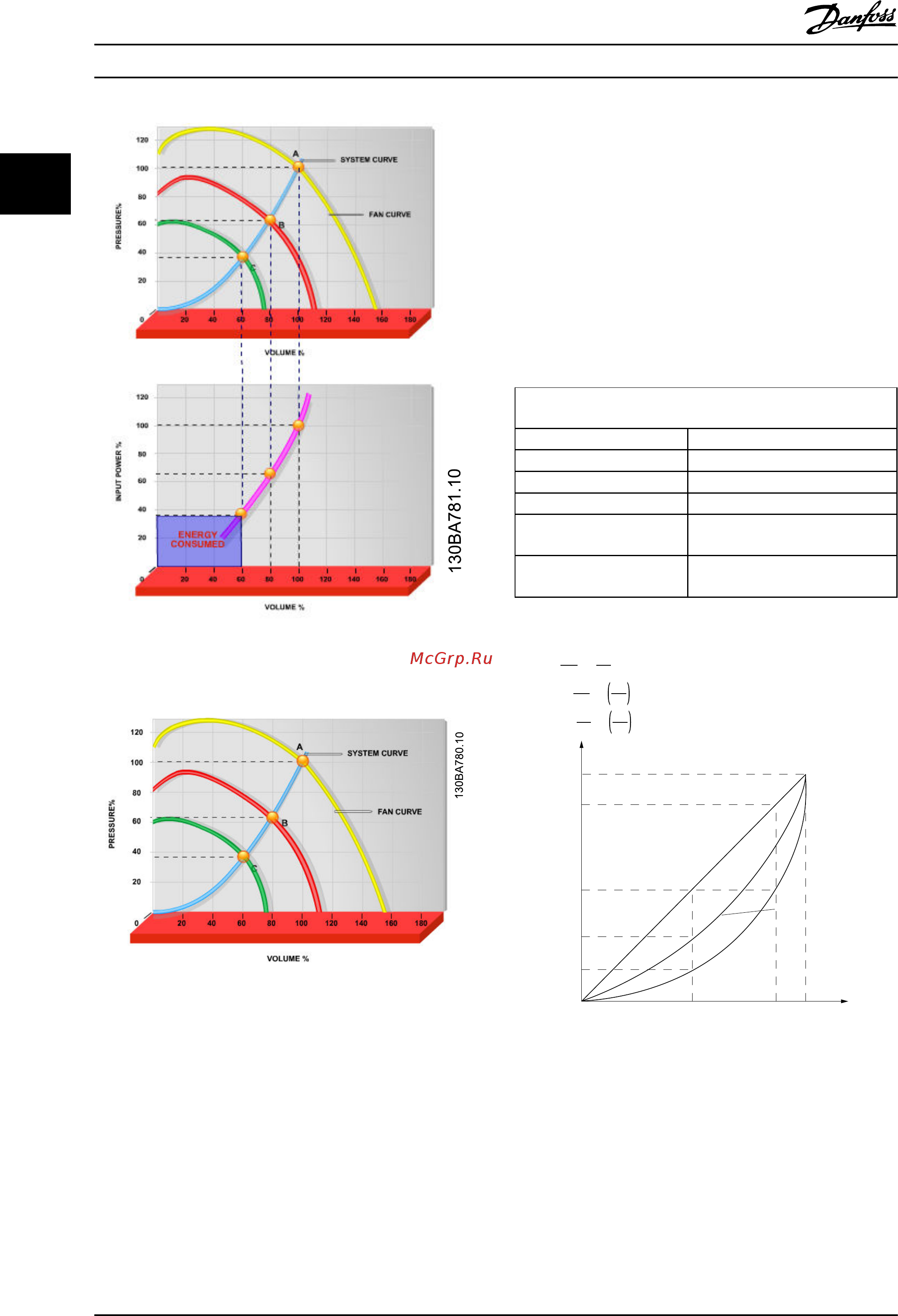

Рисунок 2.3 Экономия электроэнергии при пониженной
мощности вентилятора
Рисунок 2.4 Кривые вентиляторов в случае их
уменьшенной производительности.
2.7.3
Пример энергосбережения
Как следует из Рисунок 2.5, расход регулируется путем
изменения числа оборотов. При уменьшении скорости
только на 20 % относительно номинальной скорости
расход уменьшается также на 20 %. Расход прямо
пропорционален числу оборотов. В то же время,
потребление электроэнергии снижается на 50 %.
Если система работает при 100%-ом расходе лишь в
течение нескольких дней в году, а в остальное время
расход составляет менее 80 %, количество
сэкономленной электроэнергии даже превышает 50 %.
На Рисунок 2.5 показана зависимость расхода, давления и
энергопотребления от числа оборотов.
Q = расход P = мощность
Q
1
= номинальный расход P
1
= номинальная мощность
Q
2
= пониженный расход P
2
= пониженная мощность
H = давление n = регулирование скорости
H
1
= номинальное
давление
n
1
= номинальная скорость
вращения
H
2
= пониженное давление n
2
= пониженная скорость
вращения
Таблица 2.3 Законы пропорционального управления
Расход:
Q
1
Q
2
=
n
1
n
2
Давление:
H
1
H
2
=
n
1
n
2
2
Мощность:
P
1
P
2
=
n
1
n
2
3
n
100%
50%
25%
12,5%
50% 100%
80%
80%
175HA208.10
Power ~n
3
Pressure ~n
2
Flow ~n
Рисунок 2.5 Законы пропорционального управления
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
20 MG16C150 — Вер. 13–01–2014
22
