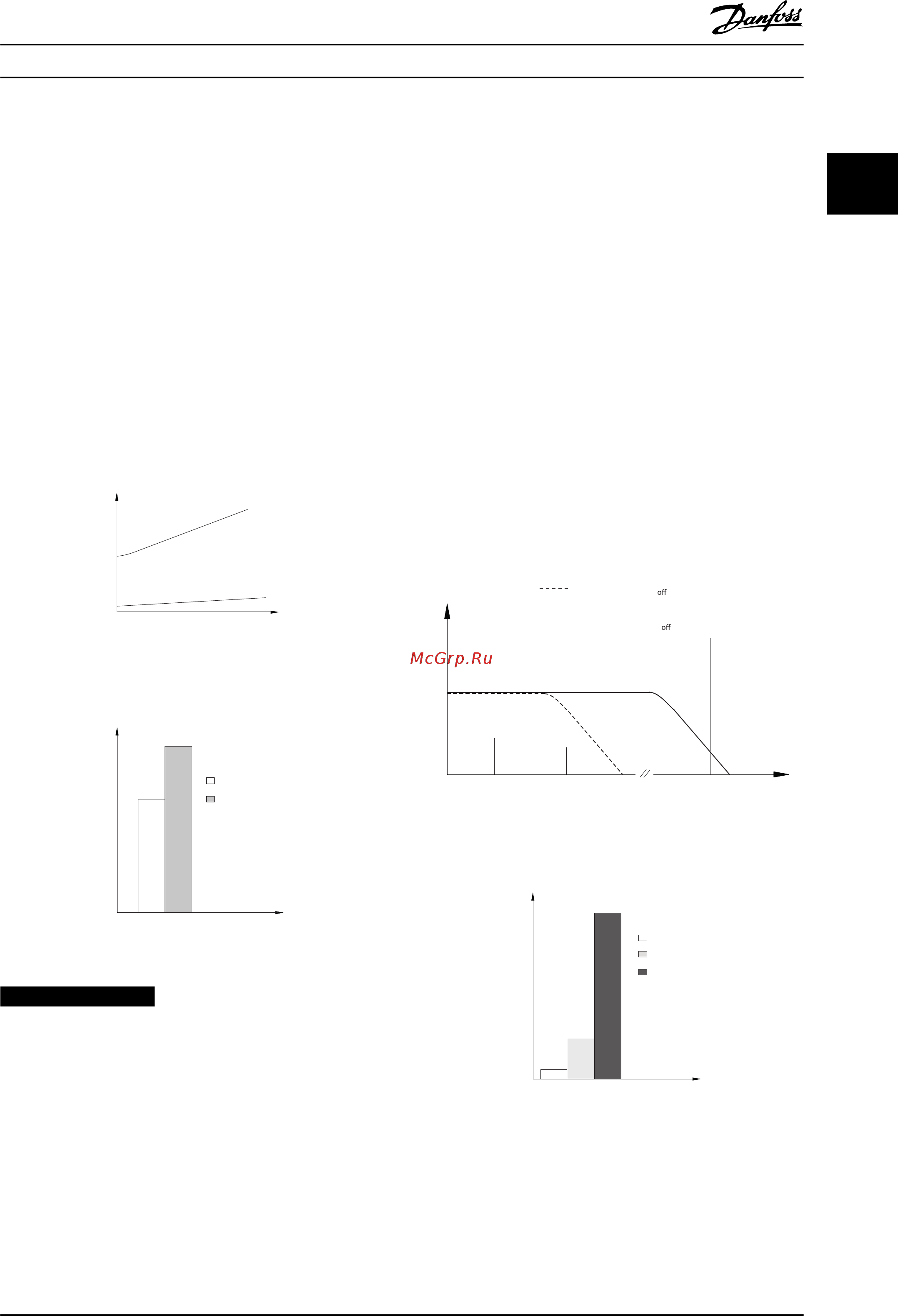

2.11 Ток утечки на землю
Соблюдайте национальные и местные нормативы,
относящиеся к защитному заземлению оборудования с
током утечки > 3,5 мА.
Технология преобразователей частоты предполагает
высокочастотное переключение при высокой мощности.
При этом генерируются токи утечки на землю. Ток при
отказе преобразователя частоты, возникающий на
выходных силовых клеммах, может содержать
компонент постоянного тока, который может приводить
к зарядке конденсаторов фильтра и образованию
переходных токов заземления.
Ток утечки на землю зависит от конфигурации системы,
в том числе от наличия фильтров ВЧ-помех,
экранированных кабелей двигателя и мощности
преобразователя частоты.
130BB955.12
a
b
Leakage current
Motor cable length
Рисунок 2.29 Влияние длины кабеля и мощности на ток
утечки. Pa > Pb.
130BB956.12
THVD=0%
THVD=5%
Leakage current
Рисунок 2.30 Влияние искажения в цепи на ток утечки.
УВЕДОМЛЕНИЕ
При использовании фильтра выключите 14-50 Фильтр
ВЧ-помех во время зарядки, чтобы избежать
появления большого тока утечки при переключении
датчика остаточного тока (RCD).
В соответствии со стандартом EN/IEC61800-5-1 (стандарт
по системам силового привода) следует соблюдать
особую осторожность в том случае, если ток утечки
превышает 3,5 мА. Заземление следует усилить одним
из следующих способов.
•
Сечение провода заземления (клемма 95)
должно быть не менее 10 мм²
•
Следует использовать два отдельных провода
заземления соответствующих нормативам
размеров.
Дополнительную информацию см. в стандартах EN/
IEC61800-5-1 и EN50178.
Использование датчиков остаточного тока
Если используются датчики остаточного тока (RCD),
также известные как автоматические выключатели для
защиты от утечек на землю (ELCB), соблюдайте
следующие требования.
•
Используйте только RCD типа В, которые могут
обнаруживать переменные и постоянные токи.
•
Используйте RCD с задержкой по пусковым
токам, чтобы предотвратить отказы в связи с
переходными токами на землю.
•
Размеры RCD следует подбирать с учетом
конфигурации системы и условий окружающей
среды.
130BB958.12
f
sw
Cable
150 Hz
3rd harmonics
50 Hz
Mains
RCD with low f
cut-
RCD with high f
cut-
Leakage current
Frequency
Рисунок 2.31 Основные источники тока утечки.
130BB957.11
Leakage current [mA]
100 Hz
2 kHz
100 kHz
Рисунок 2.32 Влияние частоты RCD
Подробнее см. «Примечание по применению RCD».
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 55
2 2
