3.1.6 Дополнительное реле MCB 105
Дополнительный модуль MCB 105 содержит 3 группы однополюсных контактов на два направления (SPDT) и должен
вставляться в гнездо B для дополнительных устройств.
Электрические характеристики:
Макс. нагрузка на клемму (AC-1)
1)
(резистивная нагрузка) 240 В перем. тока, 2 А
Макс. нагрузка на клемму (AC-15)
1)
(индуктивная нагрузка при cos φ = 0,4) 240 В перем. тока, 0,2 A
Макс. нагрузка на клемму (DC-1)
1)
(резистивная нагрузка) 24 В пост. тока, 1 А
Макс. нагрузка на клемму (DC-13)
1)
(индуктивная нагрузка) 24 В пост. тока, 0,1 А
Мин. нагрузка на клеммах (пост. ток) 5 В, 10 мА
Макс. частота коммутации при номинальной нагрузке/мин. нагрузке 6 мин
-1
/20 с
-1
1) IEC 947, части 4 и 5
Дополнительный комплект реле, заказываемый отдельно, включает:
•
Модуль реле MCB 105
•
Расширенную рамку для крепления панели местного управления и клеммную крышку увеличенных размеров
•
Ярлык для крышки доступа к переключателям S201, S202 и S801
•
Кабельные хомуты для крепления кабелей к модулю реле
Добавление дополнительного модуля MCB 105:
1. Необходимо отсоединить питание от разъемов токоведущих частей на клеммах реле.
2. Не подключайте токоведущие кабели рядом с проводкой управления (PELV).
3.
Выберите функции реле в параметрах 5-40 Реле функций [6-8], 5-41 Задержка включения, реле [6-8] и
5-42 Задержка выключения, реле [6-8].
УВЕДОМЛЕНИЕ
(Индекс [6] – реле 7, индекс [7] – реле 8 и индекс [8] – реле 9)
Relay 7
NC NCNC
Relay 9Relay 8
1 2 3 12
130BA162.10
754 6 8 9 10 11

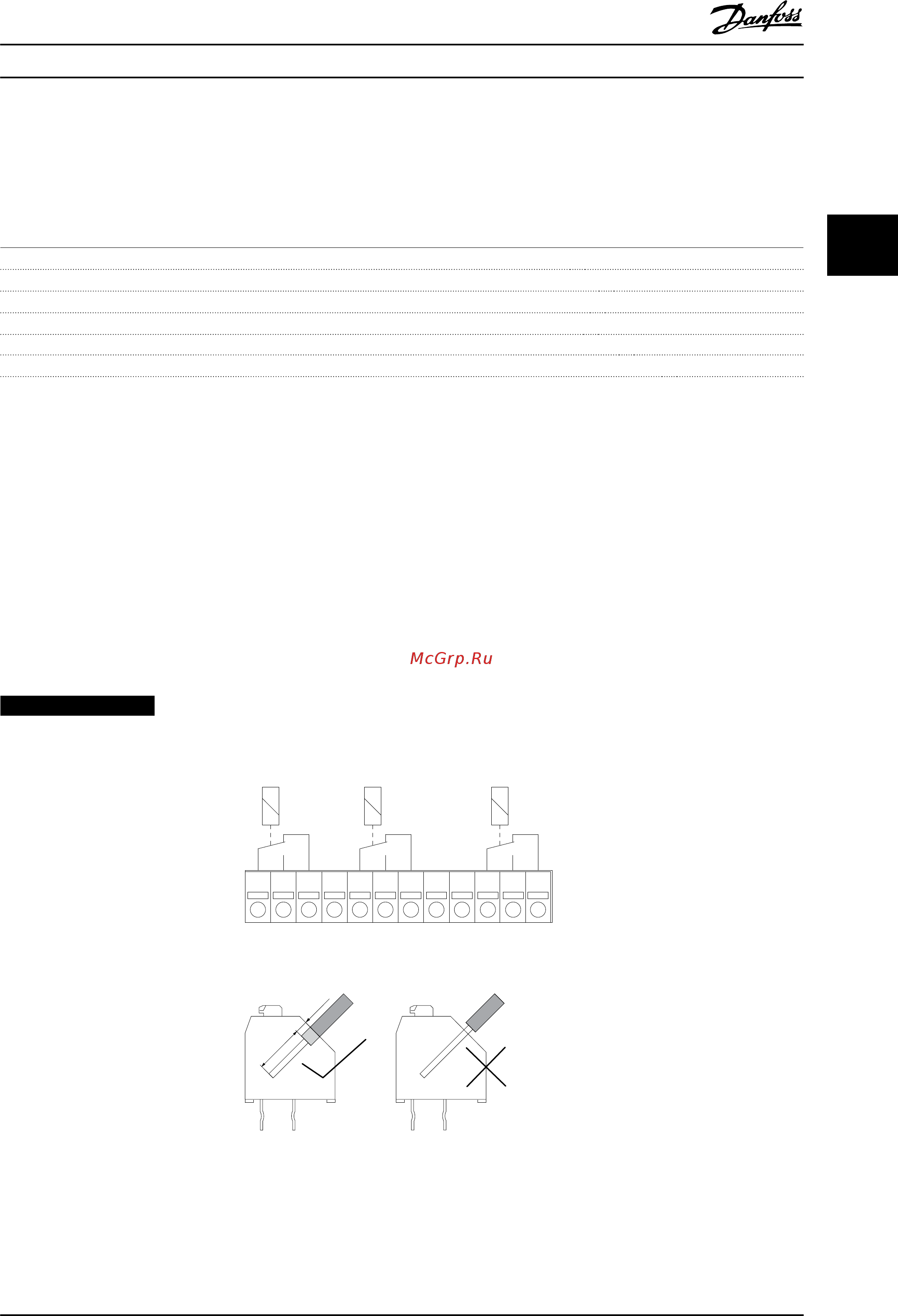

Рисунок 3.3 Расположение реле
130BA177.10
8-9mm
2mm
Рисунок 3.4 Правильный монтаж
Выбор
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 63
3 3
