Расположение клемм — D3h/D4h
При планировании подвода кабелей имейте в виду, что клеммы расположены так, как показано на приведенных ниже
чертежах.
1
130BC523.10

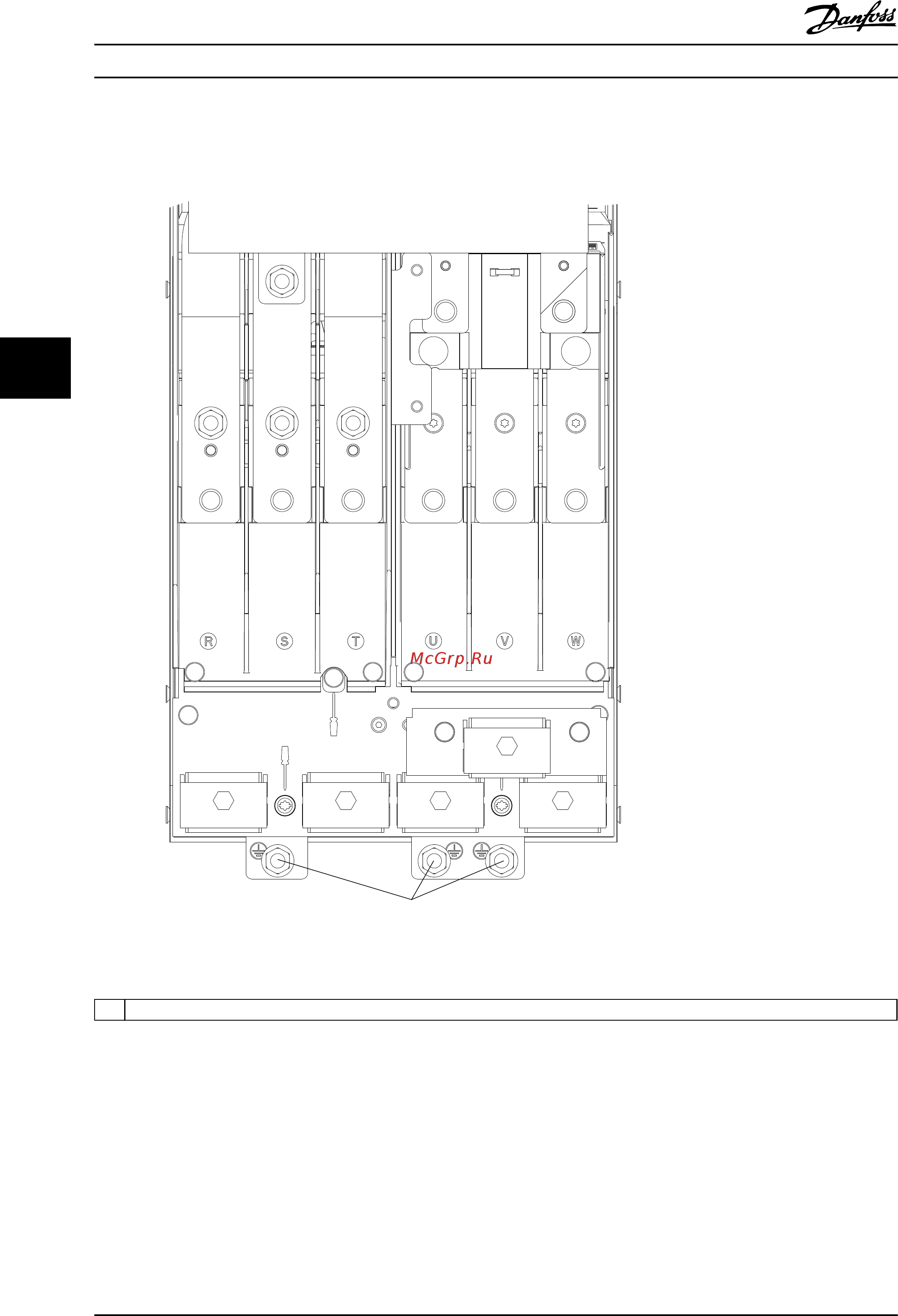

Рисунок 5.56 Расположение клемм заземления IP20 (Шасси), типоразмеры D3h/D4h
1
Клеммы заземления
Таблица 5.43 Пояснения к Рисунок 5.55 и Рисунок 5.56
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
130 MG16C150 — Вер. 13–01–2014
55
