любого поставляемого контактора, автоматического
выключателя или разъединителя. Перед пускателем
каждого двигателя имеется предохранитель, питание
отключено, если питание, подаваемое на привод,
отключено. Допускается до двух пускателей (один, если
в заказе оговорена цепь на 30 А с защитой
предохранителями); они должны быть встроены в цепь
STO преобразователя частоты.
Конструктивными элементами блока являются:
•
Включатель (вкл./выкл.)
•
Цепь защиты от короткого замыкания и
перегрузок с функцией тестирования
•
Функция ручного сброса
Силовые клеммы на 30 А с защитой предохранителем
•
Трехфазное питание, соответствующее
напряжению сети, для подключения
вспомогательного оборудования заказчика
•
Не предусмотрено, если выбран вариант с
двумя ручными пускателями двигателей
•
Клеммы отключены, если питание, подаваемое
на преобразователь частоты, отключено
•
Питание на клеммы, защищенные
предохранителями, подается со стороны
нагрузки любого поставляемого контактора,
автоматического выключателя или
разъединителя.
В приложениях, в которых двигатель используется в
качестве тормоза, двигатель генерирует энергию,
которая возвращается в преобразователь частоты. Если
энергия не может передаваться обратно в двигатель,
напряжение в цепи постоянного тока преобразователя
повышается. В приложениях с частым торможением
и/или с нагрузками, имеющими большой момент
инерции, это может привести к отключению вследствие
перенапряжения в преобразователе и, в результате, к
останову. Для рассеивания энергии, вырабатываемой
при рекуперативном торможении, используются
тормозные резисторы. Резистор выбирается по
величине активного сопротивления, номиналу
рассеиваемой мощности и физическим размерам.
Компания Danfoss предлагает широкую номенклатуру
различных резисторов, специально предназначенных
для преобразователей частоты Danfoss.
3.1.13
Комплект для дистанционного
монтажа LCP
Когда преобразователь частоты устанавливается внутри
большого шкафа, LCP может быть откреплена от
преобразователя частоты и с помощью комплекта для
дистанционного монтажа установлена на передней
стороне шкафа. Корпус LCP имеет класс защиты IP66.
Момент затяжки крепежных винтов не должен
превышать 1 Н·м.
Корпус
IP66, передняя
панель
Максимальная длина кабеля между LCP и
блоком
3 м
8 м для опции
130B1129
Стандарт связи RS-485
Таблица 3.14 Технические характеристики
130BA138.10

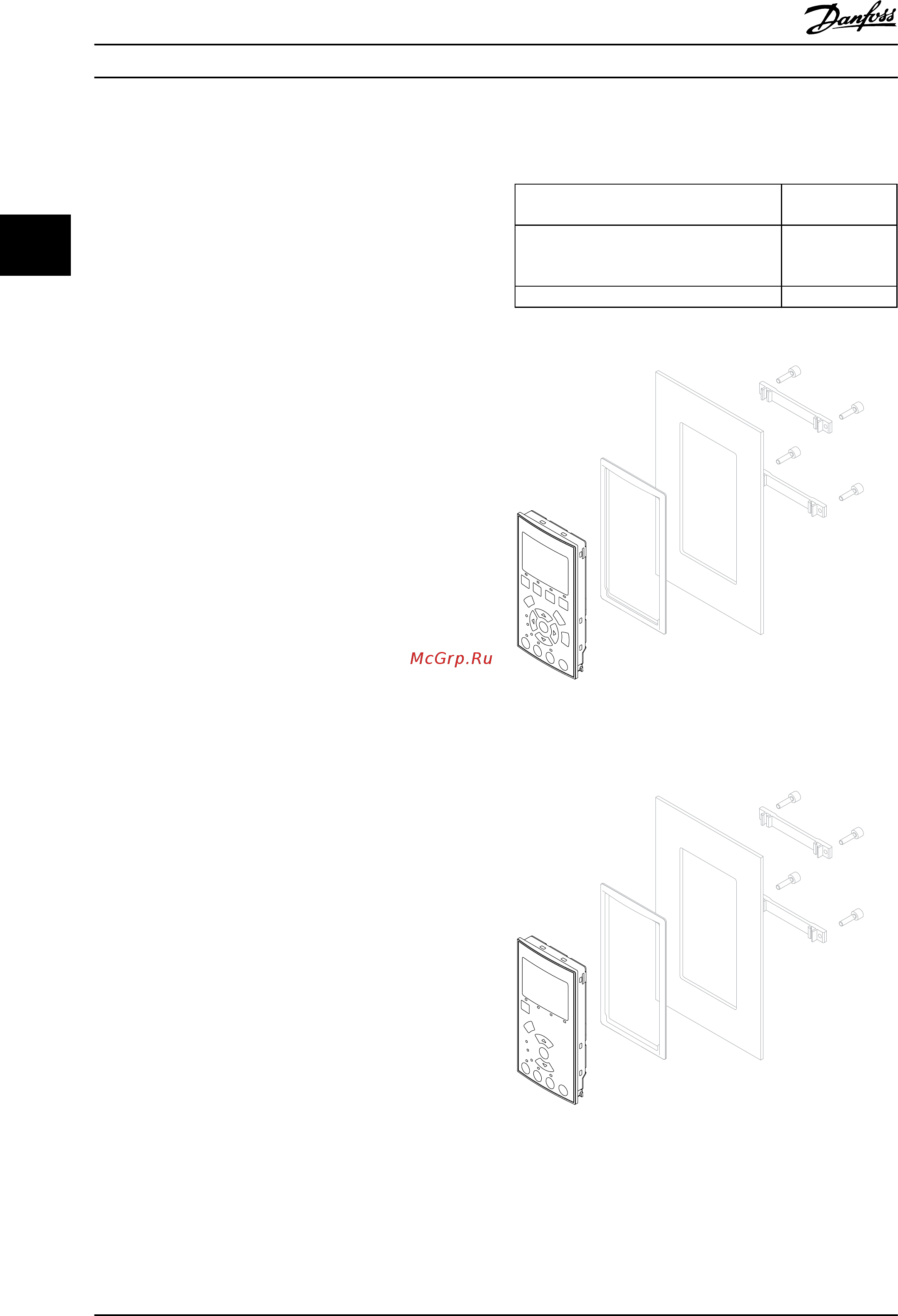

Рисунок 3.11 Монтажный комплект для LCP, включающий
графическую панель LCP, крепеж, кабель (3 м) и прокладку
Номер для заказа 130B1113
130BA200.10
Рисунок 3.12 Монтажный комплект для LCP, включающий
цифровую LCP, крепеж и прокладку.
Номер для заказа 130B1114
Выбор
Руководство по проектированию VLT
®
HVAC Drive FC 102
74 MG16C150 — Вер. 13–01–2014
