м³/час Распределение Регулирование с помощью клапана Управление
% Часы Мощность Расход Мощность Расход
A
1
–B
1
кВт·ч A
1
–C
1
кВт·ч
350 5 438 42,5 18,615 42,5 18,615
300 15 1314 38,5 50,589 29,0 38,106
250 20 1752 35,0 61,320 18,5 32,412
200 20 1752 31,5 55,188 11,5 20,148
150 20 1752 28,0 49,056 6,5 11,388
100 20 1752 23,0 40,296 3,5 6,132
Σ
100 8760 275,064 26,801
Таблица 2.5 Расчет показателей энергосбережения

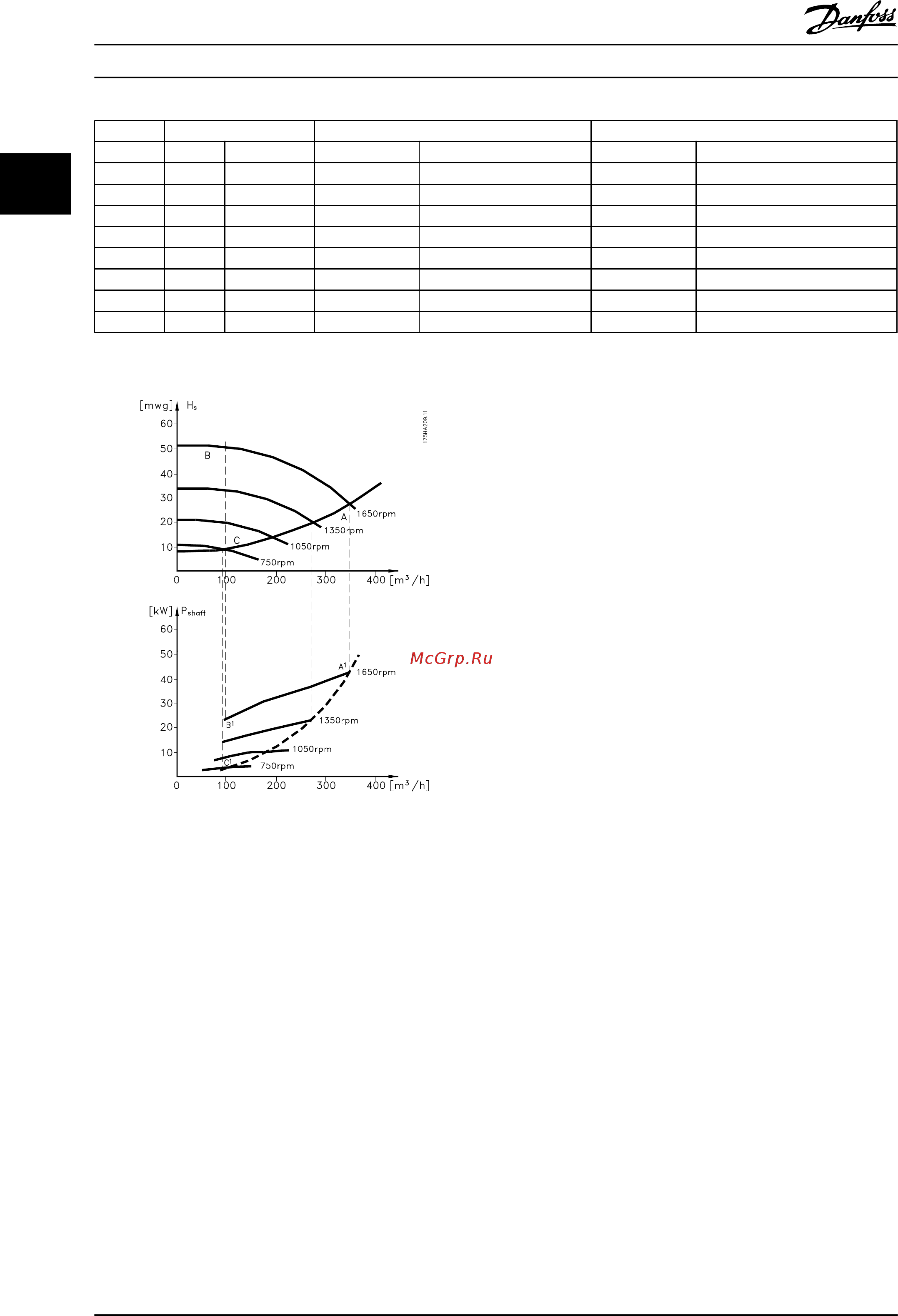

Рисунок 2.7 Энергосбережение в насосных системах
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
22 MG16C150 — Вер. 13–01–2014
22
