Дистанционное задание содержит:
•
Предустановленные задания.
•
Внешние задания (аналоговые входы, частотно-
импульсные входы, входы цифрового
потенциометра и задания по последовательной
коммуникационной шине).
•
Предустановленное относительное задание.
•
Уставку, управляемую обратной связью.
В преобразователе частоты может программироваться
до 8 предустановленных заданий. Активное
предустановленное задание можно выбрать с помощью
цифровых входов или по шине последовательной связи.
Задание можно также подать извне, чаще всего с
помощью аналогового входа. Этот внешний источник
выбирается одним из трех параметров источника
задания (пар. 3-15 Источник задания 1, 3-16 Источник
задания 2 и 3-17 Источник задания 3).
Digipot – цифровой потенциометр. Его также часто
называют регулятором повышения/понижения скорости
или регулятором плавающей запятой. Его настройка
заключается в том, что один цифровой вход
программируют на увеличение задания, а другой — на
его уменьшение. Третий цифровой вход может
использоваться для сброса задания от цифрового
потенциометра. Результирующее внешнее задание
образуется суммированием всех источников задания и
задания по шине. В качестве активного задания можно
выбрать внешнее, предустановленное задание или
сумму этих двух заданий. Наконец, задание можно
масштабировать с помощью
3-14 Предустановл.относительное задание.
Масштабированное задание вычисляется следующим
образом:
Задание
=
X
+
X
×
Y
100
Здесь X — внешнее задание, предустановленное
задание или их сумма, а Y —
3-14 Предустановл.относительное задание в [%].
Если Y 3-14 Предустановл.относительное задание
установлено равным 0 %, то функция масштабирования
на задание действовать не будет.
2.8.9
Пример ПИД-регулирования с
замкнутым контуром

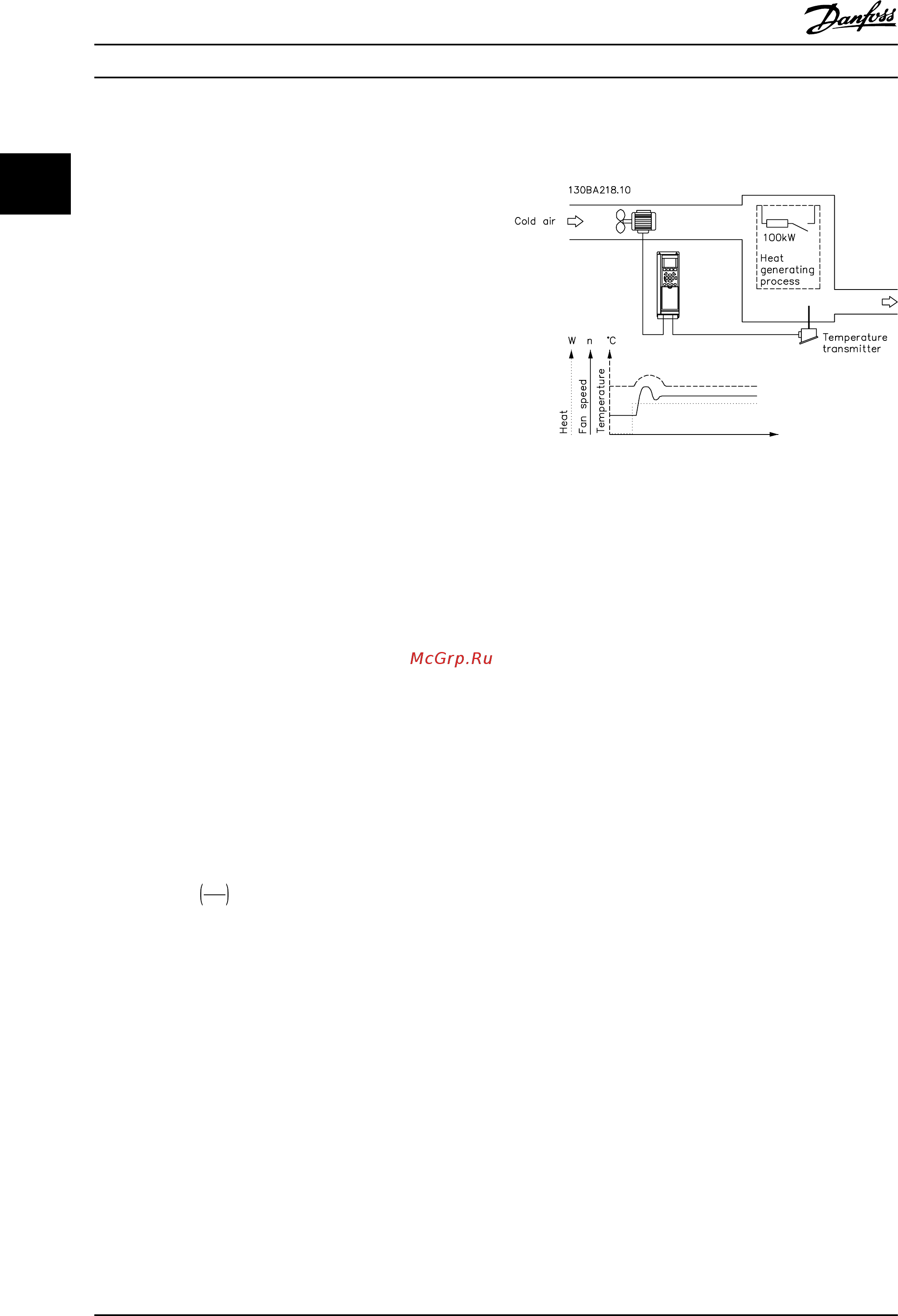

Рисунок 2.25 Регулирование с замкнутым контуром для
системы вентиляции
В системе вентиляции необходимо поддерживать
постоянную температуру. Требуемая температура
устанавливается в пределах от -5 до +35 °C с помощью
потенциометра 0–10 В. Поскольку данная система
предназначена для охлаждения, то, если температура
оказывается выше значения уставки, для увеличения
потока воздуха необходимо увеличить скорость
вращения вентилятора. Датчик температуры имеет
диапазон -10…+40 °C и использует двухпроводный
преобразователь, вырабатывающий сигнал 4–20 мА.
Диапазон выходных частот преобразователя частоты
составляет 10–50 Гц.
1. Пуск/останов осуществляется с помощью
переключателя, установленного между
клеммами 12 (+24 В) и 18.
2. Температура задается с помощью
потенциометра (от -5 до +35 °C, 0–10 В),
подключенного к следующим клеммам:
•
50 (+10 В)
•
53 (вход)
•
55 (общая)
3. Обратная связь по температуре осуществляется
через датчик (от -10 до 40 °C, 4–20 мА),
подключенный к клемме 54. Переключатель
S202, находящийся за панелью местного
управления, установлен на в положение ON
(ВКЛ.) (вход по току).
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
44 MG16C150 — Вер. 13–01–2014
