C-C
130BC545.12
R
S
T
1
2
3
4
5

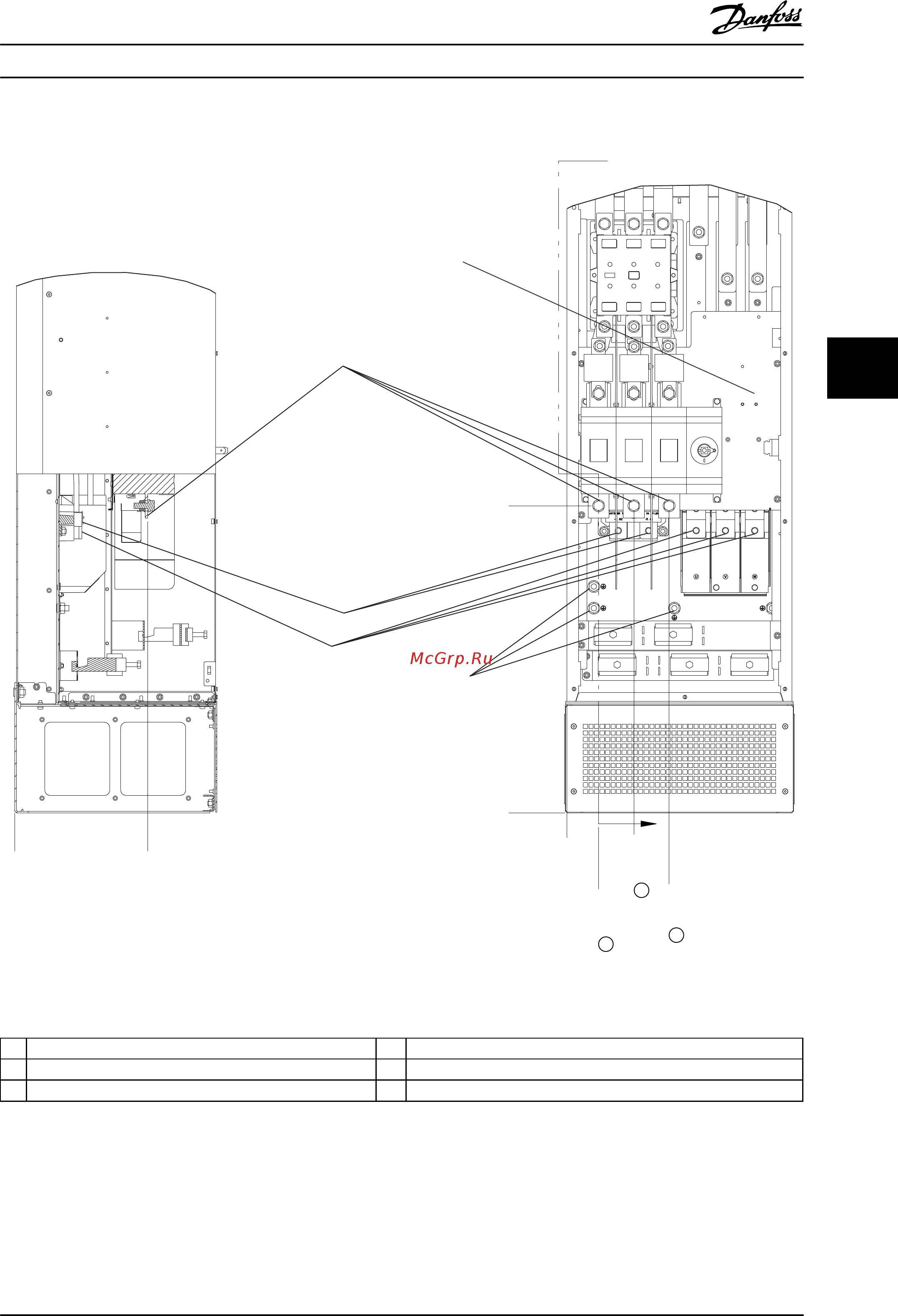

Рисунок 5.65 Расположение клемм, D8h с дополнительными устройствами контактора и разъединителя
1
Клеммная колодка для контактора TB6 4 Клеммы подключения электродвигателя
2 Сетевые клеммы 5 Клеммы заземления/зануления
3 Клеммы подключения тормозного резистора
Таблица 5.52 Пояснения к Рисунок 5.65
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 139
5 5
