Frequency
converter
Water Inlet
Water Outlet
CHILLER
Temperature
Sensor
BASIN
Conderser
Water pump
Supply
130BB453.10

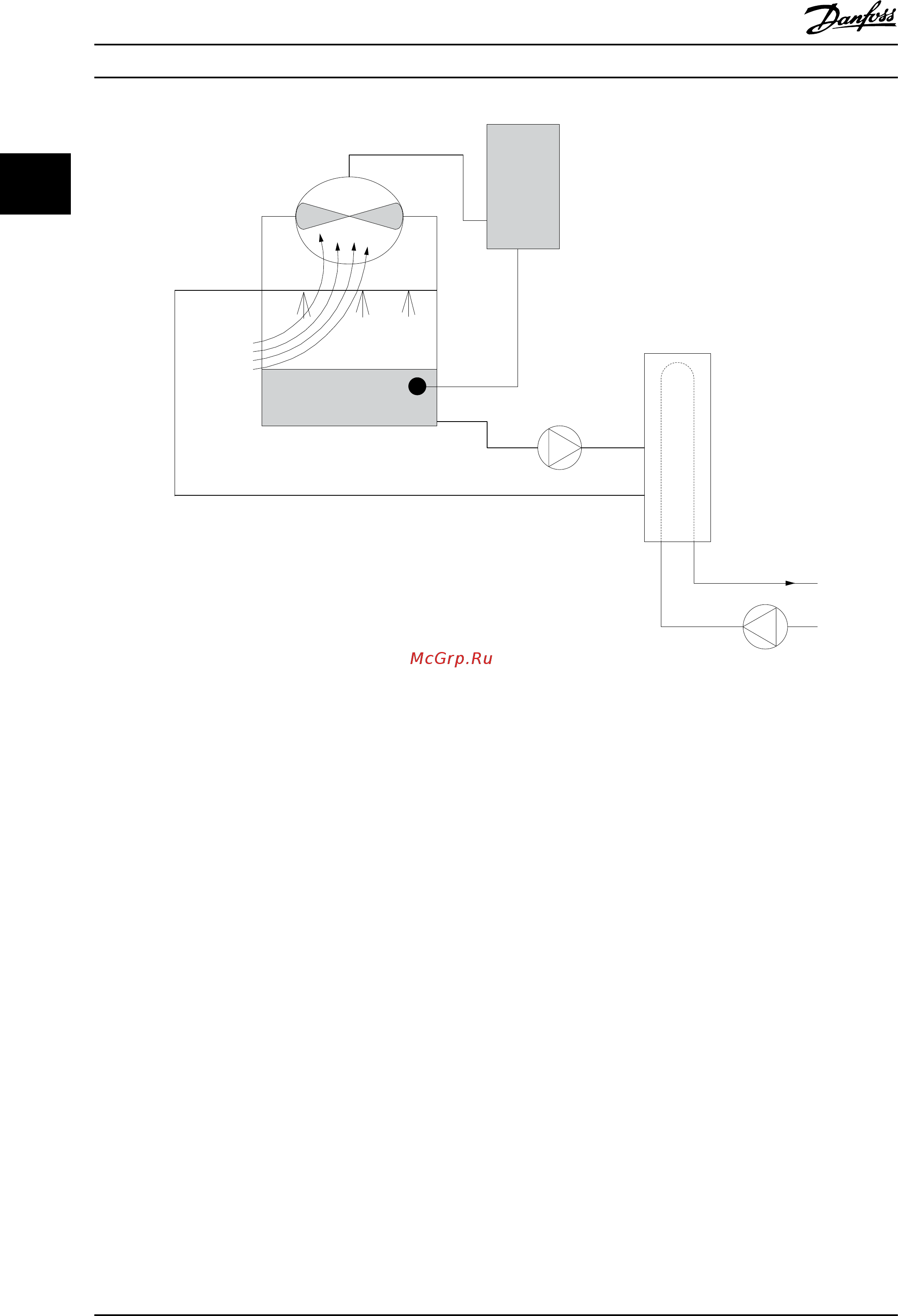

Рисунок 2.13 Использование преобразователя частоты с вентилятором градирни
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
30 MG16C150 — Вер. 13–01–2014
22
