130BA060.11
68 69 68 69 68 69
RS 485
RS 232
USB
+
-

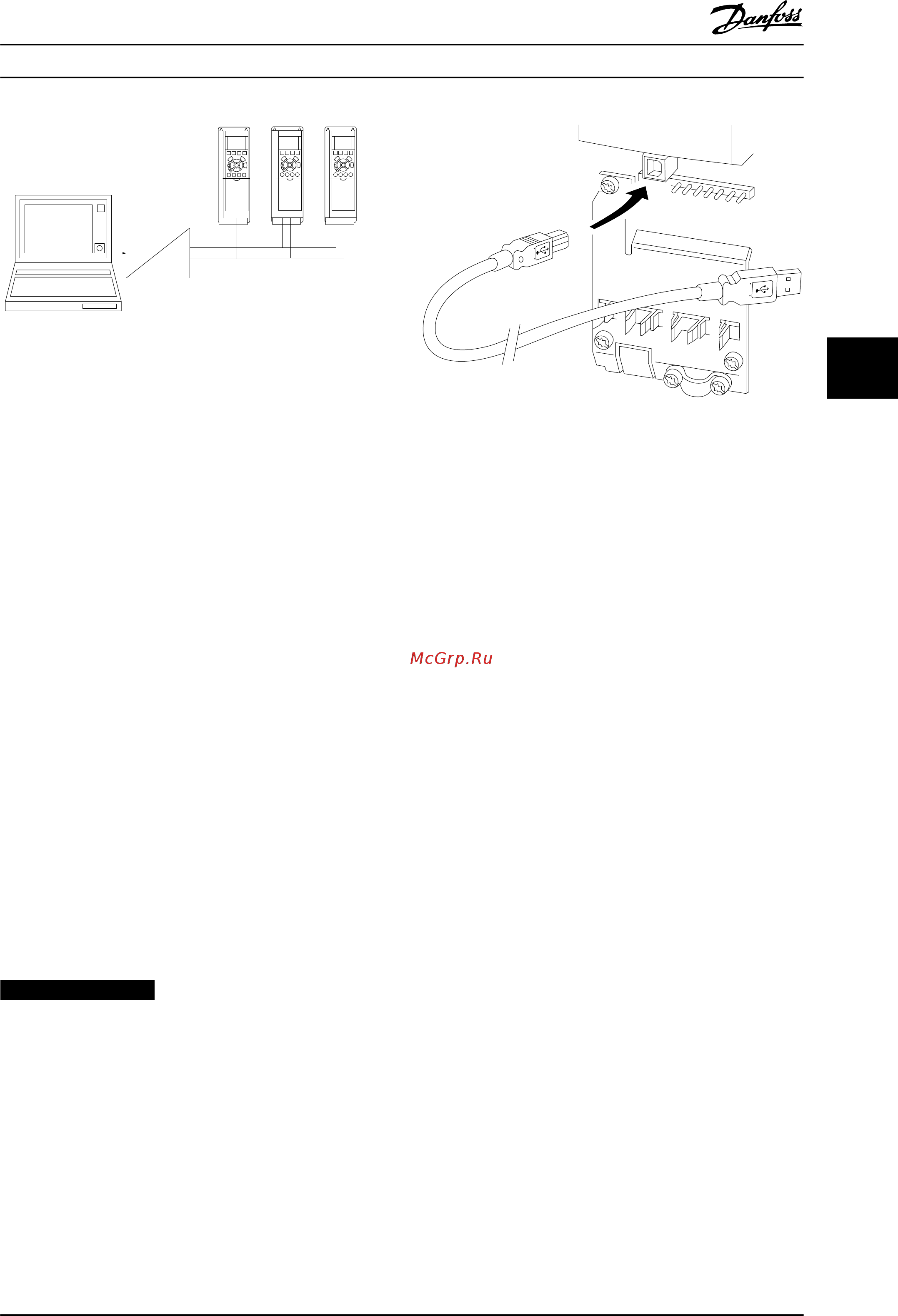

Рисунок 5.101 Подключение нескольких преобразователей
частоты к главному устройству через RS-485
Чтобы избежать возникновения в экране токов
выравнивания потенциалов, заземлите экран кабеля с
помощью клеммы 61, которая соединена с корпусом
через резистивно-емкостную цепь (RC-link).
Об электрическом монтаже с учетом требований ЭМС
см. глава 5.7 Монтаж с учетом требований ЭМС.
Оконечная нагрузка шины
На обоих концах шина RS-485 должна заканчиваться
резисторами. Установите переключатель S801 на плате
управления в положение ON (Вкл.).
Для получения дополнительных сведений см.
глава 5.2.16 Переключатели S201, S202 и S801.
Должен быть выбран протокол связи 8-30 Protocol.
5.5.2
Подключение к преобразователю
частоты персонального компьютера
Для управления преобразователем частоты или для его
программирования с помощью ПК установите средство
конфигурирования Средство конфигурирования MCT 10.
ПК подключается стандартным кабелем USB (ведущий
узел/устройство) или через интерфейс RS485, как
показано в глава 5.5.1 Подключение шины RS-485.
УВЕДОМЛЕНИЕ
Соединение USB гальванически изолировано от
напряжения питания (с защитой PELV) и других
высоковольтных клемм. Разъем USB подключен к
защитному заземлению. К разъему связи USB на
преобразователе частоты может подключаться только
изолированный переносной персональный
компьютер.
130BT308.10
Рисунок 5.102 Подключение кабелей управления описано в
глава 5.2.11 Клеммы управления
Служебная программа настройки на базе ПК Средство
конфигурирования MCT 10
На всех преобразователях частоты имеется
последовательный порт связи. Danfoss предоставляет
служебную программу для связи между ПК и
преобразователем частоты — служебную программу
настройки на базе ПК Средство конфигурирования MCT
10.
Средство конфигурирования MCT 10
Средство конфигурирования MCT 10 разработана в
качестве удобного интерактивного средства для
настройки параметров.
Служебная программа настройки на базе ПК Средство
конфигурирования MCT 10 будет полезна при
выполнении перечисленных ниже задач.
•
Планирования сети в автономном режиме.
Средство конфигурирования MCT 10 содержит
полную базу данных преобразователя частоты
•
Ввода преобразователей частоты в
эксплуатацию в оперативном режиме
•
Сохранения настроек для всех
преобразователей частоты
•
Замены преобразователя частоты в сети
•
Расширения существующей сети
Средство управления на базе ПК Средство
конфигурирования MCT 10 поддерживает Profibus DP-V1
при подключении главного устройства класса 2. Это
позволяет производить считывание/запись параметров
преобразователя частоты в рабочем режиме по сети
Profibus. Тем самым исключается необходимость в
дополнительной коммуникационной сети. Сведения о
функциях, поддерживаемых Profibus DP V1, см. в
инструкциях по эксплуатации Profibus.
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 171
