3 Выбор
3.1 Дополнительные устройства и
принадлежности
Компания Danfoss предлагает широкий ассортимент
дополнительных устройств и принадлежностей.
3.1.1 Модуль ввода/вывода общего
назначения MCB 101
Модуль MCB 101 используется для увеличения
количества цифровых и аналоговых входов и выходов.
МСВ 101 должен устанавливаться в гнездо B
преобразователя частоты.
•
Дополнительный модуль МСВ 101
•
Расширенная рамка панели LCP
•
Клеммная крышка
General Purpose I/O
SW. ver. XX.XX
MCB 101
FC Series
Code No. 130BXXXX
B slot
X30/
AIN4
7 8654321 9 10 11 12
AIN3
GND(2)
24V
AOUT2
DOUT4
DOUT3
GND(1)
DIN7
COM
DIN
DIN8
DIN9
130BA208.10
Рисунок 3.1 MCB 101
Гальваническая развязка в MCB 101
Цифровые/аналоговые входы гальванически
изолированы от других входов/выходов на плате МСВ
101 и на плате управления преобразователя частоты.
Цифровые/аналоговые выходы на плате МСВ 101
гальванически изолированы от других входов/выходов
на этой плате, но не изолированы от входов/выходов на
плате управления.
Если цифровые входы 7, 8 или 9 должны подключаться
для работы от внутреннего источника питания 24 В
(клемма 9), необходимо соединить клеммы 1 и 5, как
показано на рисунке Рисунок 3.2.
130BA209.10
1
2 3
4 5
6
7
8
9 10
11
12
COM DIN
DIN7
DIN8
DIN9
GND(1)
DOUT3
0/24VDC
DOUT4
0/24VDC
AOUT2
0/4-20mA
24V
GND(2)
AIN3
AIN4
RIN=
5kohm
RIN=
10kohm
0-10
VDC
0-10
VDC
0V 24V
0V 24V
24V DC0V
0V24V DC
<500 ohm
>600 ohm
>600 ohm
X30/
DIG IN
DIG &
ANALOG
OUT
ANALOG
IN
CPU
CAN BUS
CPU
Control card (FC 100/200/300)
General Purpose
I/O option MCB 101
PLC
(PNP)
PLC
(NPN)

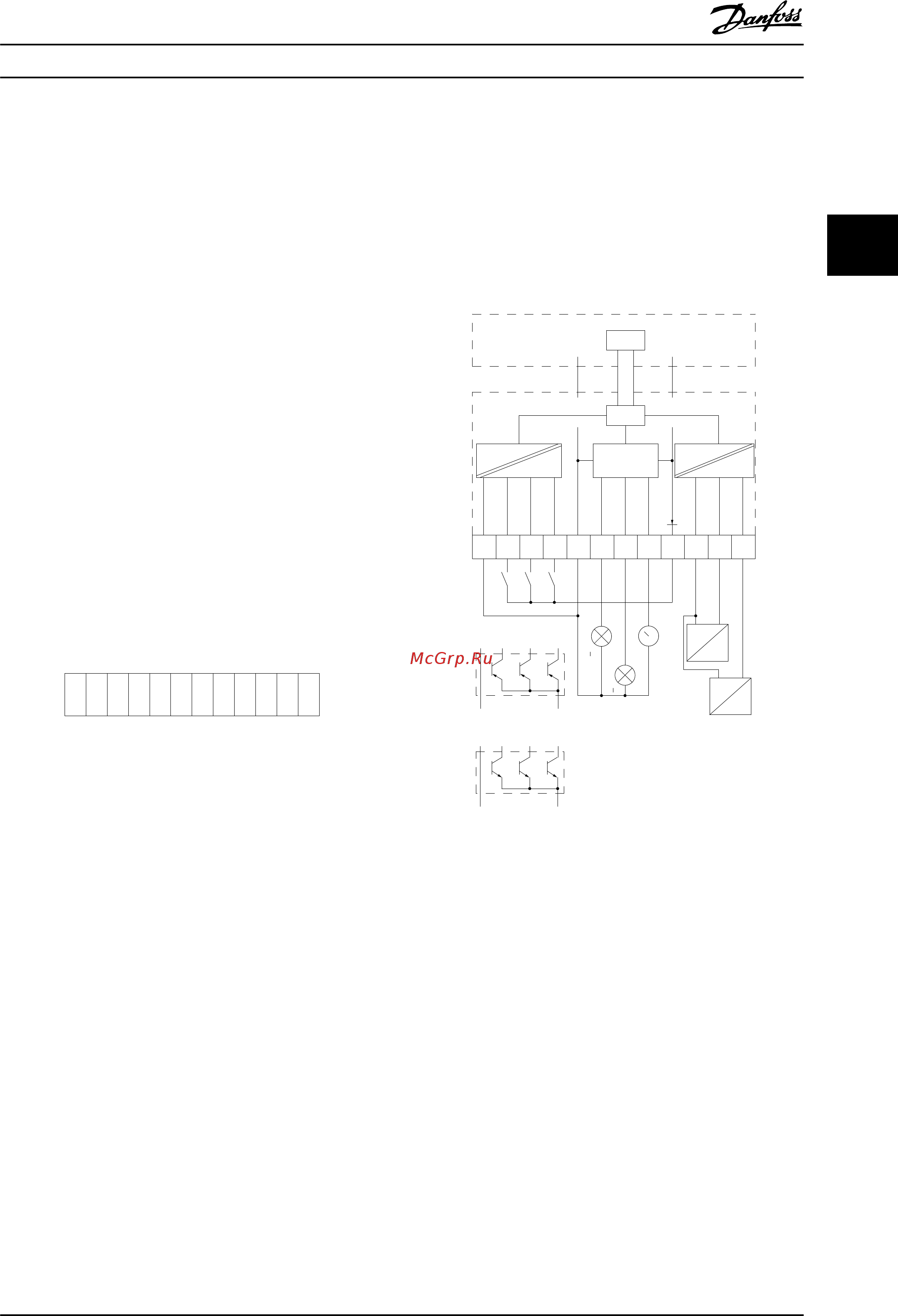

Рисунок 3.2 Принципиальная схема
Выбор
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 61
